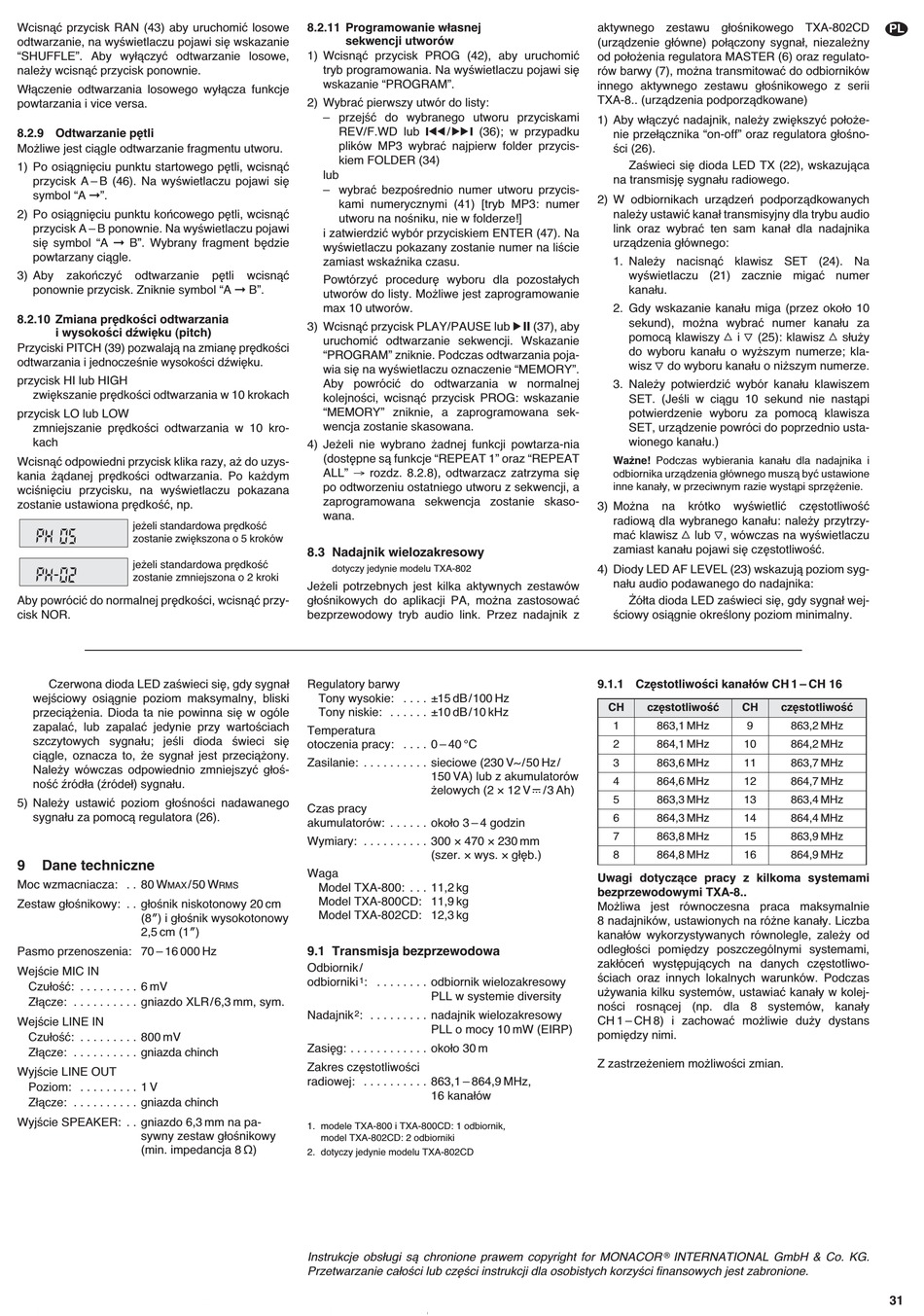

Wcisnąć przycisk RAN (43) aby uruchomić losowe
odtwarzanie, na wyświetlaczu pojawi się wskazanie
"SHUFFLE". Aby wyłączyć odtwarzanie losowe,
należy wcisnąć przycisk ponownie.
Włączenie odtwarzania losowego wyłącza funkcje
powtarzania i vice versa.
8.2.9 Odtwarzanie pętli
Możliwe jest ciągle odtwarzanie fragmentu utworu.
1) Po osiągnięciu punktu startowego pętli, wcisnąć
przycisk A – B (46). Na wyświetlaczu pojawi się
symbol "A ©".
2) Po osiągnięciu punktu końcowego pętli, wcisnąć
przycisk A – B ponownie. Na wyświetlaczu pojawi
się symbol "A © B". Wybrany fragment będzie
powtarzany ciągle.
3) Aby zakończyć odtwarzanie
ponownie przycisk. Zniknie symbol "A © B".
8.2.10 Zmiana prędkości odtwarzania
i wysokości dźwięku (pitch)
Przyciski PITCH (39) pozwalają na zmianę prędkości
odtwarzania i jednocześnie wysokości dźwięku.
przycisk HI lub HIGH
zwiększanie prędkości odtwarzania w 10 krokach
przycisk LO lub LOW
zmniejszanie prędkości odtwarzania w 10 kro-
kach
Wcisnąć odpowiedni przycisk klika razy, aż do uzys-
kania żądanej prędkości odtwarzania. Po każdym
wciśnięciu przycisku, na wyświetlaczu pokazana
zostanie ustawiona prędkość, np.
jeżeli standardowa prędkość
zostanie zwiększona o 5 kroków
jeżeli standardowa prędkość
zostanie zmniejszona o 2 kroki
Aby powrócić do normalnej prędkości, wcisnąć przy-
cisk NOR.
Czerwona dioda LED zaświeci się, gdy sygnał
wejściowy osiągnie poziom maksymalny, bliski
przeciążenia. Dioda ta nie powinna się w ogóle
zapalać, lub zapalać jedynie przy wartościach
szczytowych sygnału; jeśli dioda świeci się
ciągle, oznacza to, że sygnał jest przeciążony.
Należy wówczas odpowiednio zmniejszyć głoś-
ność źródła (źródeł) sygnału.
5) Należy ustawić poziom głośności nadawanego
sygnału za pomocą regulatora (26).
9

Dane techniczne

Moc wzmacniacza: . . 80 W /50 W
MAX
Zestaw głośnikowy: . . głośnik niskotonowy 20 cm
(8") i głośnik wysokotonowy
2,5 cm (1")
Pasmo przenoszenia: 70 – 16 000 Hz
Wejście MIC IN
Czułość: . . . . . . . . . 6 mV
Złącze: . . . . . . . . . . gniazdo XLR/6,3 mm, sym.
Wejście LINE IN
Czułość: . . . . . . . . . 800 mV
Złącze: . . . . . . . . . . gniazda chinch
Wyjście LINE OUT
Poziom: . . . . . . . . . 1 V
Złącze: . . . . . . . . . . gniazda chinch
Wyjście SPEAKER: . . gniazdo 6,3 mm na pa -
sywny zestaw głośnikowy
(min. impedancja 8 Ω)
8.2.11 Programowanie własnej
sekwencji utworów
1) Wcisnąć przycisk PROG (42), aby uruchomić
tryb programowania. Na wyświetlaczu pojawi się
wskazanie "PROGRAM".
2) Wybrać pierwszy utwór do listy:
– przejść do wybranego utworu przyciskami
REV/ F.WD lub S
plików MP3 wybrać najpierw folder przycis-
kiem FOLDER (34)
lub
– wybrać bezpośrednio numer utworu przycis-
kami numerycznymi (41) [tryb MP3: numer
utworu na nośniku, nie w folderze!]
i zatwierdzić wybór przyciskiem ENTER (47). Na
wyświetlaczu pokazany zostanie numer na liście
zamiast wskaźnika czasu.
pętli wcisnąć
Powtórzyć procedurę wyboru dla pozostałych
utworów do listy. Możliwe jest zaprogramowanie
max 10 utworów.
3) Wcisnąć przycisk PLAY/ PAUSE lub
uruchomić odtwarzanie sekwencji. Wskazanie
"PROGRAM" zniknie. Podczas odtwarzania poja-
wia się na wyświetlaczu oznaczenie "MEMORY".
Aby powrócić do odtwarzania w normalnej
kolejności, wcisnąć przycisk PROG: wskazanie
"MEMORY" zniknie, a zaprogramowana sek-
wencja zostanie skasowana.
4) Jeżeli nie wybrano żadnej funkcji powtarza -nia
(dostępne są funkcje "REPEAT 1" oraz "REPEAT
ALL" → rozdz. 8.2.8), odtwarzacz zatrzyma się
po odtworzeniu ostatniego utworu z sekwencji, a
zaprogramowana sekwencja zostanie skaso-
wana.
8.3 Nadajnik wielozakresowy
dotyczy jedynie modelu TXA-802
Jeżeli potrzebnych jest kilka aktywnych zestawów
głośnikowych do aplikacji PA, można zastosować
bezprzewodowy tryb audio link. Przez nadajnik z
Regulatory barwy
Tony wysokie: . . . . ±15 dB/100 Hz
Tony niskie: . . . . . . ±10 dB/10 kHz
Temperatura
otoczenia pracy: . . . . 0 – 40 °C
Zasilanie: . . . . . . . . . . sieciowe (230 V~/50 Hz/
Czas pracy
akumulatorów: . . . . . . około 3 – 4 godzin
Wymiary: . . . . . . . . . . 300 × 470 × 230 mm
Waga
RMS
Model TXA-800: . . . 11,2 kg
Model TXA-800CD: 11,9 kg
Model TXA-802CD: 12,3 kg
9.1 Transmisja bezprzewodowa
Odbiornik/
odbiorniki 1 : . . . . . . . . odbiornik wielozakresowy
Nadajnik 2 : . . . . . . . . . nadajnik wielozakresowy
Zasięg: . . . . . . . . . . . . około 30 m
Zakres częstotliwości
radiowej: . . . . . . . . . . 863,1 – 864,9 MHz,
1. modele TXA-800 i TXA-800CD: 1 odbiornik,
model TXA-802CD: 2 odbiorniki
2. dotyczy jedynie modelu TXA-802CD
Instrukcje obsługi są chronione prawem copyright for MONACOR
Przetwarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.
aktywnego zestawu głośnikowego TXA-802CD
(urządzenie główne) połączony sygnał, niezależny
od położenia regulatora MASTER (6) oraz regulato-
rów barwy (7), można transmitować do odbiorników
innego aktywnego zestawu głośnikowego z serii
TXA-8.. (urządzenia podporządkowane)
1) Aby włączyć nadajnik, należy zwiększyć poło że-
S (36); w przypadku
/
2) W odbiornikach urządzeń podporządkowanych
(37), aby
3) Można
4) Diody LED AF LEVEL (23) wskazują poziom syg-
9.1.1 Częstotliwości kanałów CH 1 – CH 16
150 VA) lub z akumulatorów
żelowych (2 × 12 V /3 Ah)
(szer. × wys. × głęb.)
Uwagi dotyczące pracy z kilkoma systemami
bezprzewodowymi TXA-8..
Możliwa jest równoczesna praca maksymalnie
8 nadajników, ustawionych na różne kanały. Liczba
kanałów wykorzystywanych równolegle, zależy od
odległości pomiędzy poszczególnymi systemami,
zakłóceń występujących na danych częstotliwo-
ściach oraz innych lokalnych warunków. Podczas
używania kilku systemów, ustawiać kanały w kolej-
PLL w systemie diversity
ności rosnącej (np. dla 8 systemów, kanały
CH 1 – CH 8) i zachować możliwie duży dystans
PLL o mocy 10 mW (EIRP)
pomiędzy nimi.
Z zastrzeżeniem możliwości zmian.
16 kanałów
nie przełącznika "on-off" oraz regulatora głośno-
ści (26).
Zaświeci się dioda LED TX (22), wskazująca
na transmisję sygnału radiowego.
należy ustawić kanał transmisyjny dla trybu audio
link oraz wybrać ten sam kanał dla nadajnika
urządzenia głównego:
1. Należy nacisnąć klawisz SET (24). Na
wyświetlaczu (21) zacznie migać numer
kanału.
2. Gdy wskazanie kanału miga (przez około 10
sekund), można wybrać numer kanału za
pomocą klawiszy i (25): klawisz
do wyboru kanału o wyższym numerze; kla-
wisz do wyboru kanału o niższym numerze.
3. Należy potwierdzić wybór kanału klawiszem
SET. (Jeśli w ciągu 10 sekund nie nastąpi
potwierdzenie wyboru za pomocą klawisza
SET, urządzenie powróci do poprzednio usta-
wionego kanału.)
Ważne! Podczas wybierania kanału dla nadajnika i
odbiornika urządzenia głównego muszą być ustawione
inne kanały, w przeciwnym razie wystąpi sprzężenie.
na krótko wyświetlić
radiową dla wybranego kanału: należy przytrzy-
mać klawisz lub , wówczas na wyświetlaczu
zamiast kanału pojawi się częstotliwość.
nału audio podawanego do nadajnika:
Żółta dioda LED zaświeci się, gdy sygnał wej-
ściowy osiągnie określony poziom minimalny.
CH częstotliwość CH częstotliwość
1 863,1 MHz 9
2 864,1 MHz 10
3 863,6 MHz 11
4 864,6 MHz 12
5 863,3 MHz 13
6 864,3 MHz 14
7 863,8 MHz 15
8 864,8 MHz 16
® INTERNATIONAL GmbH & Co. KG.
PL
służy
częstotliwość
863,2 MHz
864,2 MHz
863,7 MHz
864,7 MHz
863,4 MHz
864,4 MHz
863,9 MHz
864,9 MHz
31
