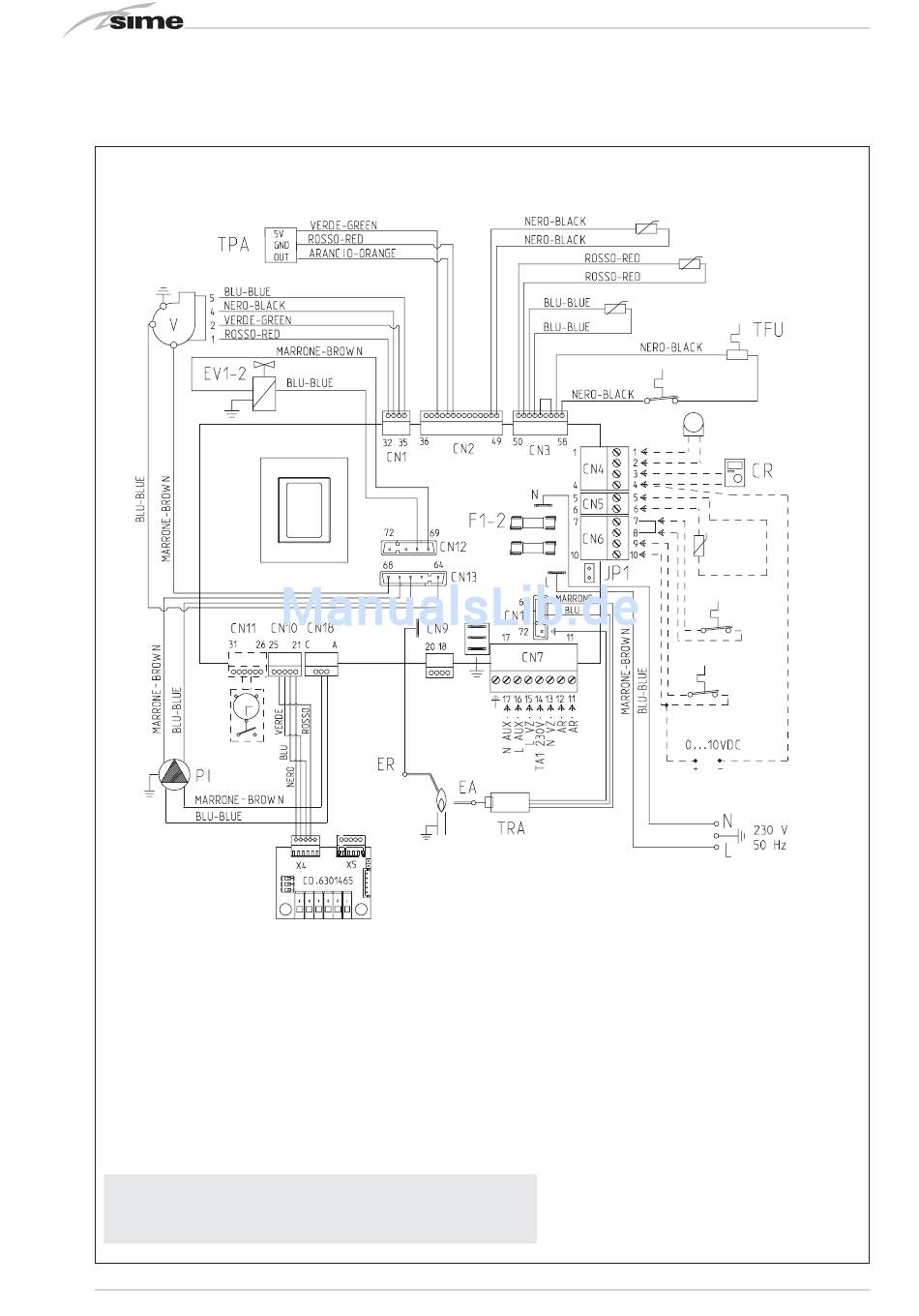

2.7 ELEKTRISCHES SCHEMA (Abb. 11)
cd. 6301480
OP
(24 VAC)
RS-485
(24 VAC)
ZEICHENERKLÄRUNG
F1-2 Schmelzsicherung (4 AT)
TRA Transformator zum Einschalten
PI Heizungspumpe
V Gebläse
EA Elektrode zum Einschalten
ER Elektrode zum Ablesen
EV1-2 Spule Gasventil
TS Sicherheitsthermostat
SF Abgassonde
TFU Thermo-Schmelzsicherung
SM Auslasssonde Heizung
SR Rücklaufsonde Heizung
TPA Transduktor Wasserdruck
Für den Betrieb 0 ... 10VDC:
- Entfernen Sie das Brückchen JP1
- Verbinden Sie den positiven Pol des Signals mit der Klemme 10 des CN6
- Verbinden Sie den negativen Pol des Signals mit der Klemme 4 des CN4.
86
TA1 Raumthermostat Bereich 1
JP1 Wahl TA2 oder 0-10 VDC
TA2 Raumthermostat Bereich 2
SB/SA Sonde Warmwasserspeicher L.2000 (optional)
CR Fernbedienung SIME HOME (optional)
SE Außentemperatursonde (optional)
OP Programmierungsuhr (optional)
AR Fernalarm
VZ Bereichsventil
AUX Hilfsverbindung
RS-485 Kärtchen KASKADE/MODBUS
ANMERKUNG: Verbinden Sie den TA1 mit den
Klemmen 7-8, nachdem Sie die Brücke entfernt haben.
SR (5 VDC)
SF (5 VDC)
SM (5 VDC)
TS (24 VDC)
SE (5 VDC)
SB/SA
(5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
CODES ERSATZTEILE
VERBINDER:
CN1 Art. nr. 6319162
CN2 Art. nr. 6319160
CN3 Art. nr. 6319164
CN4 Art. nr. 6316203
CN5 Art. nr. 6316200
CN6 Art. nr. 6316202
CN7 Art. nr. 6316204
CN9 Art. nr. 6316201
CN10 Art. nr. 6319165
CN12 Art. nr. 6299991
CN13 Art. nr. 6319161
CN14 Art. nr.6319163
CN18 Art. nr. 6319147 (M)
Abb. 11
