Sime MURELLE HE 50 RM Bedienungsanleitung Seite 84

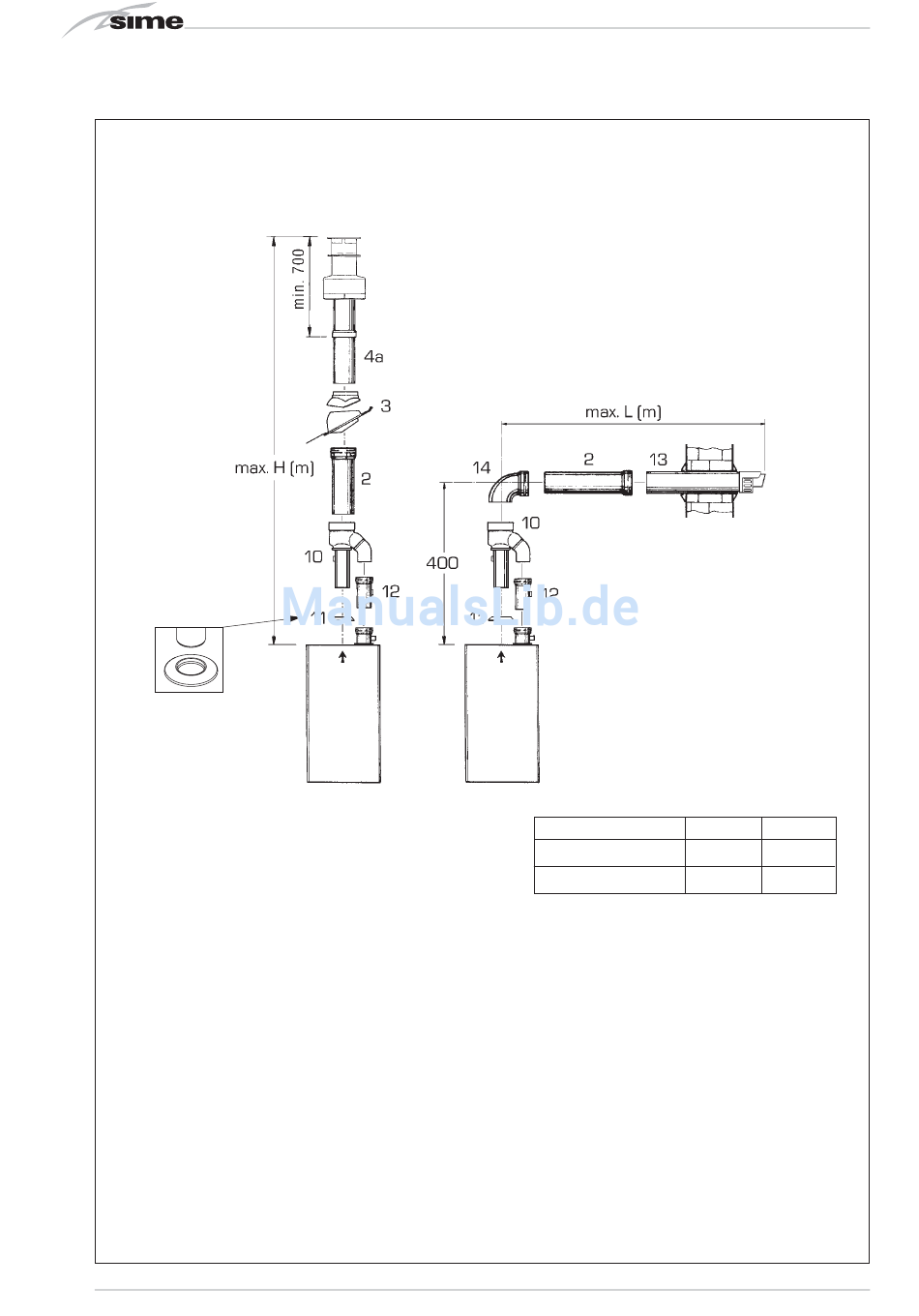

Typ C (koaxialer Ablauf ø 80/125)
ZEICHENERKLÄRUNG
2 a Verlängerung ø 80/125 L. 1000 Art. nr. 8096171
2 b Verlängerung ø 80/125 L. 500 Art. nr. 8096170
3 Schindel mit Gelenk Art. nr. 8091300
4 a Koaxiales Endstück Dachaustritt Art. nr. 8091205
10 Verbindungsstück Absaugung/Ablauf mit Abnahmestecker Art. nr. 8091401
11 Gummidichtung ø 80 (mitgeliefert)
12 Kondensataufbereitung ø 80 L. 135 Art. nr. 8092800
13 Koaxialer Ablauf ø 80/125 L. 885 Art. nr. 8091210
14 a Kurve 90° ø 80/125 Art. nr. 8095870
14 b Kurve 45° ø 80/125 Art. nr. 8095970
ANMERKUNGEN:
- Bei der Installation ist es Pflicht, eine Kondensataufbereitung (12) zu benutzen, die
mit einem Abwassersiphon verbunden ist.
- Entfernen Sie bei der Montage des Endstücks zum Dachaustritt (4a) die beiden Adap-
ter für ø 60 und ø 100.
- Beim Einstecken der Zubehörteile wird empfohlen, den inneren Teil der Dichtungen
mit silikonhaltigen Produkten zu schmieren und die Verwendung von Ölen und Fetten
im Allgemeinen zu vermeiden.
- Das Einfügen jeder zusätzlichen 90°-Kurve verkürzt den zur Verfügung stehenden Teil
um 2 Meter und das Einfügen jeder zusätzlichen 45°-Kurve verkürzt den zur Verfü-
gung stehenden Teil um 1.
84
Modell H (m)
Murelle HE 50 R (M) 8
L (m)
5
Abb. 8
