2.5 ABGASABZUG
Mit dem Heizkessel wird eine Gummidich-
tung ø 80 mitgeliefert, die im Rauchabzug
installiert werden muss (11 Abb. 6 - Abb. 7
- Abb. 8).

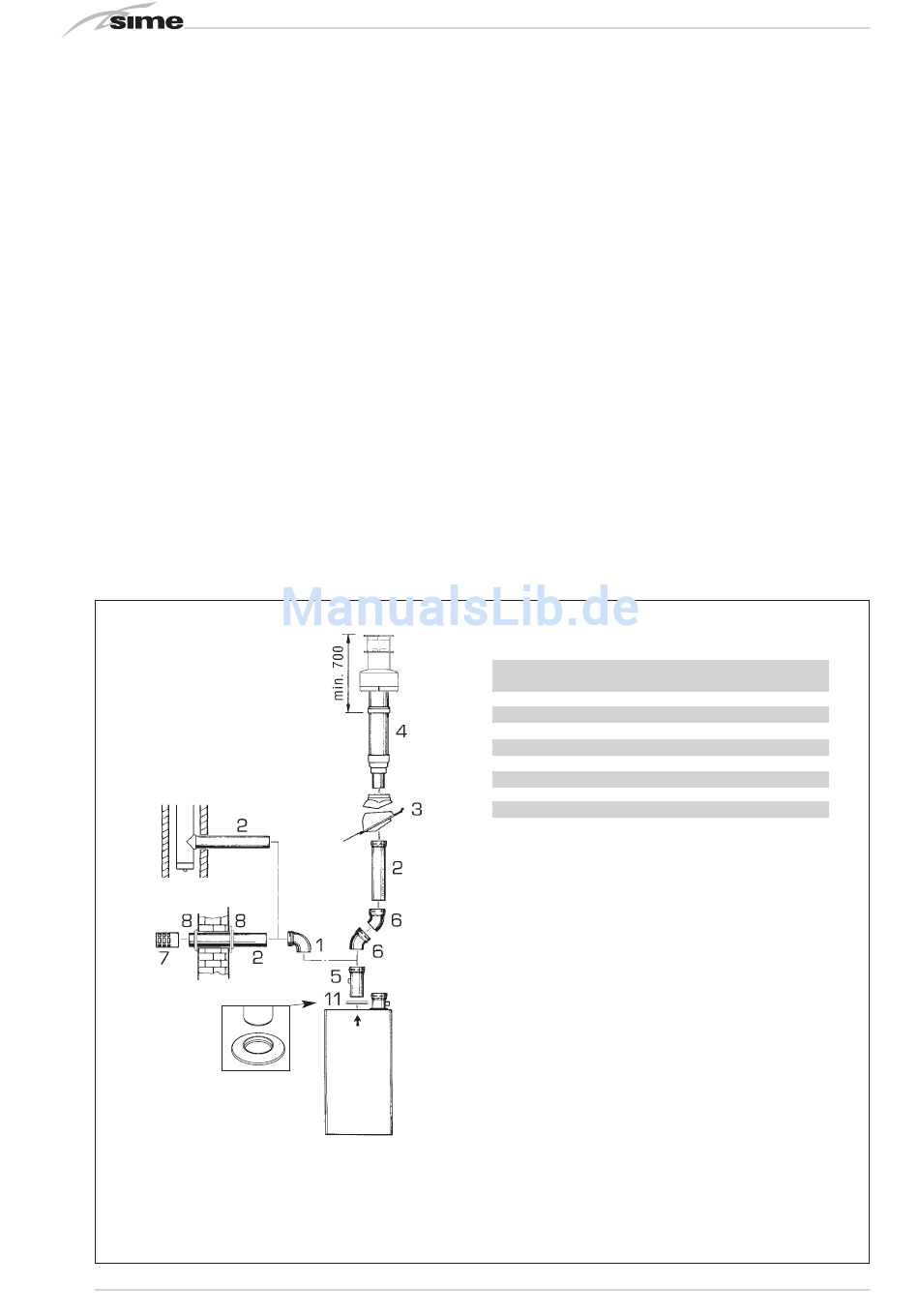

2.5. 1 Typ B (Abb. 6)
Wenn die Absaugung nicht mit dem
Heizkessel verbunden ist, handelt es sich
um ein Gerät vom Typ B. An Installationsor-
ten, an denen der Heizkessel vor Wasser
geschützt werden muss, tauschen Sie das
Endstück der Absaugung in der Flansch mit
dem Endstück Art. nr. 8089510 aus. Zur
Ausführung dieser Abzugskonfiguration
beziehen Sie sich auf die Abb. 6.
Die maximale Gesamtlänge des Rauchab-
zugs ø 80 wird vom Reibungsverlust der
einzelnen eingesetzten Zubehör teile
bestimmt und darf nicht größer als 16
mm H O sein.
2
Das Abzugsrohr kann mit existierenden
Rauchfängen verbunden werden. Wenn der
Heizkessel bei niedrigen Temperaturen
arbeitet, können normale Rauchfänge
unter den folgenden Bedingungen benutzt
werden:
Typ B
82
– Der Rauchfang darf nicht von anderen
Heizkesseln benutzt werden.
– Das Innere des Rauchfangs muss vor
dem direkten Kontakt mit dem Konden-
swasser des Heizkessels geschützt wer-
den. Die Brennstoffe müssen durch ein
flexibles Rohr oder durch steife Plastik-
rohre mit einem Durchmesser von etwa
100-150 mm abgeleitet werden, wobei
das Kondenswasser am Fuße des Roh-
res durch einen Siphon drainiert werden
muss. Die Nutzhöhe des Siphons muss
mindestens 150 mm betragen.
2.5.2 Typ C (Abb. 7 - Abb. 8)
Der Heizkessel wird zu einem Gerät vom
Typ C, wenn Sie das Endstück der Absau-
gung aus der Flansch entfernen und die
Absaugung in Abzugskonfigurationen mit
getrennten Rauchabzügen (Abb. 7) oder
mit Koaxialabzug (Abb. 8) verbinden.
2.5.3 Maximal verwendbare Länge bei
getrennten Rauchabzügen ø 80
Die maximale Gesamtlänge der Rau-
TABELLE REIBUNGSVERLUST ZUBEHÖRTEILE ø 80
Zubehörteile ø 80
Polypropylen-Kurve 90° MF
Polypropylen-Kurve 45° MF
Polypropylen-Verlängerung L. 1 000
Polypropylen-Verlängerung L.500
Endstück Dachaustritt L. 1381
Endstück Ablauf
Polypropylen-Verlängerung L. 250 mit Stecker
ACHTUNG:
Beim Einstecken der Zubehörteile wird empfohlen, den
inneren Teil der Dichtungen mit silikonhaltigen Produkten
zu schmieren und die Verwendung von Ölen und Fetten im
Allgemeinen zu vermeiden.
ZEICHENERKLÄRUNG
1 Polypropylen-Kurve 90° MF (6 Stck.) Art. nr. 8077450
2 a Polypropylen-Verlängerung L. 1000 (6 Stck.) Art. nr. 8077351
2 b Polypropylen-Verlängerung L. 500 (6 Stck.) Art. nr. 8077350
3 Schindel mit Gelenk Art. nr. 8091300
4 Endstück Dachaustritt L. 1381 Art. nr. 8091204
5 Polypropylen-Verlängerung L. 250 mit Abnahmestecker Art. nr. 6296513
6 Polypropylen-Kurve 45° MF (6 Stck.) Art. nr. 8077451
7 Endstück Ablauf Art. nr. 8089501
8 Kit innere und äußere Mutter Art. nr. 8091500
11 Gummidichtung ø 80 (mitgeliefert)
chabzüge ø 80 wird vom Reibungsverlust
der einzelnen eingesetzten Zubehörteile
bestimmt und darf nicht größer als 16
mm H O sein.
2
Wenn der Teil der Rauchabzüge zwischen
11 - 16 mm H O liegt, ist es notwendig, die
2
Regulierung des maximalen und des mini-
malen Druckes des Gasventils zu überprü-
fen und eventuell zu korrigieren, wie unter
Punkt 4.2.2 erklärt.
2.5.4 Maximal verwendbare
Länge bei
Koaxialabzug ø 80/125
Bei den Typen mit Koaxialabzug ø
80/125 darf die maximale, horizontale
Länge, einschließlich der 90°-Kurve, nicht
mehr als 5 Meter betragen.
Bei Dachaustritt darf sie hingegen nicht
mehr als 8 gerade, vertikale Meter betra-
gen.
Wenn der Teil des Rauchabzugs zwischen
2-5 m horizontal/4-8 m vertikal liegt, ist es
notwendig, die Regulierung des maximalen
und des minimalen Druckes des Gasventils
zu überprüfen und eventuell zu korrigieren,
wie unter Punkt 4.2.2 erklärt.
Reibungsverlust
(mm H O)
2
0,80
0,40
0,40
0,20
1,30
1,50
0, 1 0
Abb. 6
