5.5
Menü allgemein

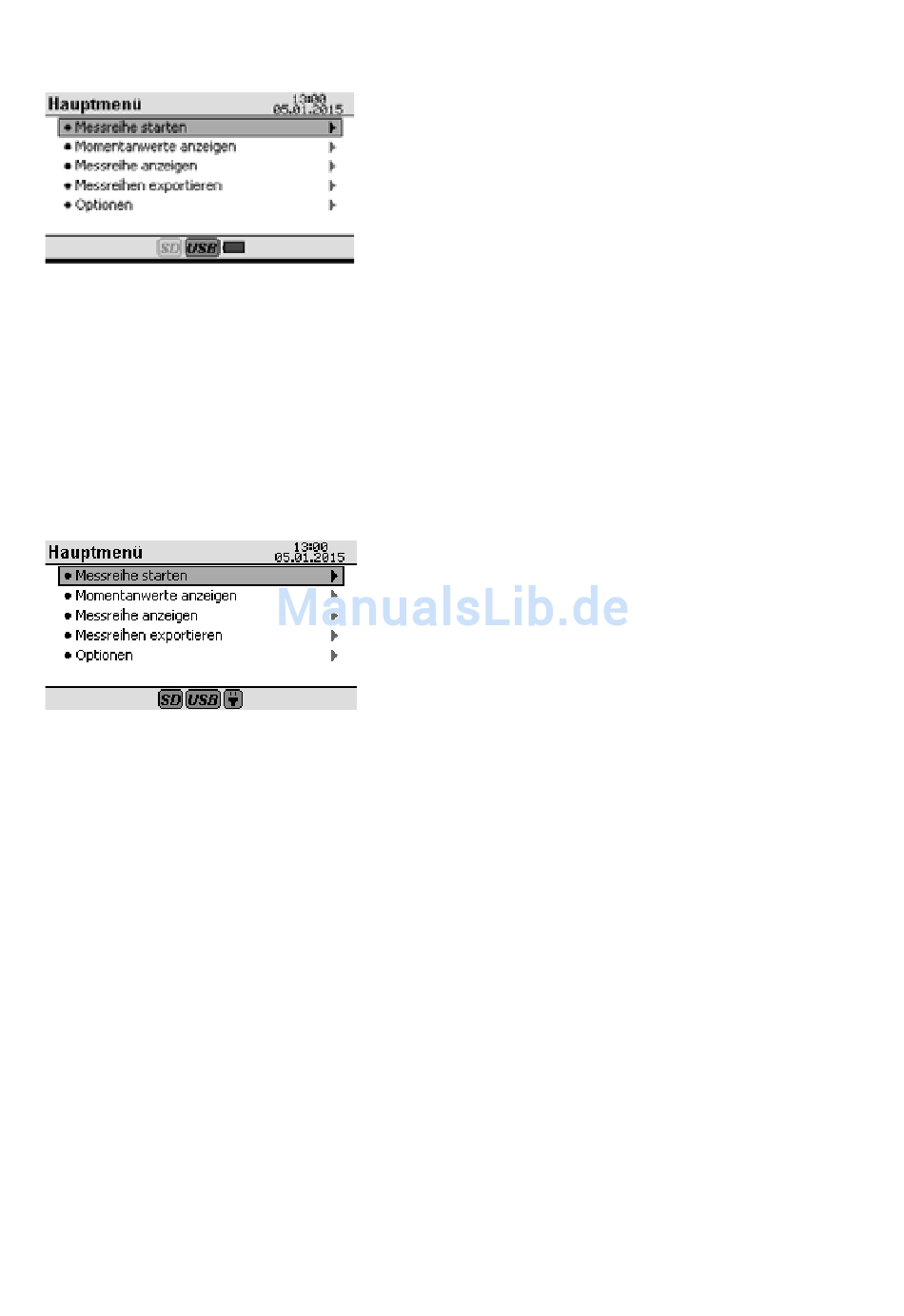

Abbildung 4
In der Mitte sind drei Symbole zu sehen. Die ersten beiden Symbole zeigen an, ob das Gerät eine
SD-Karte oder einen USB-Stick erkannt hat. Ist das entsprechende Symbol ausgegraut (z.B. Abbildung
4, SD), wurde kein Medium erkannt. Das dritte Symbol zeigt bei Batteriebetrieb ein Batteriesymbol an
(Abbildung 4), bei Netzbetrieb wird das Batteriesymbol durch ein Steckersymbol ersetzt (Abbildung 5).
5.5.1 Das Hauptmenü
Abbildung 5
Die ersten drei Menüpunkte lassen sich auch über die zugehörige Schnellwahltaste aus jedem
Untermenü aufrufen.
14
Das Menü ist in eine Kopfzeile, einen Anzeigebereich und
eine Fußzeile unterteilt.
Links in der Kopfzeile steht immer der Name des Unterme-
nüs, in dem sich das Gerät gerade befindet. Rechts werden
Datum und Uhrzeit angezeigt. Das Anzeigeformat für Datum
und Uhrzeit kann unter „Optionen" eingestellt werden.
Der Anzeigebereich ist für das aufgerufene Menü reserviert.
In der Fußzeile werden abhängig von dem aufgerufenen
Menü die Bedeutung über den Funktionstasten F1 und F2
angezeigt. Wird nichts angezeigt, hat die entsprechende
Taste keine Funktion.
Über das Hauptmenü lassen sich die folgenden fünf
Untermenüs aufrufen:
- Messreihe starten
- Momentanwerte anzeigen
- Messreihe anzeigen
- Messreihe exportieren
- Optionen
Mit den Tasten Pfeilhoch ▲ und Pfeilrunter ▼ kann das
nächste bzw. vorherige Untermenü selektiert werden.
Mit der Taste Pfeilrechts ► wird das selektierte Untermenü
aufgerufen.
BOD Direct plus_DE_1 08/2015
