Inbetriebnahme
Appliance in das Rack einsetzen
1.
2.
3.
32 Kurzanleitung
–

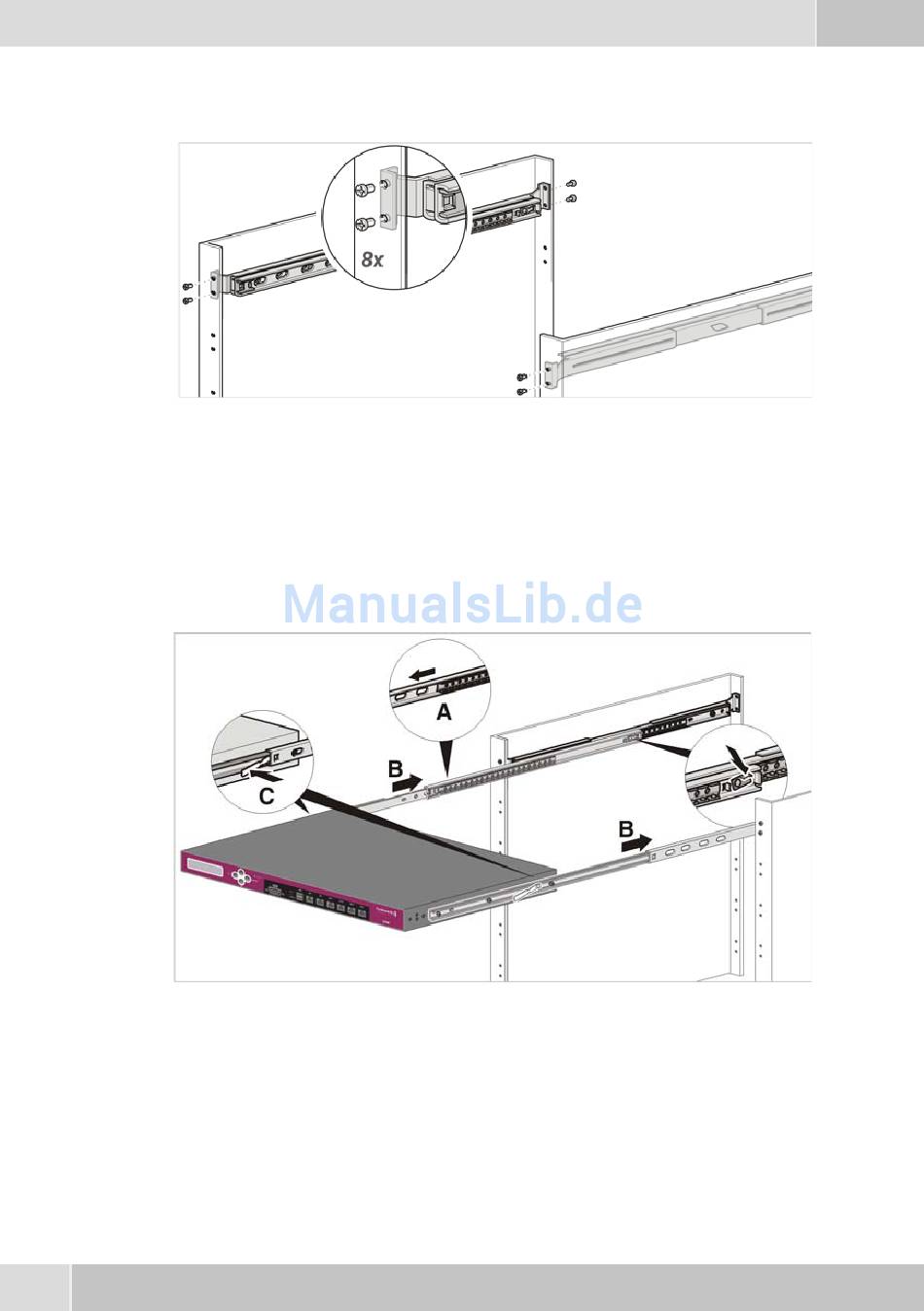

Halten Sie die Schiene waagerecht in das Rack und schrauben
Sie die Montagehalterungen mit jeweils 2 Schrauben an den
Rackschienen fest. Diese Schrauben sind nicht im Lieferumfang
enthalten.
–
Ziehen Sie alle Schrauben fest an. Prüfen Sie dabei auch die Ver-
schraubung zwischen Montagehalterungen und Außenschienen.
Ziehen Sie die Schienen so weit aus dem Rack, dass diese hörbar
einrasten.
Ziehen Sie die Kugelkäfige der Innenschienen ganz nach vorne, um
die Geräteschienen in diese einlegen zu können (A).
Setzen Sie die Appliance mit den Geräteschienen in die Innenschie-
nen.
Montieren: packetalarm UTM2100 / UTM2500
