W IC H T IGE R H I NW E I S

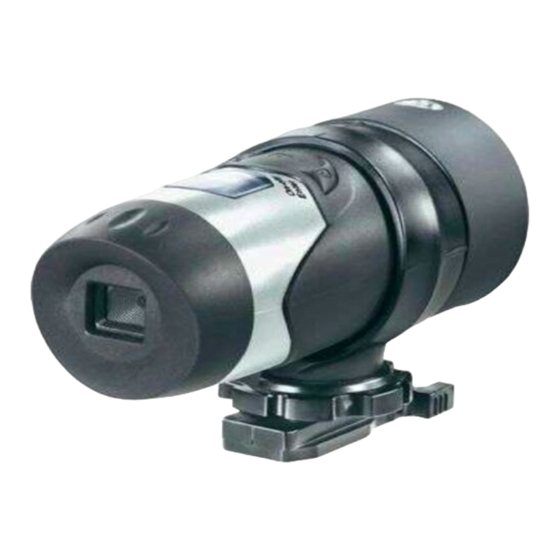

Sportkamera AT18
Best.-Nr. 86 18 00
Sehr geehrte Kundin, sehr geehrter Kunde,
Bitte beachten Sie, dass aufgrund technischer Änderungen das Kapitel „13. Audio-
Aufnahme aktivieren/deaktivieren" auf Seite 15 der Bedienungsanleitung entfällt.
Die Audio-Aufnahme-Funktion ist immer aktiviert und kann nicht deaktiviert werden.
Vielen Dank für Ihr Verständnis.
Ihr CONRAD-Team
Dieser Hinweis ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Dieser Hinweis entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und
Ausstattung vorbehalten.
© 2011 by Conrad Electronic SE.
Sports Camera AT18
Version 03/11
Item no. 86 18 00
Dear Customer,
Please note that due to technical changes chapter "13. Activating / Deactivating Audio
Recording" on page 34 of the operating instructions no longer applies.
The audio recording function is permanently on and cannot be deactivated.
Thank you for your kind attention.
Your CONRAD team
This note is published by Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the
capture in electronic data processing systems require the prior written approval by the editor. Reprinting,
also in part, is prohibited.
The note reflects the current technical specifications at time of print. We reserve the right to change the
technical or physical specifications.
V2_0311_02-SB
© Copyright 2011 by Conrad Electronic SE.
I M PO RTANT NO TE
Version 03/11
V2_0311_02-SB
