Scheppach HC16 Originalanleitung Seite 20

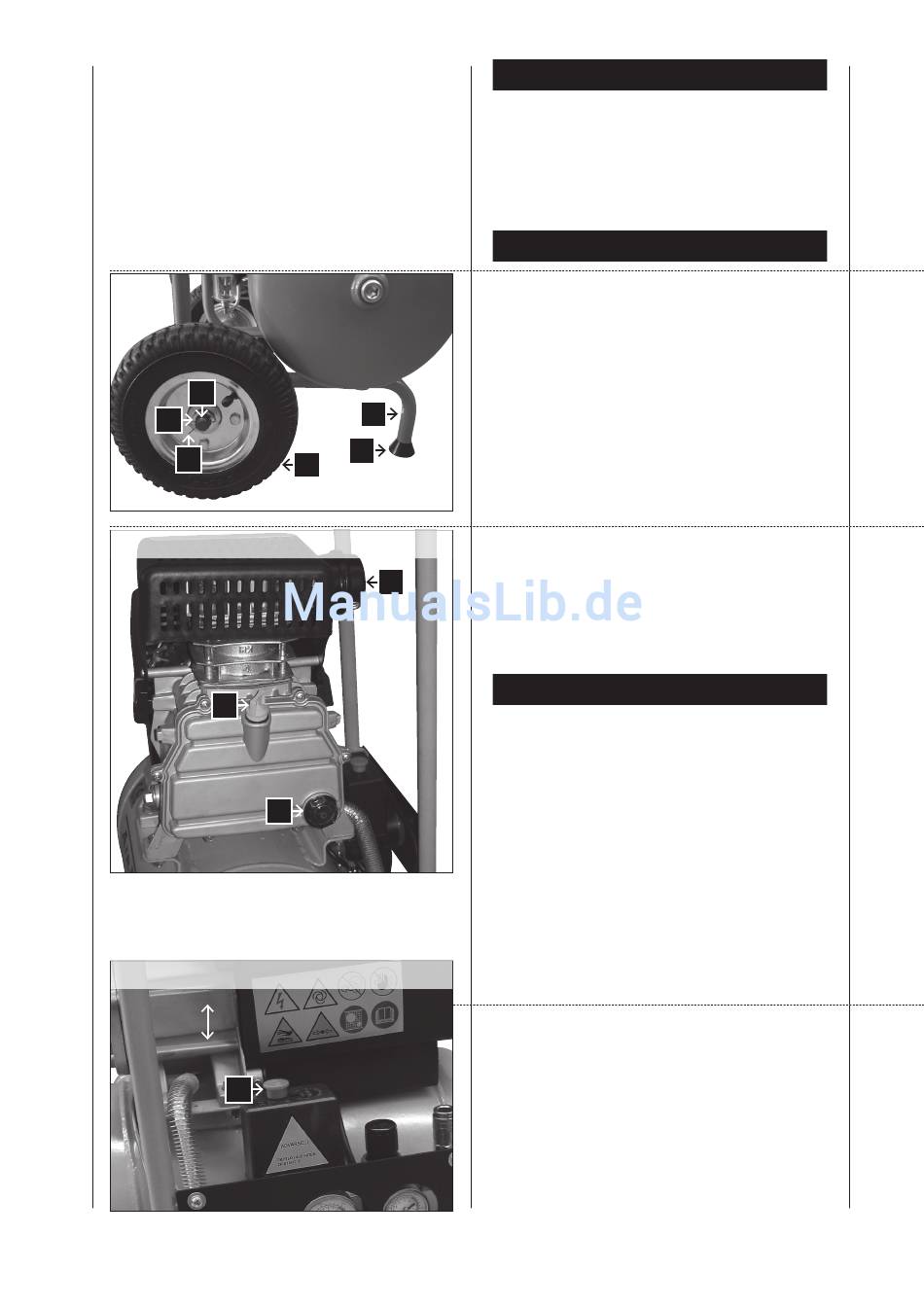

Fig. 2
D
B
C
Fig. 3
14
16
Fig. 4
on ein
off aus
3
20 international
E
F
A
15
Auspacken
Auf Grund moderner Serienproduktion ist es unwahr-
scheinlich, dass Ihr Kompressor fehlerhaft ist, oder dass
ein Teil fehlt. Falls Sie einen Fehler feststellen sollten,
schalten Sie die Maschine nicht ein, bevor die Teile ersetzt
wurden oder der Fehler behoben wurde. Ein Nichtbefolgen
dieser Vorschrift könnte zu ernsthaften Verletzungen füh-
ren.
M ontage
Räder und Gummifüße montieren, Fig.2
• Beidseitig je eine Scheibe (B), Laufrad (A), Scheibe
(B) aufschieben.
• Splint (c) durch die Radachse (D) stecken und zur Si-
cherheit leicht umbiegen.
• Stecken Sie auf die Standrohre (E) je einen Gummi-
fuß (F).
Öleinfüllschraube Fig. 3
• Vor Inbetriebnahme den Plastikpropfen entfernen und
durch die Öleinfüllschraube (14) ersetzen.
• Prüfen Sie vor dem Einschalten immer den Ölstand am
Sichtglas (16).
• Schrauben Sie den Luftfilter (15) auf den Zylinder.
Inbetriebnahm e
Warnung:
Unbedingt vor dem ersten Einsatz Öl kontrollieren!
1 Vergewissern Sie sich, dass der Aufstellungsort für den
Kompressor sauber, trocken und gut belüftet ist.
2 Vergewissern Sie sich, dass der Ölstand stimmt und
dass der Luftfilter montiert wurde.
3 Starten Sie den Kompressor, wie im Abschnitt „Kom-
pressor ein- und ausschalten" beschrieben. Beim ersten
Einschalten lassen Sie den Kompressor zehn Minuten
lang bei geöffnetem Ablassventil ohne Last laufen, da-
mit alle Teile gut geschmiert werden.
Warnung: Weil aus dem Ausgang Druckluft entweicht, darf
der Ausgang nicht gegen die Bedienperson oder gegen
Personen im Umfeld gerichtet werden. Die vom Gerät aus-
gestoßene Luft darf nicht eingeatmet werden. Überprüfen
Sie täglich das Überdruckventil.
Ein- und Ausschalten des Kompressors, Fig. 4
1 Überprüfen Sie das Typenschild am Kompressor: 230
- 240 V (oder 110 – 120 V).
2 Stecken Sie das Kompressorkabel in eine Standard-
steckdose (240 V (oder 120 V) und schalten Sie das
Gerät ein.
3 Zum Einschalten des Kompressors heben Sie den EIN/
AUS-Schalter (3) an der Druckschalterabdeckung (2)
an.
4 Um den Kompressor auszuschalten, drücken Sie den
EIN/AUS-Schalter nach unten.
