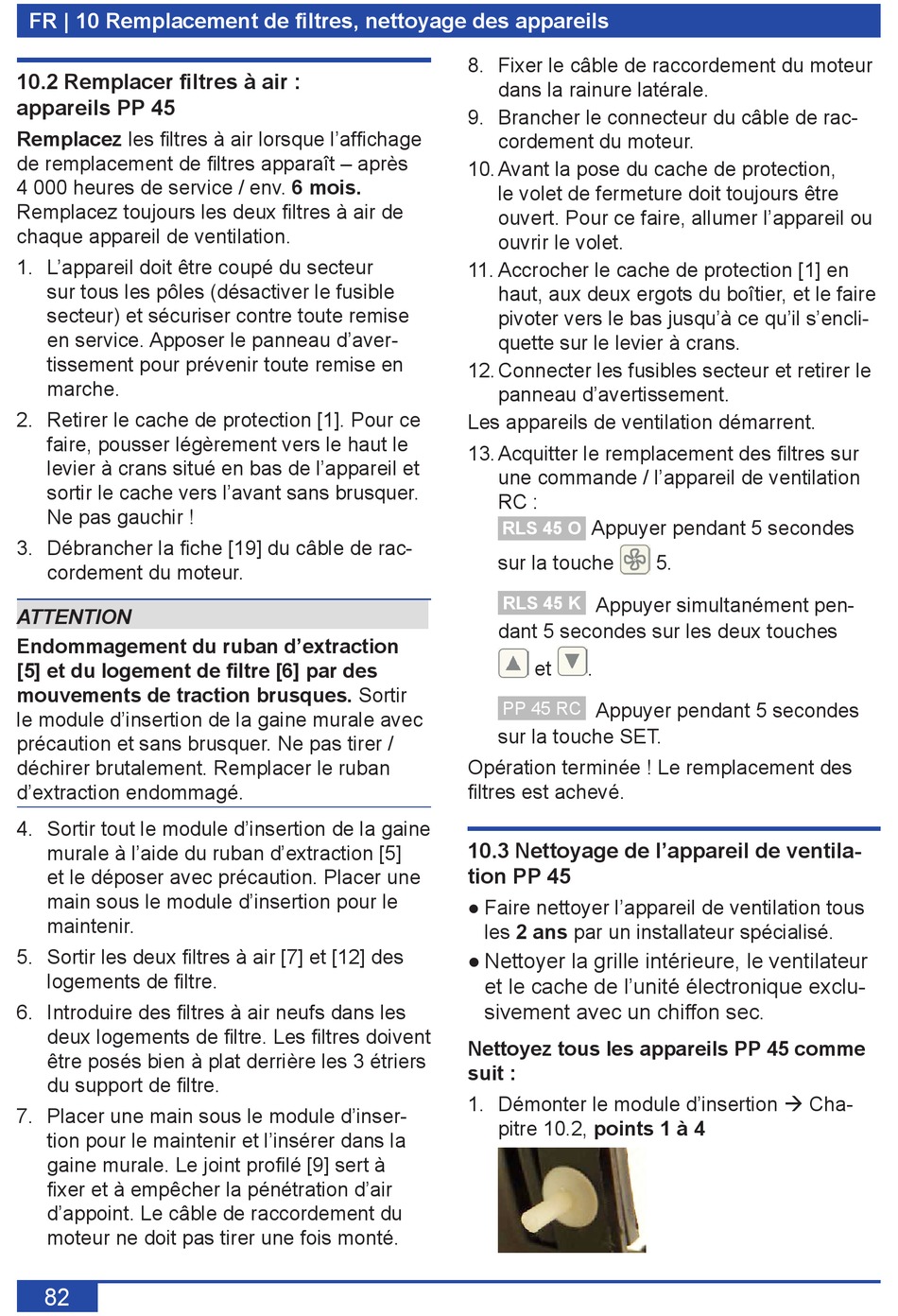

FR | 10 Remplacement de filtres, nettoyage des appareils
10.2 Remplacer filtres à air :
appareils PP 45
Remplacez les filtres à air lorsque l'affichage
de remplacement de filtres apparaît – après
4 000 heures de service / env. 6 mois.
Remplacez toujours les deux filtres à air de
chaque appareil de ventilation.
1. L'appareil doit être coupé du secteur
sur tous les pôles (désactiver le fusible
secteur) et sécuriser contre toute remise
en service. Apposer le panneau d'aver-
tissement pour prévenir toute remise en
marche.
2. Retirer le cache de protection [1]. Pour ce
faire, pousser légèrement vers le haut le
levier à crans situé en bas de l'appareil et
sortir le cache vers l'avant sans brusquer.
Ne pas gauchir !
3. Débrancher la fiche [19] du câble de rac-
cordement du moteur.
ATTENTION
Endommagement du ruban d'extraction
[5] et du logement de filtre [6] par des
mouvements de traction brusques. Sortir
le module d'insertion de la gaine murale avec
précaution et sans brusquer. Ne pas tirer /
déchirer brutalement. Remplacer le ruban
d'extraction endommagé.
4. Sortir tout le module d'insertion de la gaine
murale à l'aide du ruban d'extraction [5]
et le déposer avec précaution. Placer une
main sous le module d'insertion pour le
maintenir.
5. Sortir les deux filtres à air [7] et [12] des
logements de filtre.
6. Introduire des filtres à air neufs dans les
deux logements de filtre. Les filtres doivent
être posés bien à plat derrière les 3 étriers
du support de filtre.
7. Placer une main sous le module d'inser-
tion pour le maintenir et l'insérer dans la
gaine murale. Le joint profilé [9] sert à
fixer et à empêcher la pénétration d'air
d'appoint. Le câble de raccordement du
moteur ne doit pas tirer une fois monté.
82
8. Fixer le câble de raccordement du moteur
dans la rainure latérale.
9. Brancher le connecteur du câble de rac-
cordement du moteur.
10. Avant la pose du cache de protection,
le volet de fermeture doit toujours être
ouvert. Pour ce faire, allumer l'appareil ou
ouvrir le volet.
11. Accrocher le cache de protection [1] en
haut, aux deux ergots du boîtier, et le faire
pivoter vers le bas jusqu'à ce qu'il s'encli-
quette sur le levier à crans.
12. Connecter les fusibles secteur et retirer le
panneau d'avertissement.
Les appareils de ventilation démarrent.
13. Acquitter le remplacement des filtres sur
une commande / l'appareil de ventilation
RC :
Appuyer pendant 5 secondes
RLS 45 O
sur la touche
RLS 45 K
Appuyer simultanément pen-
dant 5 secondes sur les deux touches
et .
PP 45 RC Appuyer pendant 5 secondes
sur la touche SET.
Opération terminée ! Le remplacement des
filtres est achevé.
10.3 Nettoyage de l'appareil de ventila-
tion PP 45
● Faire nettoyer l'appareil de ventilation tous
les 2 ans par un installateur spécialisé.
● Nettoyer la grille intérieure, le ventilateur
et le cache de l'unité électronique exclu-
sivement avec un chiffon sec.
Nettoyez tous les appareils PP 45 comme
suit :
1. Démonter le module d'insertion  Cha-
pitre 10.2, points 1 à 4
5.
