DeltaSol
B Pro

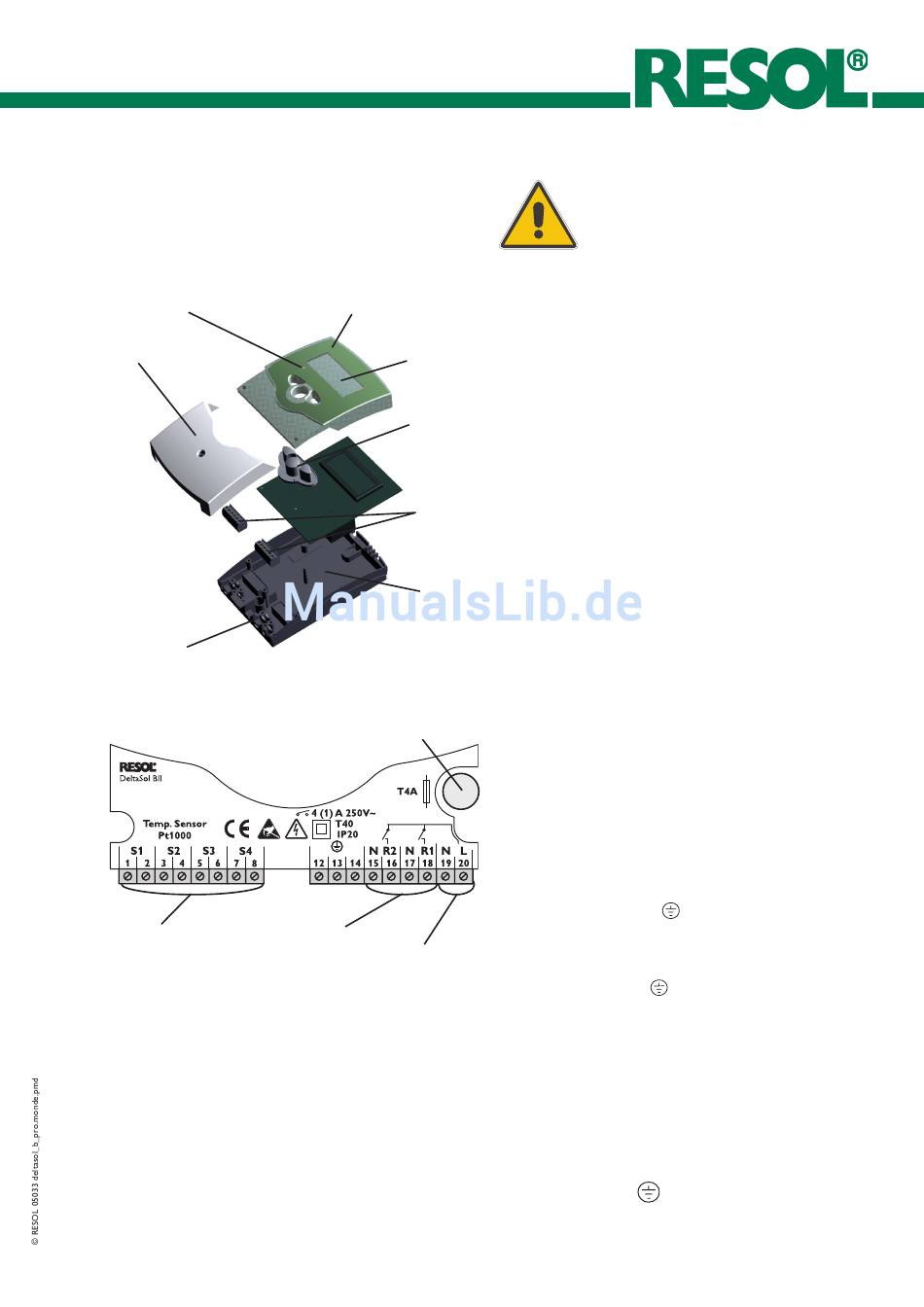

1. Installation
1.1Montage
Betriebs-Kontrolllampe
Blende
Kabeldurchführungen mit Zugentlastung
1.2 Elektrischer Anschluss
Sensorklemmen
Deckel
Kombi-LCD
Tasterfeld
Klemmen
Sockel
Sicherung
Verbraucherklemmen
Netzklemmen
Seite 5/24
Achtung!
Vor jedem Öffnen des Gehäuses
allpolige Trennung von der Netz-
spannung sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Der Regler muss
über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mittels einer Trennvor-
richtung nach den geltenden Installationsregeln vom Netz
getrennt werden können. Bei der Installation der Netz-
anschlussleitung und der Sensorleitungen auf getrennte Ver-
legung achten.
1. Kreuzschlitzschraube in der Blende herausdrehen und
Blende nach unten vom Gehäuse abziehen.
2. Oberen Befestigungspunkt auf dem Untergrund markie-
ren und beiliegenden Dübel mit zugehöriger Schraube
vormontieren.
3. Gehäuse am oberen Befestigungspunkt einhängen, unte-
ren Befestigungspunkt auf dem Untergrund markieren
(Lochabstand 130 mm), anschließend unteren Dübel set-
zen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
Die Stromversorgung des Reglers muss über einen externen
Netzschalter erfolgen (letzter Arbeitsschritt!) und die
Versorgungsspannung muss 210 ... 250 Volt (50 ... 60 Hz) be-
tragen. Flexible Leitungen sind mit den beiliegenden Zug-
entlastungsbügeln und den zugehörigen Schrauben am Ge-
häuse zu fixieren.
Der Regler ist mit 2 Relais ausgestattet, an die Verbraucher
wie Pumpen, Ventile o. ä. angeschlossen werden können:
• Relais 1
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
• Relais 2
16 = Leiter R2
15 = Nullleiter N
14 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) werden mit belie-
biger Polung an den folgenden Klemmen angeschlossen:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (z. B. Sensor Kollektor 2)
7 / 8 = Sensor 4 (z. B. Sensor Speicher 2)
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
12 = Erdungsklemme
