B Pro
DeltaSol

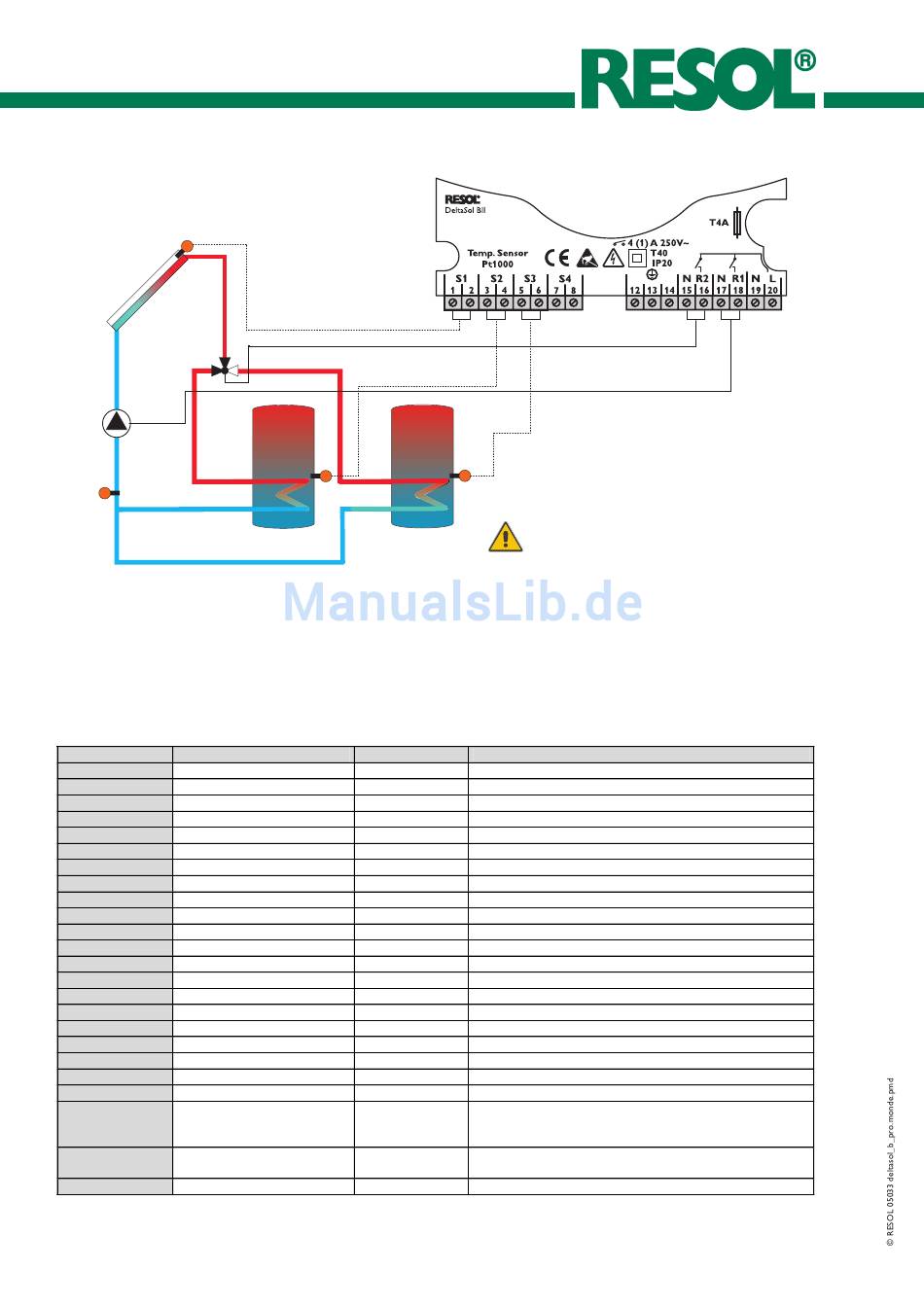

6.5 Solarsystem mit 1 Kollektor
und 2 Speicher: Ventillogik
S1
R2
R1
S4/T-
Der Regler vergleicht die Temperatur an dem Temperatur-
fühler S1 mit den Temperaturen an S2 und S3. Sind die ge-
messenen Temperaturdifferenzen größer als die eingestell-
ten Werte für die Einschalttemperaturdifferenzen (DO/1)
oder (DO/2), so wird die Pumpe R1 in Betrieb gesetzt und
über das Ventil R2 der entsprechende Speicher höchstens bis
Kanal
Werkseinstellung
S1
Temperatur am Sensor S1
S2
Temperatur am Sensor S2
S3
Temperatur am Sensor S3
S4
Temperatur am Sensor S4
H1
Betriebsstundenzähler Relais 1
FN
FT
FC
DO/1
DF/1
SX/1
CL/1
CX/1
CN/1
OC/1
DO/2
DF/2
SX/2
PR
TS
TR
FX
MM
PG/VN
S2
Zu ändern auf
-------------------
-------------------
-------------------
-------------------
-------------------
1
2
0
0
1 (optional)
6
4
60
140
120
10
1
6
4
60
1
02:00
15:00
siehe Flowmeter
4
Seite 18/24
S3
Notwendige Einstellungen Kanal FN=2
zur eingestellten Maximaltemperatur (SX/1/2) aufgeladen. Bei
diesem System muss einem der beiden Speicher Vorrang ein-
geräumt werden, da keine Paralelladung möglich ist.
Bemerkung
Kollektortemperatur
Temperatur Speicher 1
Temperatur Speicher 2
Messfühler ohne Regelfunktion
Kontrollwert
FN2 = 2 Speichersystem
Röhrenkollektorfunktion
optionale Wärmemengenbilanzierung
Einschalttemperaturdifferenz Speicher 1
Ausschalttemperaturdifferenz Speicher 1
Speichermaximaltemperaturbegrenzung Speicher 1
Kollektorbegrenzungstemperatur
Kollektormaximaltemperatur
Minimaltemperaturbegrenzung ist deaktiviert
Systemkühlung eingeschaltet
Einschalttemperaturdifferenz Speicher 2
Ausschalttemperaturdifferenz Speicher 2
Speichermaximaltemperaturbegrenzung Speicher 2
Vorrang Speicher 1
Pendelstoppzeit
Pendelladezeit
Volumenstrom in l/min
abzulesen vom Flowmeter
(nur bei FC=1)
Handbetriebsart
MM 4 = Automatikbetrieb
Programm und Versionsnummer
