FlowSol
B
®
Handbuch für den
Fachhandwerker
Installation
Bedienung
Inbetriebnahme
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol FlowSol B
Inhaltszusammenfassung für Resol FlowSol B
- Seite 1 ® Handbuch für den Fachhandwerker Installation Bedienung Inbetriebnahme Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise Inhalt Die erstmalige Inbetriebnahme hat durch den Erstel- ler der Anlage oder einen von ihm benannten Fach- Bitte beachten Sie die Sicherheitshinweise genau, um Übersicht ............ 3 kundigen zu erfolgen. Gefahren und Schäden für Menschen und Sachwerte Montage der Station ......... 4 auszuschließen. -
Seite 3: Übersicht

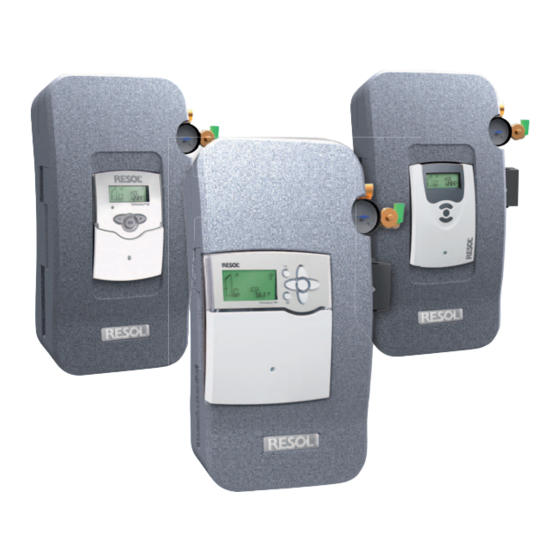

FlowSol ® Übersicht • Vorkonfektionierte Zweistrang-Solarstation technische Daten Manometer: 0 ... 10 bar • Integrierter Regler der Serien DeltaSol Abmessungen (h x B x t): ® C oder DeltaSol DeltaSol ® ® ca. 481 x 320 x 190 mm (mit Isolierung) Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar •... -
Seite 4: Montage Der Station
hinweis Montage der Station Alle Verschraubungen sind werkseitig fest angezogen, so dass in der Regel ein Nachzie- hen der Verschraubungen nicht notwendig ist. Dennoch muss bei der Inbetrieb-nahme die Dichtigkeit überprüft werden (Druckprobe). 10 Wandhalter 11 Hintere Isolierschale 12 Vordere Isolierschale 13 Reglerhalterung Regler und Reglerhalterung je nach Ausführung 1 Sicherheitsventil... -
Seite 5: Stellungen Der Kugelhähne
Vor dem Spülen Nach dem Spülen Stellungen der Kugelhähne Î Das Ausdehnungsgefäß von der Solaranlage Î Das Ausdehnungsgefäß mit der Solaranlage ver- Kugelhahn in Betriebsstellung, trennen. binden. Durchströmung nur in Flussrich- Î Den Entleerhahn (3) der Solarstation bei laufen- tung der Befüllpumpe schließen. -
Seite 6: Volumenstromanzeige
Volumenstromanzeige Sicherheitseinrichtungen Das Volumenstromanzeige dient der Messung und Die Solarstation ist mit einem Solar-Membran-Sicher- Anzeige der Durchflussmenge von 1-10 l/min. Um die heitsventil ausgestattet, das den einschlägigen Vorschrif- einwandfreie Funktion des Messgerätes zu gewähr- ten entspricht. Folgende Hinweise für die Montage und leisten, muss die Anlage gespült und frei von Fremd- den Betrieb berücksichtigen: körpern sein. -
Seite 7: Zubehör
½" AG, selbstdichtend mit O-Ring, 15 mm Schlauchanschluss. Pumpleistung 2 l/min, Druck 4,5 bar max. Membran-Ausdehnungsgefäß-Anschluss-Set Artikel-Nr.: 280 005 40 Wandhalterung mit Schrauben und Dübeln, Edelstahl- Wellschlauch (0,5 m) und Anschlussgewinde ¾" Weiteres Zubehör fi nden Sie auf unserer Webseite: Artikel-Nr.: 280 004 60 www.resol.de... - Seite 8 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen Gmbh. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
