FlowSol
S / S HE
®
Handbuch für den
Fachhandwerker
Installation
Bedienung
Inbetriebnahme
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol FlowSol S
Inhaltszusammenfassung für Resol FlowSol S
- Seite 1 ® Handbuch für den Fachhandwerker Installation Bedienung Inbetriebnahme Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise Symbolerklärung Bitte beachten Sie die Sicherheitshinweise genau, um Gefahren und Schäden für WARNUNG! Warnhinweise sind mit einem Warndreieck gekennzeichnet! Menschen und Sachwerte auszuschließen. Î Es wird angegeben, wie die Gefahr vermieden werden kann! Vorschriften Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen, Vorschriften und Richtlinien! Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht vermieden wird. -
Seite 3: Übersicht

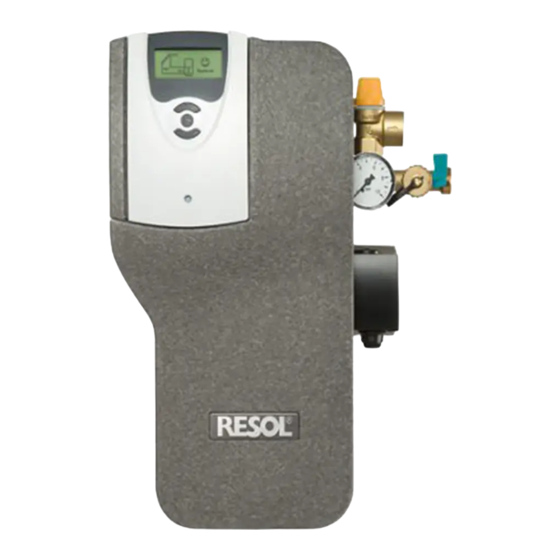

Übersicht Pumpenkennlinien / Druckverlustkennlinien • Vorkonfektionierte Solarstation • Integrierter Regler der Serie DeltaSol BS oder DeltaSol ® ® FlowSol S Standardpumpe ® • Sicherheitsgruppe mit Membran-Ausdehnungsgefäß-Anschluss-Set, Sicherheitsventil und Manometer • Befüll- und Entleeranschlüsse FlowSol ® • Wandhalter mit Befestigungsmaterial • Standard- oder Hocheffizienzpumpe Technische Daten Umwälzpumpe: FlowSol... -
Seite 4: Montage Der Station
Montage der Station Hinweis Alle Verschraubungen sind werkseitig fest angezogen, so dass in der Re- gel ein Nachziehen der Verschraubungen nicht notwendig ist. Dennoch muss bei der Inbetrieb-nahme die Dichtigkeit überprüft werden (Druck- probe). Spülen und Befüllen der Solaranlage WARNUNG! Verbrühungsgefahr! Sachschaden durch Druckstöße! Strömt das Wärmeträgermedium in stark erhitzte, leere Kollek-... -
Seite 5: Stellungen Des Kugelhahnes
Î Den Spülschlauch der Spül- und Befüllstation an den Entleerhahn (3) der So- und mindestens 15 Minuten zirkulieren lassen. larstation anschließen. Î Die Solaranlage währenddessen mehrfach entlüften. Î Den Anlagendruck am Manometer prüfen. Î Den Kugelhahn (4) der Solarstation schließen. Î... -
Seite 6: Volumenstromanzeige
Volumenstromanzeige Sicherheitseinrichtungen Das Volumenstromanzeige dient der Messung und Anzeige der Durchflussmenge Die Solarstation ist mit einem Solar-Membran-Sicherheitsventil ausgestattet, das den von 1-13 l/min. Um die einwandfreie Funktion des Messgerätes zu gewährleisten, einschlägigen Vorschriften entspricht. Folgende Hinweise für die Montage und den muss die Anlage gespült und frei von Fremdkörpern sein. -
Seite 7: Zubehör
ALS15 Ablaufschlauch unter www.wilo.de oder www.wilointec.com. 1,5 m Schlauch zum Anschluss an das Sicherheitsventil Auf Anfrage stellen wir Ihnen gerne weitere Informationen zur Verfügung. der Solarstation FlowSol ® S / S HE. Weiteres Zubehör fi nden Sie auf unserer Webseite: www.resol.de... - Seite 8 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
