Resol FlowSol B Handbuch
Inhaltsverzeichnis
Quicklinks
FlowSol
B / B HE
®
Handbuch für den
Fachhandwerker
Installation
Bedienung
Inbetriebnahme
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Inhaltsverzeichnis
Verwandte Anleitungen für Resol FlowSol B
Inhaltszusammenfassung für Resol FlowSol B
- Seite 1 ® Handbuch für den Fachhandwerker Installation Bedienung Inbetriebnahme Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise Symbolerklärung Bitte beachten Sie die Sicherheitshinweise genau, um Gefahren und Schäden für WARNUNG! Warnhinweise sind mit einem Warndreieck gekennzeichnet! Menschen und Sachwerte auszuschließen. Î Es wird angegeben, wie die Gefahr vermieden werden kann! Vorschriften Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen, Vorschriften und Richt- Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht vermieden wird. -
Seite 3: Übersicht

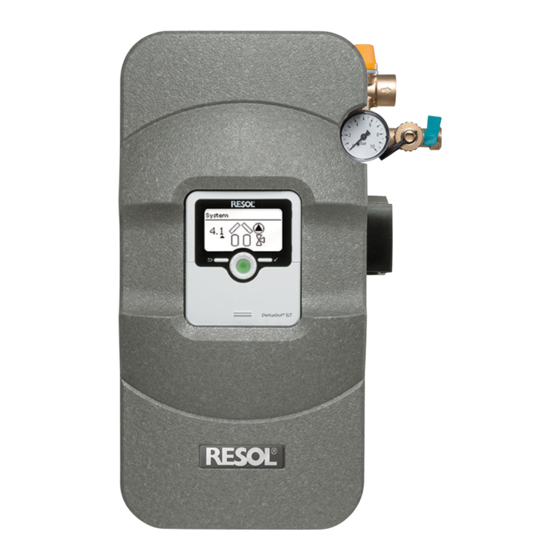

Übersicht Pumpenkennlinien / Druckverlustkennlinien • Vorkonfektionierte Zweistrang-Solarstation • Sicherheitsgruppe mit Membran-Ausdehnungsgefäß-Anschluss-Set, FlowSol B Standardpumpen ® Sicherheitsventil und Manometer • Befüll- und Entleeranschlüsse • Wandhalter mit Befestigungsmaterial FlowSol ® • Standard- oder Hocheffizienzpumpe • Vorlauf- und Rücklaufkugelhahn • Lufttopf Technische Daten Umwälzpumpe: FlowSol B: Wilo ST 15/6 ECO... -
Seite 4: Montage Der Station
Montage der Station Spülen und Befüllen der Solaranlage WARNUNG! Verbrühungsgefahr! Sachschaden durch Druckstöße! Strömt das Wärmeträgermedium in stark erhitzte, leere Kollek- toren, kann es zu Druckstößen durch Verdampfung kommen. Î Um das Sieden der Wärmeträgerfl üssigkeit in den Kollektoren zu verhindern, die Anlage nicht bei star- kem Sonnenschein spülen oder befüllen! 10 Wandhalter 11 Hintere Isolierschale... -
Seite 5: Stellungen Der Kugelhähne
Vor dem Spülen Î Den Frostschutzgehalt kontrollieren (bei Fertiggemi- Î Das Ausdehnungsgefäß von der Solaranlage trennen. schen nicht notwendig). Î Den Druckschlauch der Spül- und Befüllstation an den Befüllhahn (5) der Solarstation an schließen. Î Den Spülschlauch der Spül- und Befüllstation an den Stellungen der Kugelhähne Entleerhahn (3) der Solarstation anschließen. -
Seite 6: Volumenstromanzeige
Volumenstromanzeige Wartung Das Volumenstromanzeige dient der Messung und Anzeige der Durchflussmenge Im Wartungsfall (z. B. Pumpenwechsel) folgendermaßen vorgehen: von 1-13 l/min. Um die einwandfreie Funktion des Messgerätes zu gewährleisten, Î Den Kugelhahn (4) schließen. muss die Anlage gespült und frei von Fremdkörpern sein. Î... -
Seite 7: Informationen Zur Pumpe
12b alternat. 70001613 vordere Isolierschale DeltaSol BS-Serie /CS-Serie (ohne Abbildung) ® 1,5 m Schlauch zum Anschluss an das Sicherheitsventil 12c alternat. 70001516 vordere Isolierschale DeltaSol SL-Serie (ohne Abbildung) der Solarstation FlowSol 70001612 Reglerhalterung ® Weiteres Zubehör fi nden Sie auf unserer Webseite www.resol.de... - Seite 8 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
