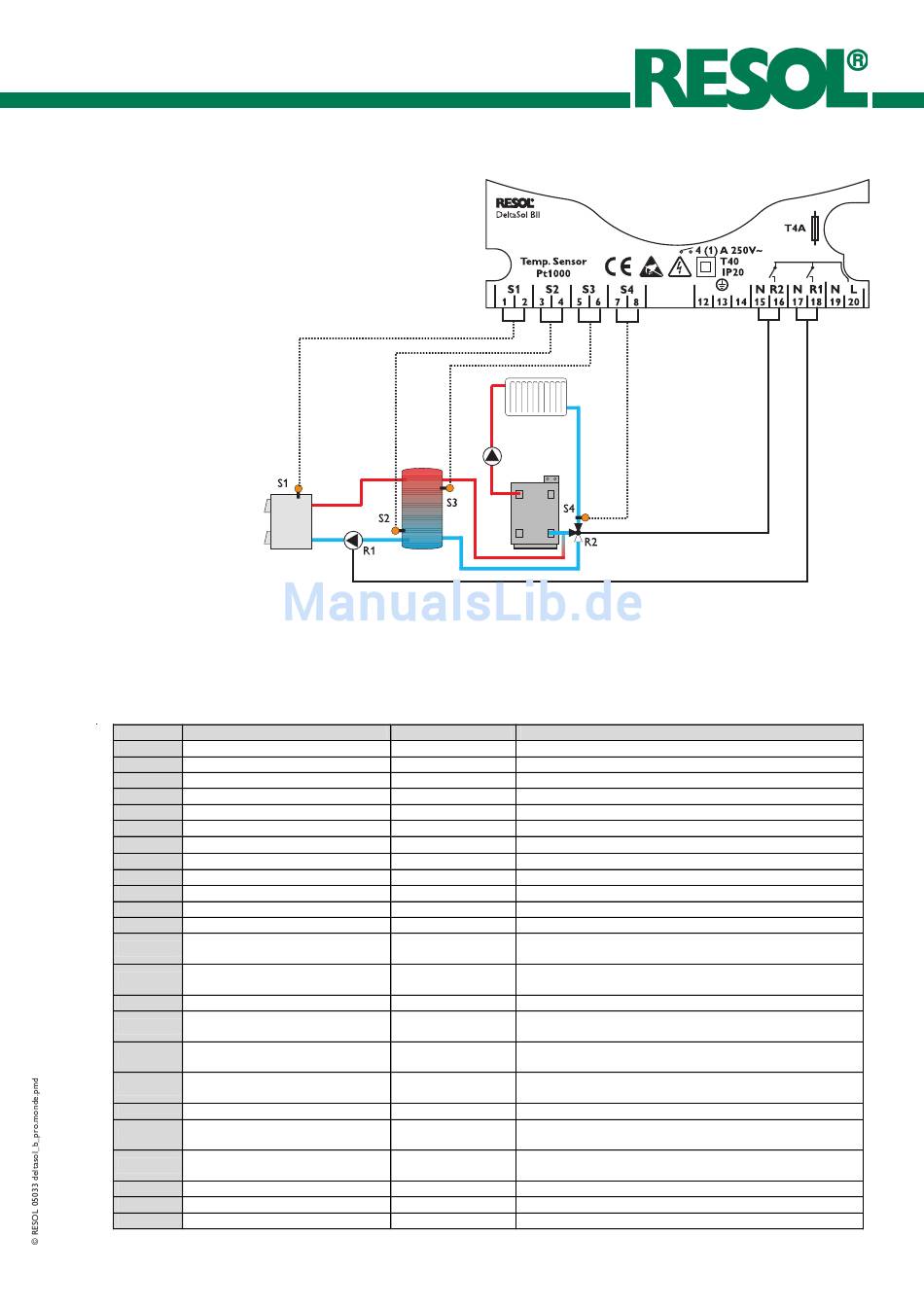

6.2 System mit Speicherbeladung durch Feststoff-
kessel und Heizkreisrücklaufanhebung
Der Feststoffkessel wird durch Ansteuerung der Pumpe R1
zugeschaltet, wenn die Einschalttemperaturdifferenz (DO/
1) und zusätzlich eine voreingestellte Minimaltemperatur
(CN/1) überschritten sind (Vermeidung von Rauchgas-
kondensation). Der Speicher wird höchstens bis zur einge-
stellten Speichermaximaltemperatur (SX/1) aufgeladen.
Kanal
Werkseinstellung
S1
Temperatur am Sensor S1
S2
Temperatur am Sensor S2
S3
Temperatur am Sensor S3
S4
Temperatur am Sensor S4
H1
Betriebsstundenzähler Relais 1
H2
Betriebsstundenzähler Relais 2
FN
1
FT
0
DO/1
6
4
DF/1
SX/1
60
CL/1
140
CX/1
120
CN/1
10
OC/1
1
DO/2
6
DF/2
4
SX/2
60
140
CL/2
CX/2
120
CN/2
10
OC/2
1
MM
4
PG/VN
Seite 15/24
Gleichzeitig wird unabhängig vom Feststoffkesselkreis eine
DT-Rücklaufanhebung durchgeführt. Wird die Einschalt-
temperaturdifferenz (DO/2) zwischen den Fühlern S3 und
S4 überschritten, wird über den Relaisausgang R2 ein Drei-
Wege-Umschaltventil zur Heizungsunterstützung angesteuert.
Zu ändern auf
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
1
Einschalttemperaturdifferenz Feststoffkesselladepumpe
Ausschalttemperaturdifferenz Feststoffkesselladepumpe
Speichermaximaltemperaturbegrenzung
Einschalttemperatur für Systemkühlung hat keinen Einfluss, da
------------
die Systemkühlung abgeschaltet wird (OC/1 = 0)
60 °C Minimaltemperatur zur Vermeidung von
60
0
Einschalttemperaturdifferenz für das Drei-Wege-Ventil
Ausschalttemperaturdifferenz für das Drei-Wege-Ventil
Wird der hier eingestellte Wert im Heizkreisrücklauf erreicht,
wird das Drei-Wege-Ventil ausgeschaltet
Dieser Einstellwert hat hier keine Bedeutung
Einschalttemperatur für Systemkühlung hat keinen Einfluss, da
die Systemkühlung abgeschaltet wird (OC/2 = 0)
Minimaltemperaturbegrenzung für die Rücklaufanhebung ist
0
Handbetriebsart / MM 4 = Automatikbetrieb
Bemerkung
Messwert
Messwert
Messwert
Messwert
Kontrollwert
Kontrollwert
FN1 = 2 getrennte ∆T-Kreise
Röhrenkollektorfunktion
Feststoffkesselnotabschalttemperatur
Rauchgaskondensation
Systemkühlung wird abgeschaltet
Rücklaufanhebung
Rücklaufanhebung
deaktiviert
Systemkühlung wird abgeschaltet
