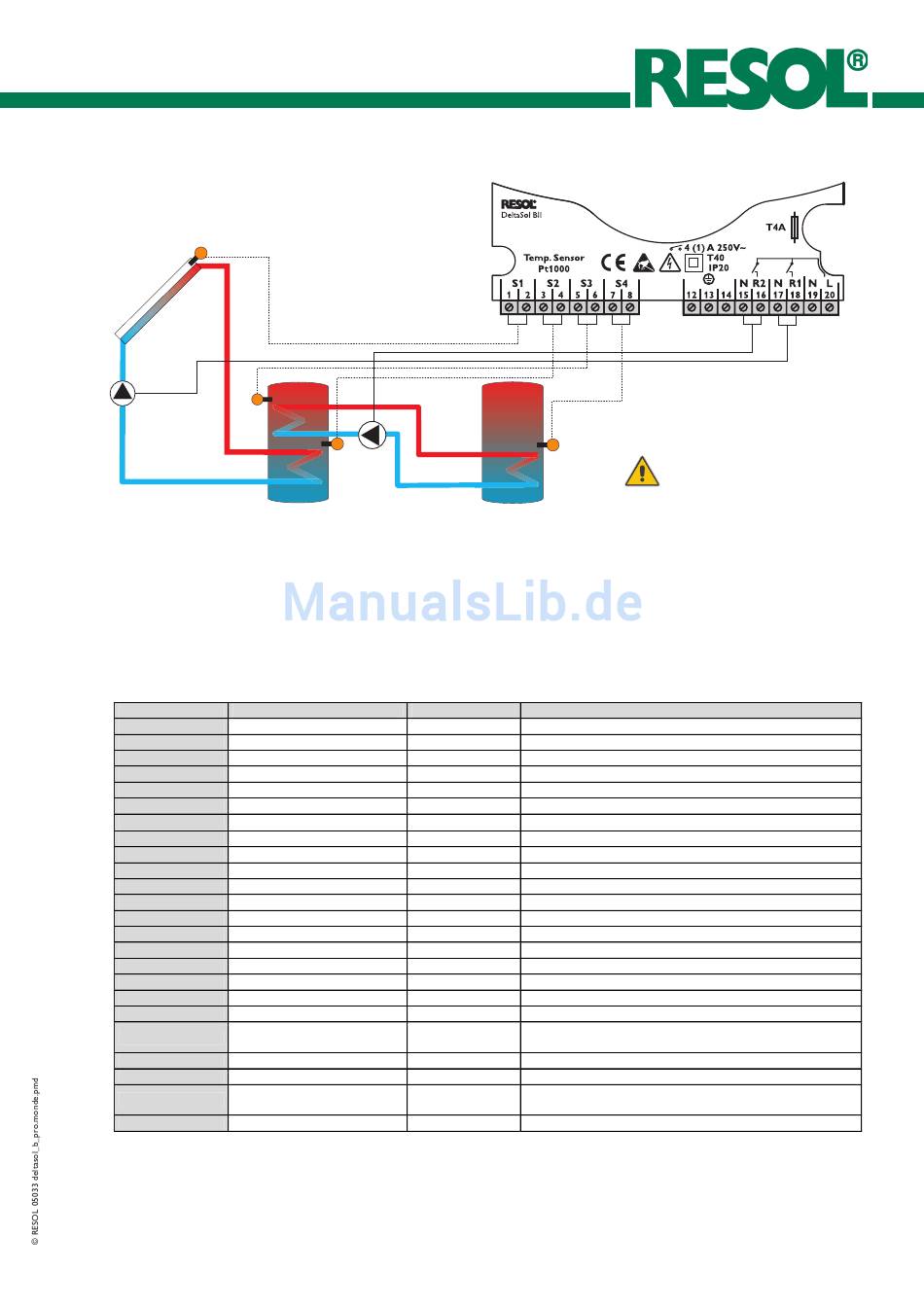

6.4 Solarsystem mit 1 Kollektor und 1 Speicher mit
Wärmeaustausch zu bestehendem Speicher
S1
R1
S3
Der Regler ermittelt die Temperaturdifferenz zwischen
Kollektorfühler S1 und Speicherfühler S2. Sobald die Diffe-
renz größer oder gleich dem eingestellten Wert für die Ein-
schalttemperaturdifferenz (DO/1) ist, wird die Pumpe R1 ein-
geschaltet und damit der Speicher geladen, bis die
Ausschalttemperaturdifferenz (DF/1) oder die Speicher-
maximaltemperatur (SX/1) erreicht ist.
Kanal
Werkseinstellung
S1
Temperatur am Sensor S1
S2
Temperatur am Sensor S2
S3
Temperatur am Sensor S3
S4
Temperatur am Sensor S4
H1
Betriebsstundenzähler Relais 1
H2
Betriebsstundenzähler Relais 2
FN
FT
DO/1
DF/1
SX/1
CL/1
CX/1
CN/1
OC/1
DO/2
DF/2
SX/2
CL/2
CX/2
CN/2
OC/2
MM
PG/VN
R2
S2
Zu ändern auf
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
1
1
0
6
4
60
140
120
10
1
6
4
60
140
120
10
1
0
4
Seite 17/24
S4
Gleichzeitig wird unabhängig vom Solarkreislauf eine Wärme-
austauschregelung durchgeführt. Wird die Einschalt-
temperaturdifferenz (DO/2) zwischen den Fühlern S3 und
S4 überschritten, wird die Pumpe R2 eingeschaltet und da-
mit der bestehende Speicher geladen (Wärmeaustausch zwi-
schen Solar- und bestehendem Speicher).
Bemerkung
Kollektortemperatur
Speichertemperatur unten
Speichertemperatur oben
Temperatur bestehender Speicher unten
Kontrollwert
Kontrollwert
FN1 = 2 getrennte ∆T-Kreise
Röhrenkollektorfunktion
Einschalttemperaturdifferenz Solarpumpe
Ausschalttemperaturdifferenz Solarpumpe
Speichermaximaltemperaturbegrenzung
Kollektorbegrenzungstemperatur
Kollektormaximaltemperatur
Minimaltemperaturbegrenzung ist deaktiviert
Systemkühlung eingeschaltet
Einschalttemperaturdifferenz für die Zirkulationspumpe R2
Ausschalttemperaturdifferenz für die Zirkulationspumpe R2
Speichermaximaltemperaturbegrenzung bestehender Speicher
Dieser Einstellwert hat hier keine Bedeutung
Einschalttemperatur für Systemkühlung hat keinen Einfluss, da
die Systemkühlung abgeschaltet wird (OC/2 = 0)
Minimaltemperaturbegrenzung ist deaktiviert
Systemkühlung wird abgeschaltet
Handbetriebsart
MM 4 = Automatikbetrieb
Programm und Versionsnummer
Notwendige Einstellungen
Kanal FN=1
