Zubehör
Wir empfehlen das folgende Zubehör:
Druckleitung

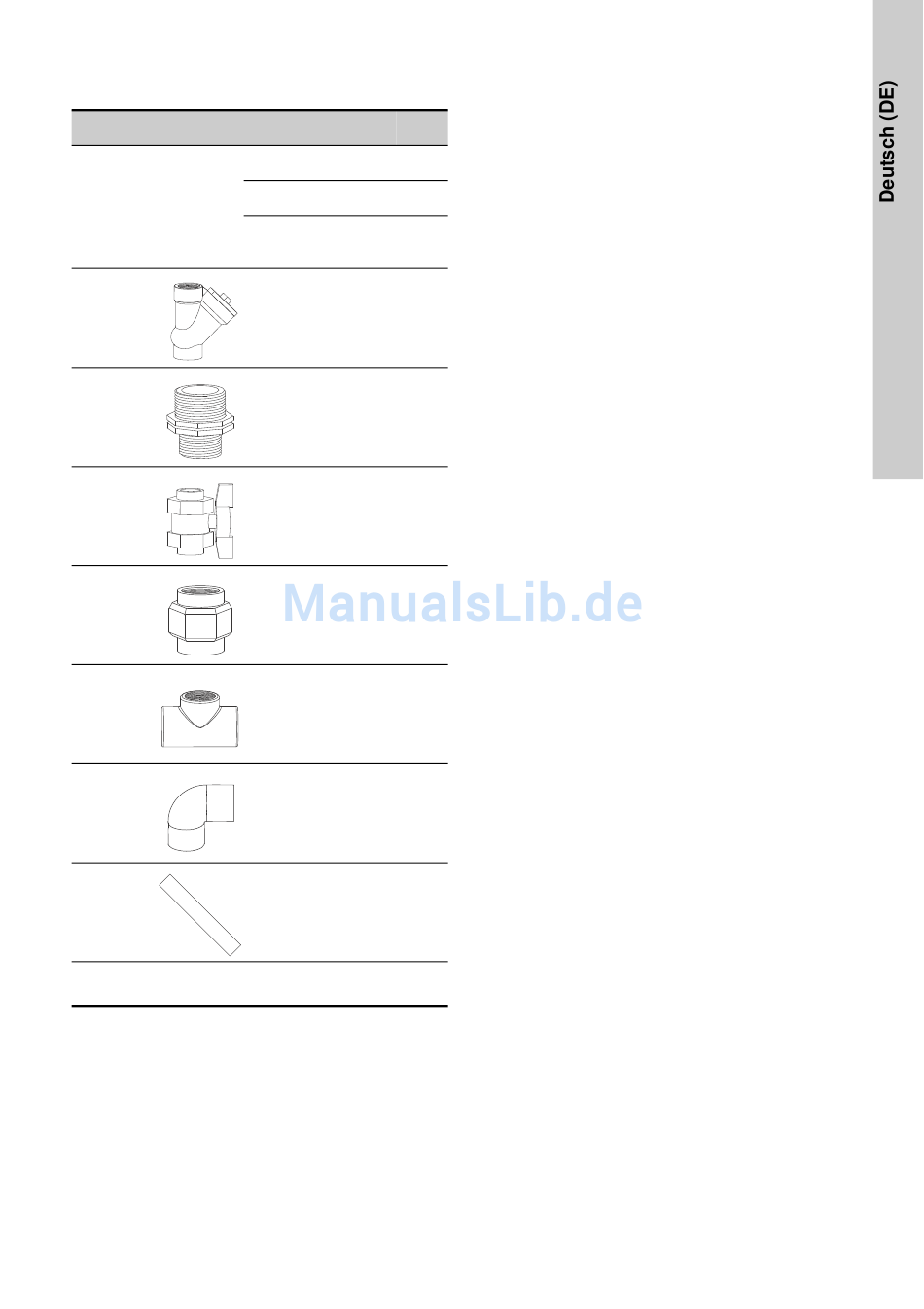

Bezeichnung
Rück-
schlag-
ventil
Doppel-
nippel
Absperr-
ventil
Überwurf-
mutter
T-Stück,
PVC, 90 °
Winkel,
PVC, 90 °
Rohr,
∅50, 2 m
Gewinde-
band
*
Im Lieferumfang der Pumpe Unilift CC ist ein
Rückschlagventil enthalten.
Menge
Unolift
Duolift
CC/
APB/
CC/
APB/
KP
SEG
KP
SEG
-*
1
-*
2
-
1
3
5
1
1
1
1
-
-
2
2
-
-
1
1
-
-
2
2
-
-
1
1
1
1
1
1
3. Produktinstallation
3.1 Allgemeine Hinweise
Die hier aufgeführten Richtlinien für die mechanische
Installation von Hebeanlagen entsprechen der
EN 12056-4.
•
Wenn die Hebeanlage in einem Keller aufgestellt
werden soll, in den Grundwasser wiederholt ein-
dringen kann, empfehlen wir die Installation einer
Entwässerungspumpe in einem separaten Pum-
pensumpf unterhalb der Aufstellungsebene. In
einigen Ländern ist das Installieren einer Entwäs-
serungspumpe gesetzlich vorgeschrieben. Sollte
nur eine allgemeine Gefahr für das Eindringen
von Grundwasser bestehen, wird empfohlen,
einen Schwimmerschalter außerhalb der Hebe-
anlage zu installieren und diesen an eine Steue-
rung anzuschließen, die im Fall einer Über-
schwemmung einen Hochwasseralarm auslösen
kann.
•
Befestigen Sie den Behälter am Boden.
•
Wir empfehlen, eine Membranpumpe an den
Behälter anzuschließen, um ihn manuell entlee-
ren zu können.
•
Alle Druckleitungen der Hebeanlage, Membran-
pumpe und Entwässerungspumpe müssen über
eine Rückfluss-Schleife verfügen, d. h. eine Bie-
gung über die Rückstauebene. In der Regel muss
sich der höchste Punkt der Schleife oberhalb der
Straßenebene befinden. Siehe Abb. 2.
•
Oberflächenwasser darf nicht in Hebeanlagen
geleitet werden, die innerhalb von Gebäuden auf-
gestellt sind. Das Sammeln und Ableiten von
Oberflächenwasser muss außerhalb des Gebäu-
des erfolgen.
•
Installieren Sie ein Rückschlagventil am Auslass
der Hebeanlage, um einen Rückfluss zu verhin-
dern.
•
Montieren Sie Absperrventile am Ein- und Aus-
lass der Hebeanlage.
•
Das Volumen des Druckleitungsabschnitts zwi-
schen Rückschlagventil und Rückfluss-Schleife
muss kleiner als das Nutzvolumen des Behälters
sein. Siehe Pos. 7 in den Abbildungen
•
In der Regel muss eine Hebeanlage für Schwarz-
wasser über das Dach entlüftet werden. Es ist
jedoch auch erlaubt, die Entlüftung der Hebean-
lage in das Entlüftungssystem des Gebäudes zu
leiten. Montieren Sie spezielle Zwei-Wege-Entlüf-
tungsventile außerhalb des Gebäudes.
•
Wird das Abwasser über eine Sammelleitung ent-
sorgt, muss die Sammelleitung über einen Fül-
lungsgrad von mindestens h/d = 0,7 verfügen.
Die Sammelleitung muss nach der Druckleitung
mindestens eine Nennweite größer ausgeführt
sein.
•
Verwenden Sie Bögen mit einem Winkel von 45 °,
um Ablagerungen in den Rohren zu vermeiden.
