6.2 Verwendungszweck
Die Hebeanlage ist für das Fördern von grauem und
schwarzem Abwasser in Einfamilienhäusern und
Gewerbegebäuden ausgelegt, in denen die Flüssig-
keit nicht mithilfe eines natürlichen Gefälles direkt in
das Abwassernetz geleitet werden kann.
6.3 Fördermedien
Unilift CC, Unilift KP, Unilift APB
Grauwasser, das heißt Haushaltsabwasser ohne Toi-
lettenabfälle.
Die Unilift AP50B kann für Schwarzwasser, das heißt
Haushaltsabwasser mit Toilettenabfällen, in Ländern
eingesetzt werden, in denen für Schwarzwasser
Abflussrohre mit einer Nennweite von DN 50 zuläs-
sig sind, ohne dass eine Schneidwerkpumpe ver-
wendet wird.
SEG
Graues und schwarzes Abwasser, das heißt Haus-
haltsabwasser mit Toilettenabfällen.
Die SEG-Pumpe verfügt über ein Schneidsystem.
Oberflächenwasser darf nicht in Hebeanlagen gelei-
tet werden, die innerhalb von Gebäuden aufgestellt
sind.
6.4 Automatikbetrieb
Die Hebeanlage ist für einen automatischen Betrieb
in Abhängigkeit vom Flüssigkeitsstand im Behälter
ausgelegt.
Sie können den Automatikbetrieb der Hebeanlage
auf zwei Arten einstellen. Statten Sie die Hebean-
lage entweder mit direkt an der Pumpe befestigten
Schwimmerschaltern oder mit einem Niveausensor-
rohr und einer Steuerung aus.
6.5 Produktidentifikation
6.5.1 Typenschlüssel
Unolift: eine Pumpe
Modell
Duolift: zwei Pumpen
Behältervolu-
270
men [Liter]
540
Auslass
DN 40
CC
KP
Pumpe
APB, APB
SEG
16
UNOLIFT 270. 40. CC

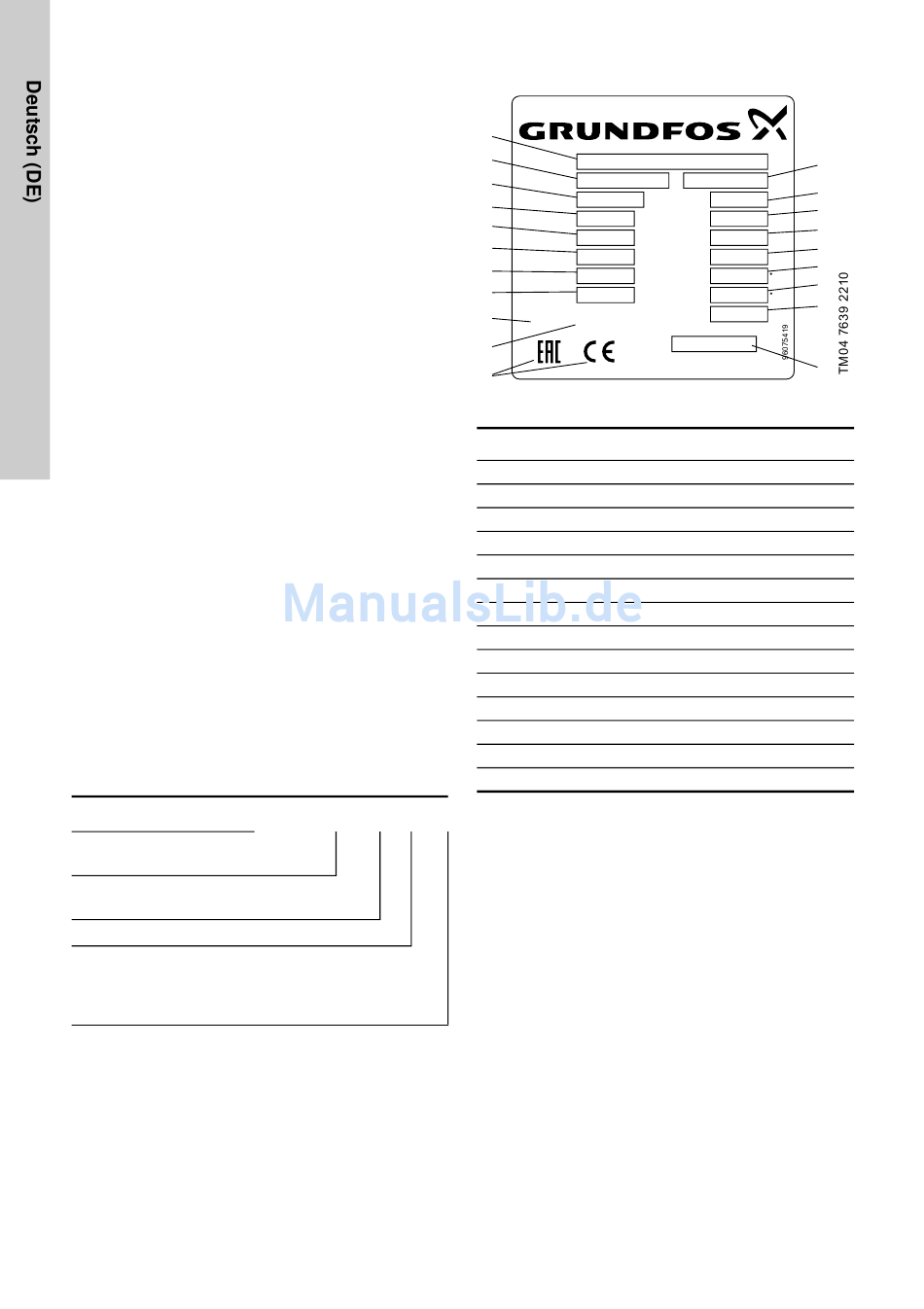

6.5.2 Typenschild
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f
Hz
5
Phases
6
U
V
7
A
I
1/1
8
P
kW
1
19
0197
98127055
20
9
Typenschild der Hebeanlage
Abb. 23
Pos. Beschreibung
1
Typenbezeichnung
2
Produktnummer
3
Produktionscode (Jahr und Woche)
4-8
-
9
CE-Kennzeichen
10
-
11
Seriennummer
12-14 -
15
Maximal zulässige Medientemperatur [°C]
16
Maximal zulässige Umgebungstemperatur [°C]
17
Gewicht [kg]
18
-
19
Bezugsnummer der Leistungserklärung
20
Benannte Stelle
6.6 Membranpumpe
Wir empfehlen, eine Membranpumpe an den Behäl-
ter anzuschließen. Dabei handelt es sich um eine
Verdrängerpumpe, die manuell bedient werden
kann. Sie kann zum Entleeren des Behälters vor
Servicearbeiten oder im Fall eines Stromausfalls ver-
wendet werden. Der Behälter verfügt über einen DN-
40-Auslass für die Pumpe.
6.7 Niveausensorrohr
Der Niveausensor ist als Zubehör erhältlich und für
den Betrieb mit einer Steuerung LC 220 oder LC 221
konzipiert.
Das Niveausensorrohr ist über den Niveausensor-
schlauch mit einem piezoresistiven Niveausensor in
der Steuerung verbunden.
Bei ansteigendem Füllstand wird die Luft im Niveau-
sensorrohr und -schlauch verdichtet. Der piezoresis-
tive Sensor wandelt diese Druckänderung dann in
ein Analogsignal um. Die Steuerung verwendet das
Analogsignal zum Ein- und Ausschalten der Pumpe
und zum Auslösen eines Hochwasseralarms.
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T
Med
C
max
16
T
Amb
C
max
17
G
kg
Made in Germany
18
