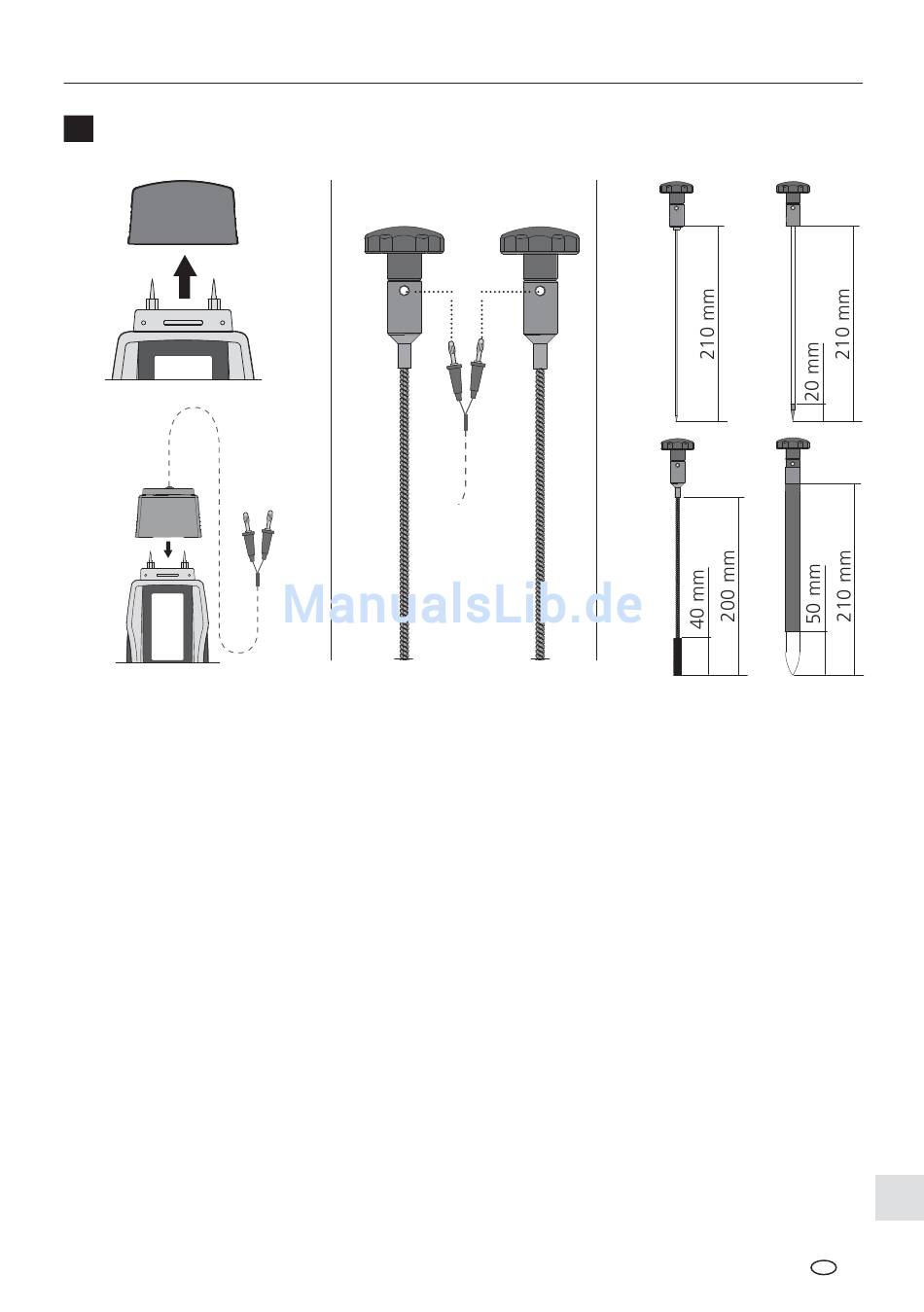

Σύνδεση ηλεκτροδίων βάθους με καλώδιο σύνδεσης (αρ. είδους 082.026A)
1.
2.
Χρήση των ηλεκτρόδιων βάθους
1. Κουμπωτό ηλεκτρόδιο βάθους στρογγυλό (μη μονωμένο, ø 2 mm)
για μέτρηση υγρασίας σε δομικά και μονωτικά υλικά ή μετρήσεις πάνω από αρμούς ή διασταυρώσεις αρμών.
2. Κουμπωτό ηλεκτρόδιο βάθους στρογγυλό (μονωμένο, ø 4 mm)
για μέτρηση υγρασίας σε καλυμμένα επίπεδα δομικών στοιχείων πολλαπλών στρώσεων κατασκευών τοιχοποιίας ή
οροφής.
3. Κουμπωτό ηλεκτρόδιο βάθους ψήκτρας
για μέτρηση υγρασίας σε ομοιογενές δομικό υλικό. Η επαφή γίνεται μέσω της κεφαλής ψήκτρας.
4. Κουμπωτό ηλεκτρόδιο βάθους επίπεδο (μονωμένο, επίπεδο 1 mm)
για αποτελεσματική μέτρηση υγρασίας σε καλυμμένα επίπεδα δομικών στοιχείων πολλαπλών στρώσεων κατασκευών
τοιχοποιίας ή οροφής. Τα ηλεκτρόδια μπορούν να οδηγούνται π.χ. μέσω των περιθωρίων ή των συναρμογών τοίχου /
οροφής.
Χρήση των ηλεκτροδίων βάθους
Η απόσταση των οπών διάτρησης θα πρέπει να είναι μεταξύ 30 και 50 mm και τα ηλεκτρόδια ψήκτρας να έχουν διατομή
8 mm. Μετά τη διάτρηση, σφραγίστε πάλι την οπή και περιμένετε περ. 30 λεπτά, ώστε η υγρασία που έχει εξατμιστεί από
τη θερμότητα της διάτρησης να επιτύχει πάλι την αρχική της τιμή. Διαφορετικά ενδέχεται να αλλοιωθούν τα αποτελέσματα
των τιμών μέτρησης.
MultiWet-Master
1
3.
3
2
4
GR 263
