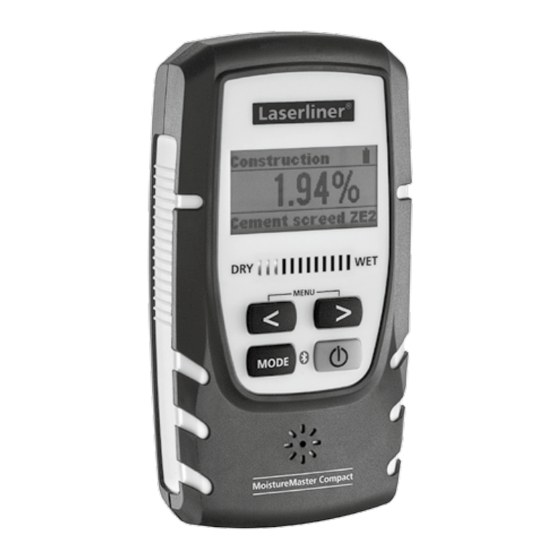

LaserLiner MoistureMaster Compact Plus Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MoistureMaster Compact Plus:
- Bedienungsanleitung (80 Seiten)
Verwandte Anleitungen für LaserLiner MoistureMaster Compact Plus
Inhaltszusammenfassung für LaserLiner MoistureMaster Compact Plus

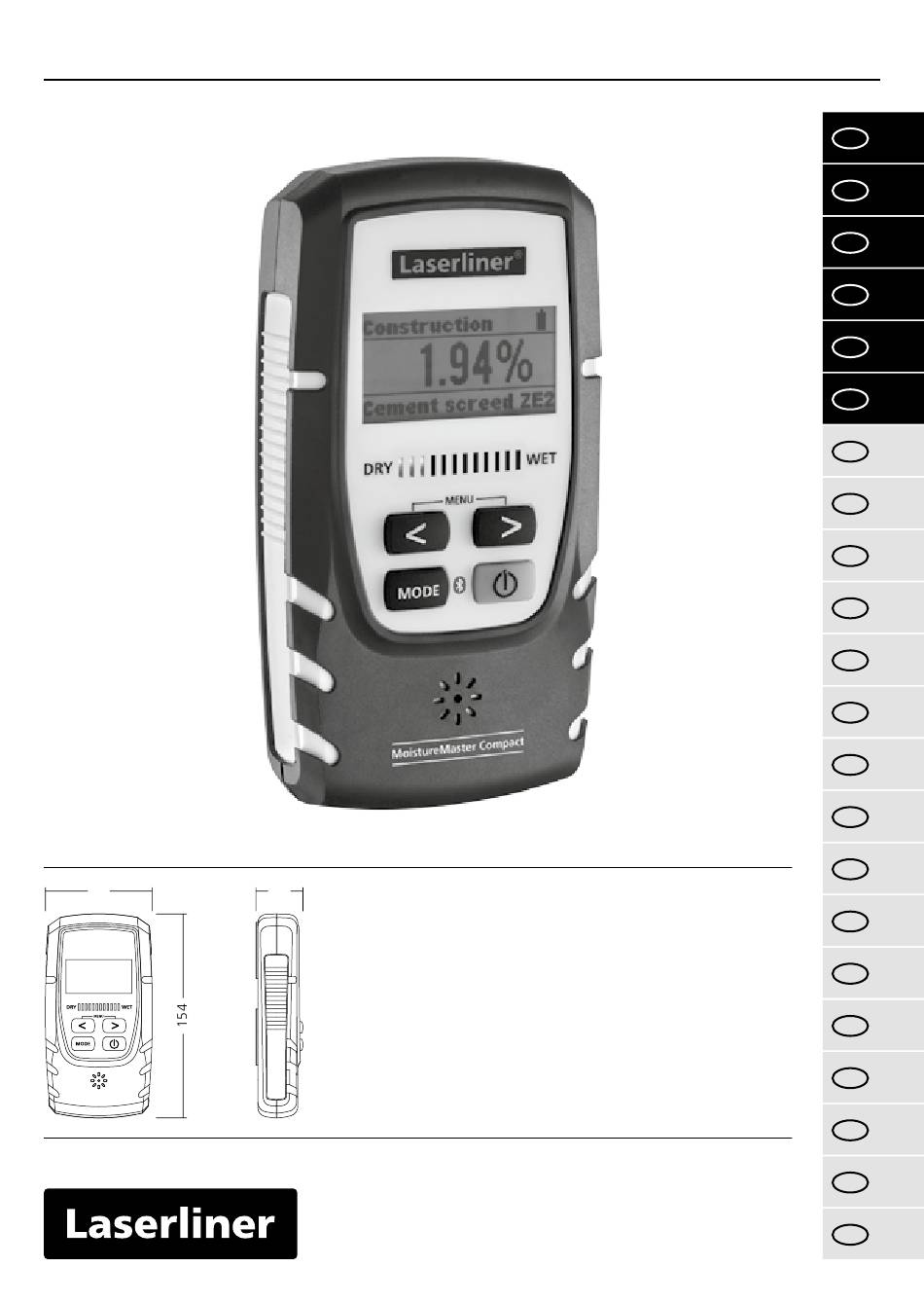

- Seite 1 MoistureMaster Compact Plus All manuals and user guides at all-guides.com...
-
Seite 2: Funktion / Verwendung
All manuals and user guides at all-guides.com Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. -
Seite 3: Sicherheitshinweise
Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MoistureMaster Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar:... -
Seite 4: Einsetzen Der Batterie
All manuals and user guides at all-guides.com Einsetzen der Batterie Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie (6LR61 9V) ein. Dabei auf korrekte Polarität achten. Automatische Abschaltung nach 2 Minuten. 2 sec ON/OFF Umschaltung auf Holz-, Baumaterial-, CM-, Index-, Index Zoom-Modus;... -
Seite 5: Material Auswählen
MoistureMaster Compact Plus All manuals and user guides at all-guides.com Nass/Trocken LED-Anzeige 12 stellige LED: 0…4 LEDs grün = trocken 5…7 LEDs gelb = feucht grün 8…12 LEDs rot = nass gelb Material auswählen Das Gerät verfügt über 5 Modi zur Feuchtigkeitsmessung, in Abhängigkeit zum Material. - Seite 6 All manuals and user guides at all-guides.com Materialtabelle CM-Mode Zementestrich Anhydrit-Estrich Baustoffsorten Zement- Anhydrit- Kalksand- Gipsputz Gasbeton Beton estrich Estrich stein Holzsorten Schwarzweide, Afrormosia Hellrotes Meranti Nussbaum, amerik. amerik. Afzelia Hemlock, westl. Nussbaum, europ. Silberkronen Alaskazeder, Iroko Pekannussbaum Eukalyptus Gelbzeder Sumpfkiefer Khaya Mahagoni Pflaumenbaum...
-
Seite 7: Bargraphanzeige
MoistureMaster Compact Plus All manuals and user guides at all-guides.com Index-Modus / Index Zoom-Modus Material Index Index-Modus Index Zoom-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver- gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. -
Seite 8: Menüsprache
All manuals and user guides at all-guides.com MAX-Wert Der MAX-Wert ist der höchste Messwert innerhalb einer Messung. Durch gleich- zeitiges Drücken der Pfeiltasten wird der MAX-Wert wieder auf null gesetzt. Hierbei ist zu beachten, dass die Sensor Pads auf der Rückseite, während des Tastendrucks, keinen Kontakt zum Messgut oder den Händen haben. - Seite 9 MoistureMaster Compact Plus All manuals and user guides at all-guides.com Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige „Messwert“ gelangen Sie in das Menü. Mit Drücken der Taste „MODE“ kann nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes Drücken der Taste „MODE“...
- Seite 10 All manuals and user guides at all-guides.com Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente.
- Seite 11 MoistureMaster Compact Plus All manuals and user guides at all-guides.com – Es ist darauf zu achten, dass die Sensor Pads einen guten Kontakt zum Material ohne Lufteinschlüsse erhalten. – Durch den Anpressdruck werden Unebenheiten der Oberfläche, sowie kleine Staubpartikel ausgeglichen.
- Seite 12 All manuals and user guides at all-guides.com Holz: Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der Holzarten. Bei Messungen an dünnen Holzplat- ten sollten diese nach Möglichkeit gestapelt werden, da sonst ein zu kleiner Wert angezeigt wird.
-
Seite 13: Datenübertragung
MoistureMaster Compact Plus All manuals and user guides at all-guides.com Datenübertragung Das Gerät verfügt über eine Bluetooth -Funktion, die die Datenübertragung ®* mittels Funktechnik zu mobilen Endgeräten mit Bluetooth -Schnittstelle erlaubt ®* (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth -Verbindung finden Sie unter ®*... - Seite 14 Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=momacopl...
-
Seite 15: General Safety Instructions
The displayed value shown in % refers to the dry mass. Example: 1 kg of material containing 500 g of water = 100% relative material moisture. MoistureMaster Compact Plus is used to determine the moisture content in wood, cement screed CT-C30-F4 DIN EN 13813, anhydrite screed CAF-C25-F5, aerated concrete DIN4165 PP2- 0.35/0.09, plaster as per DIN EN 13279-1 / plaster thickness = 10 mm,... -
Seite 16: Safety Instructions
European Radio Equipment Directive 2014/53/EU (RED). The EU Declaration of Conformity can be found in its entirety at the following address: http://laserliner.com/info?an=momacopl Information on maintenance and care Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. -
Seite 17: Insert Battery
MoistureMaster Compact Plus All manuals and user guides at all-guides.com Insert battery Open the battery compartment on the housing‘s rear side and insert a 9V battery (6LR61 9V). Correct polarity must be observed. Automatic switch-off after 2 minutes. 2 sec... - Seite 18 All manuals and user guides at all-guides.com Wet/dry LED display 12-position LED: 0…4 LEDs green = dry 5…7 LEDs yellow = moist green 8…12 LEDs red = wet yellow Selecting the material The device features 5 modes for measuring moisture, depending on the material in question.
- Seite 19 MoistureMaster Compact Plus All manuals and user guides at all-guides.com Tables of materials CM mode Cement screed Anhydrite screed Types of construction material Cement Anhydrite Aerated Lime malm Plaster Concrete screed screed concrete brick Types of wood Afrormosia Cherry, American...
-
Seite 20: Bar Graph Display
All manuals and user guides at all-guides.com Index mode / Index Zoom mode Material Index Index mode Index Zoom mode Index mode is used to rapidly locate moisture with comparative measure- ments, without a direct output of material moisture in %. The output value (0 through 1000) is an indexed value that increases as material moisture becomes greater. -
Seite 21: Menu Language
MoistureMaster Compact Plus All manuals and user guides at all-guides.com MAX value The MAX value is the maximum measured value within a single measurement. Press both arrow buttons at the same time to reset the MAX value to zero. Do... - Seite 22 All manuals and user guides at all-guides.com To access the menu, simultaneously press and hold the two arrow buttons in the "measured value" display. Press the "MODE" button to set the value for "dry" (Dry Limit). Press "MODE" again to set the value for "wet" (Wet Limit). Language 2 sec ENGLISH...
- Seite 23 MoistureMaster Compact Plus All manuals and user guides at all-guides.com Wet/dry LED indicator In addition to numeric measurement display in % of relative material moisture, the LED display also provides a material-dependent evaluation of moisture. The LED display bar becomes larger, from left to right, with increasing moisture content.
- Seite 24 All manuals and user guides at all-guides.com – Make sure that the sensor pads make good contact with the material with no air inclusions. – The contact pressure compensates for unevenness of the surface and small dust particles. – Measured surface should be free of dust and dirt –...
- Seite 25 MoistureMaster Compact Plus All manuals and user guides at all-guides.com Wood: The measured depth in wood is 30 mm maximum but does vary somewhat with differing wood densities. Measurements made on thin wood boards should, if possible, be made on a stack of these boards as otherwise the measurement will be too low.
-
Seite 26: Data Transfer
(such as a smartphone or tablet). ®* The system prerequisites for a Bluetooth connection are specified at ®* http://laserliner.com/info?an=momacopl The device can set up a Bluetooth connection with Bluetooth 4.0 compatible ®* devices. The range is set to a maximum distance of 10 m from the terminal device... - Seite 27 MoistureMaster Compact Plus All manuals and user guides at all-guides.com Technical data Measurement principle Capacitive measuring principle 8 building materials characteristics Material characteristics 56 wood characteristics Cement screed: 0%…5% Anhydrite screed: 0%…3,3% Plaster: 0%…23,5% Measurement range Aerated concrete: 0%…66,5% Concrete: 0%…5% Lime malm brick: 0%…5,5%...
- Seite 28 MoistureMaster Compact Plus All manuals and user guides at all-guides.com SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
