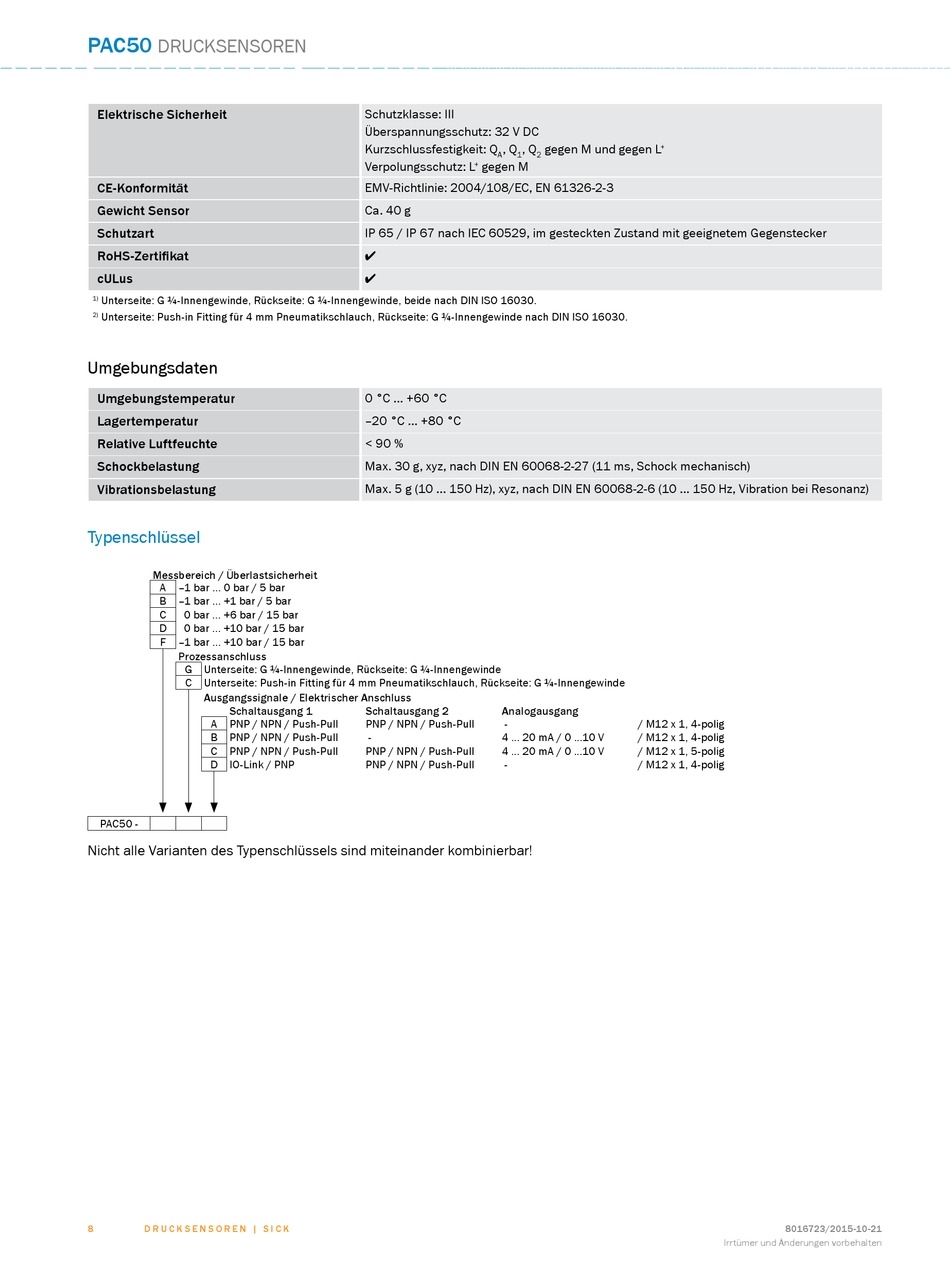

SICK PAC50 Montagehinweise Seite 8

PAC50
DRUCKSENSOREN
Elektrische Sicherheit
CE-Konformität
Gewicht Sensor
Schutzart
RoHS-Zertifikat
cULus
Unterseite: G ¼-Innengewinde, Rückseite: G ¼-Innengewinde, beide nach DIN ISO 16030.
1)
Unterseite: Push-in Fitting für 4 mm Pneumatikschlauch, Rückseite: G ¼-Innengewinde nach DIN ISO 16030.
2)
Umgebungsdaten
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchte
Schockbelastung
Vibrationsbelastung
Typenschlüssel
Messbereich / Überlastsicherheit
A –1 bar ... 0 bar / 5 bar
B –1 bar ... +1 bar / 5 bar
C 0 bar ... +6 bar / 15 bar
D 0 bar ... +10 bar / 15 bar
F –1 bar ... +10 bar / 15 bar
Prozessanschluss
G
C
PAC50 -
Nicht alle Varianten des Typenschlüssels sind miteinander kombinierbar!
O
8 D R U C K S E N S O R E N | S I C K
Schutzklasse: III
Überspannungsschutz: 32 V DC
Kurzschlussfestigkeit: Q
Verpolungsschutz: L
EMV-Richtlinie: 2004/108/EC, EN 61326-2-3
Ca. 40 g
IP 65 / IP 67 nach IEC 60529, im gesteckten Zustand mit geeignetem Gegenstecker
l
l
0 °C ... +60 °C
–20 °C ... +80 °C
< 90 %
Max. 30 g, xyz, nach DIN EN 60068-2-27 (11 ms, Schock mechanisch)
Max. 5 g (10 ... 150 Hz), xyz, nach DIN EN 60068-2-6 (10 ... 150 Hz, Vibration bei Resonanz)
Unterseite: G ¼-Innengewinde, Rückseite: G ¼-Innengewinde
Unterseite: Push-in Fitting für 4 mm Pneumatikschlauch, Rückseite: G ¼-Innengewinde
Ausgangssignale / Elektrischer Anschluss
Schaltausgang 1 Schaltausgang 2
A PNP / NPN / Push-Pull PNP / NPN / Push-Pull
B PNP / NPN / Push-Pull -
C PNP / NPN / Push-Pull PNP / NPN / Push-Pull
D IO-Link / PNP PNP / NPN / Push-Pull
, Q , Q gegen M und gegen L
A 1 2
gegen M
+
Analogausgang
- / M12 x 1, 4-polig
4 ... 20 mA / 0 ...10 V / M12 x 1, 4-polig
4 ... 20 mA / 0 ...10 V / M12 x 1, 5-polig
- / M12 x 1, 4-polig
+
8016723/2015-10-21
Irrtümer und Änderungen vorbehalten
