SICK PAC50 Montagehinweise Seite 11

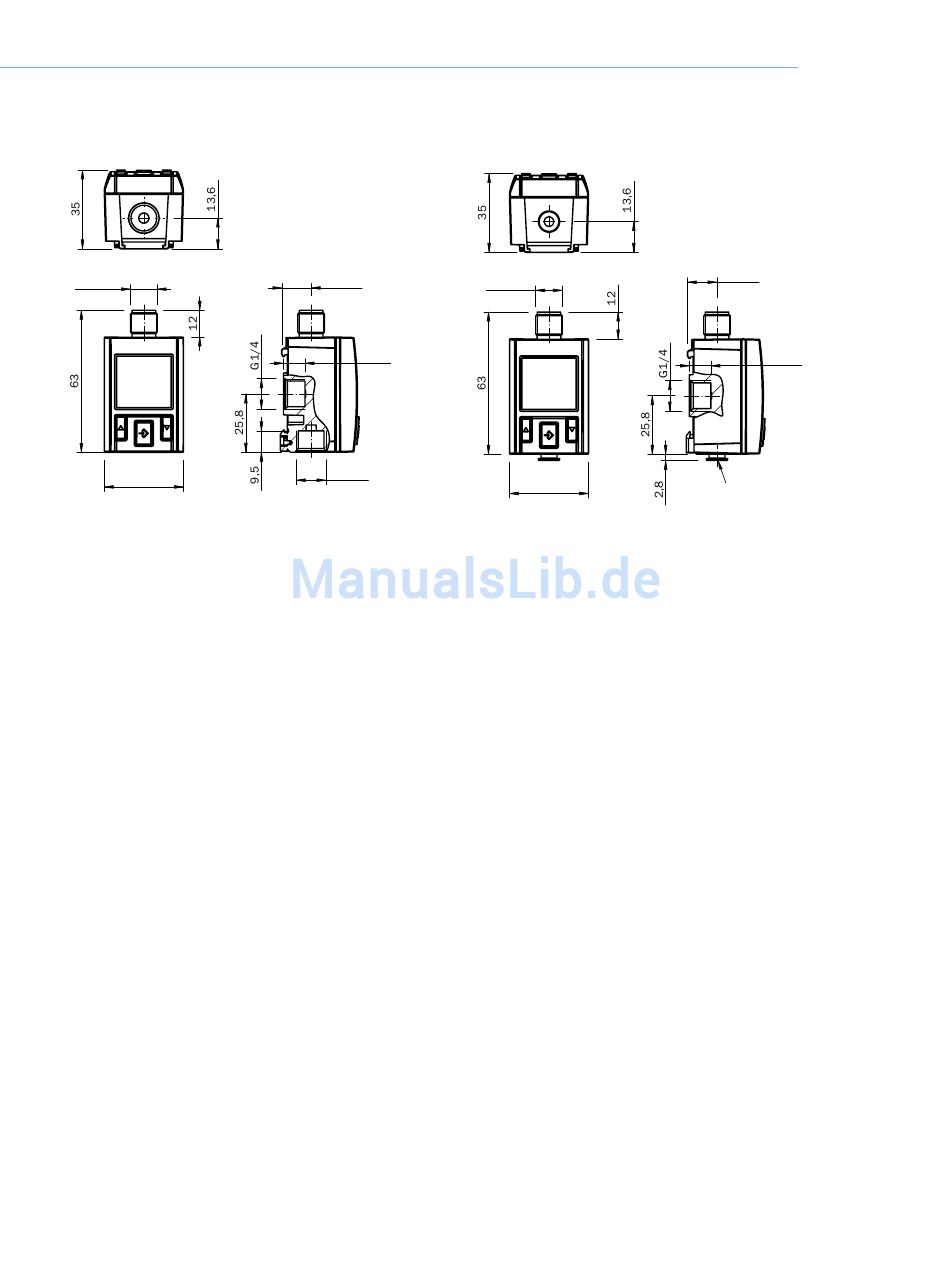

Maßzeichnungen
(Maße in mm)
Unterseite: G ¼-Innengewinde, Rückseite: G ¼-Innengewinde
M12x1
35
8016723/2015-10-21
Irrtümer und Änderungen vorbehalten
Unterseite: Push-in Fitting für 4 mm Pneumatikschlauch,
Rückseite: G ¼-Innengewinde
13,6
M12x1
9,5
G1/4
DRUCKSENSOREN
35
Push-in Fitting
ø 4 mm
D R U C K S E N S O R E N | S I C K
PAC50
A
13,6
9,5
1 1
