PAC50
DRUCKSENSOREN

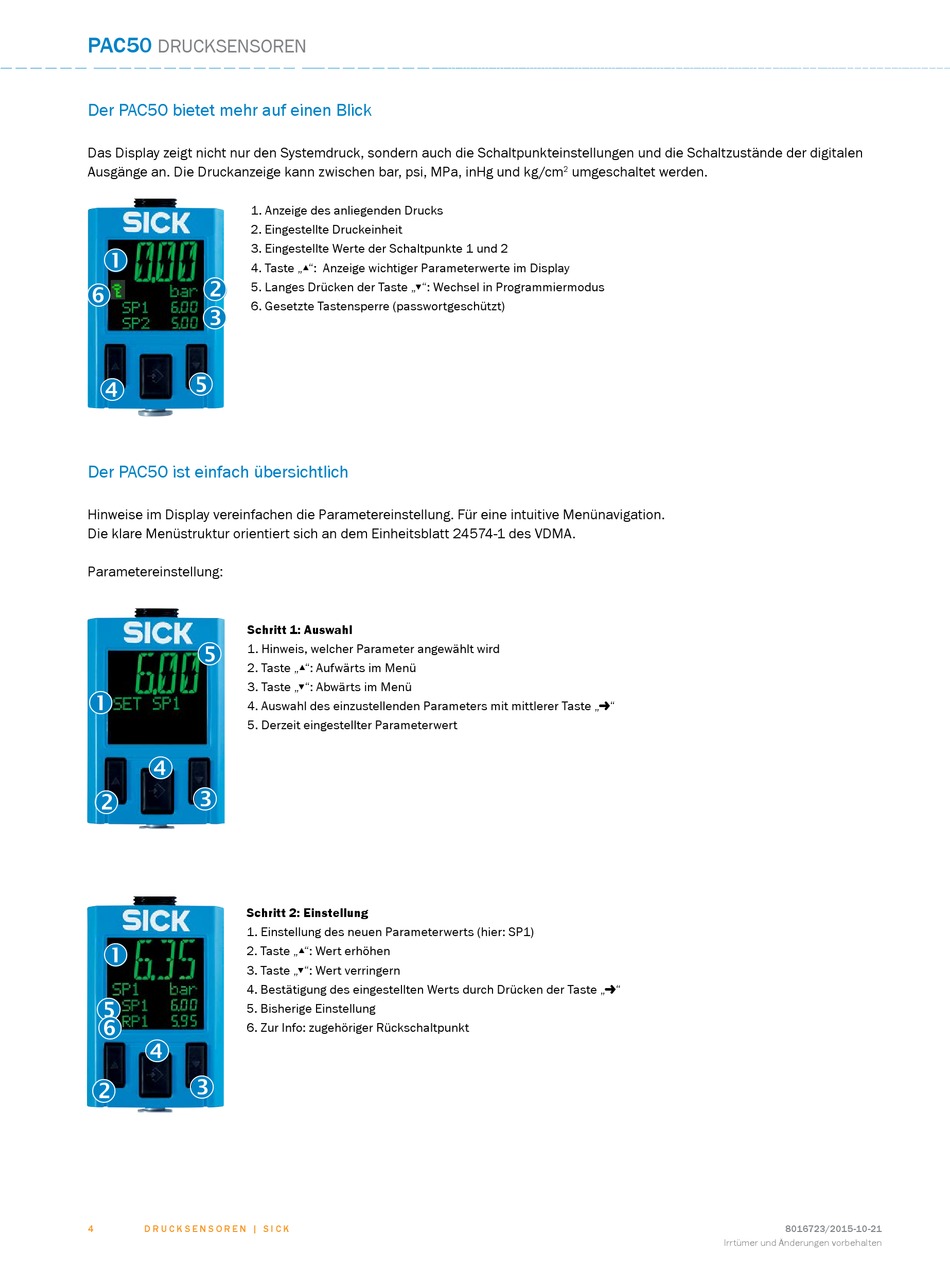

Der PAC50 bietet mehr auf einen Blick
Das Display zeigt nicht nur den Systemdruck, sondern auch die Schaltpunkteinstellungen und die Schaltzustände der digitalen
Ausgänge an. Die Druckanzeige kann zwischen bar, psi, MPa, inHg und kg/cm

6
5
4
Der PAC50 ist einfach übersichtlich
Hinweise im Display vereinfachen die Parametereinstellung. Für eine intuitive Menünavigation.
Die klare Menüstruktur orientiert sich an dem Einheitsblatt 24574-1 des VDMA.
Parametereinstellung:
5

4
3
2
O

5
6
4
3
2
4 D R U C K S E N S O R E N | S I C K
1. Anzeige des anliegenden Drucks
2. Eingestellte Druckeinheit
3. Eingestellte Werte der Schaltpunkte 1 und 2
4. Taste „▴": Anzeige wichtiger Parameterwerte im Display
2
5. Langes Drücken der Taste „▾": Wechsel in Programmiermodus
6. Gesetzte Tastensperre (passwortgeschützt)
3
Schritt 1: Auswahl
1. Hinweis, welcher Parameter angewählt wird
2. Taste „▴": Aufwärts im Menü
3. Taste „▾": Abwärts im Menü
4. Auswahl des einzustellenden Parameters mit mittlerer Taste „"
5. Derzeit eingestellter Parameterwert
Schritt 2: Einstellung
1. Einstellung des neuen Parameterwerts (hier: SP1)
2. Taste „▴": Wert erhöhen
3. Taste „▾": Wert verringern
4. Bestätigung des eingestellten Werts durch Drücken der Taste „"
5. Bisherige Einstellung
6. Zur Info: zugehöriger Rückschaltpunkt
umgeschaltet werden.
2
