4.2.2 PE-Schutzleiteranschluss

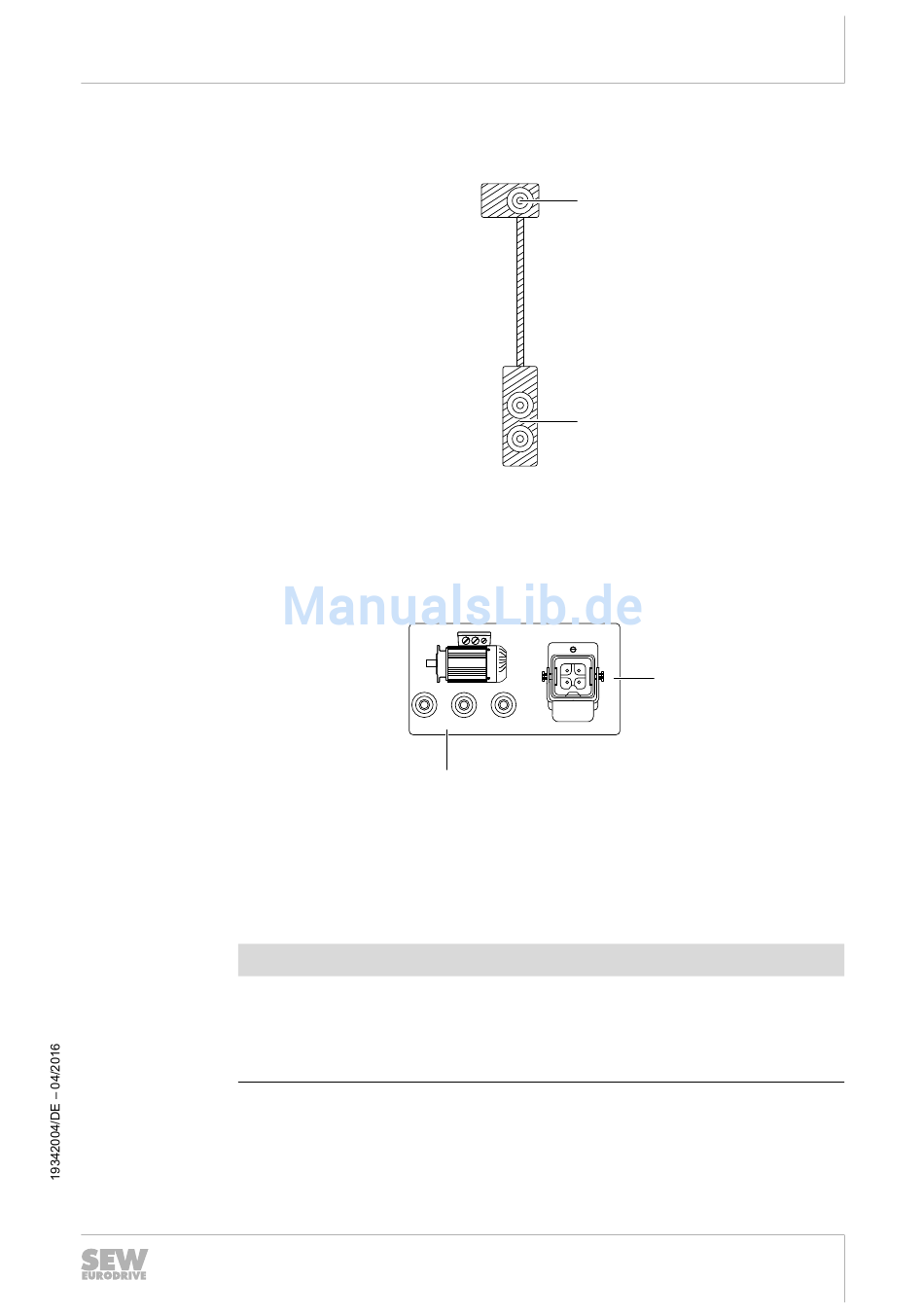

Folgende Abbildung zeigt die PE-Schutzleiteranschlüsse.
[1]
[2]
4.2.3 X2: Motoranschluss
Folgende Abbildung zeigt die Anschlüsse für den Motor.
[1]
[2]
Sie können den Motor über die 4-mm-Anschlüsse der Motorphasen U, V und W oder
über den Phoenix-Stecker anschließen.
ACHTUNG
Beschädigung oder Zerstörung des Didaktikmoduls durch Überbelastung.
Mögliche Sachschäden.
•
PE-Schutzanschluss Leistungsteil
PE-Schutzanschluss Motor
U
[2]
Motoranschluss Phoenix-Stecker (Typ HC-A3-EBUS (3-polig und PE), Teile-Nr.
1773093)
Motorphase U, V, W
Schließen Sie nur einen Motor entweder am Motoranschluss Phoenix-Stecker [1]
oder an den Motorphasen [2] an.
Betriebsanleitung – Frequenzumrichter MOVITRAC
[1]
PE
[2]
PE
X2
V W
Motor 0.55 kW max.
Installation
Elektrische Anschlüsse
14979704843
[1]
9007206962988555
®
B-Modul (MCB 5A3)
