TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | OI/TTF200-DE REV. A
6.3.5

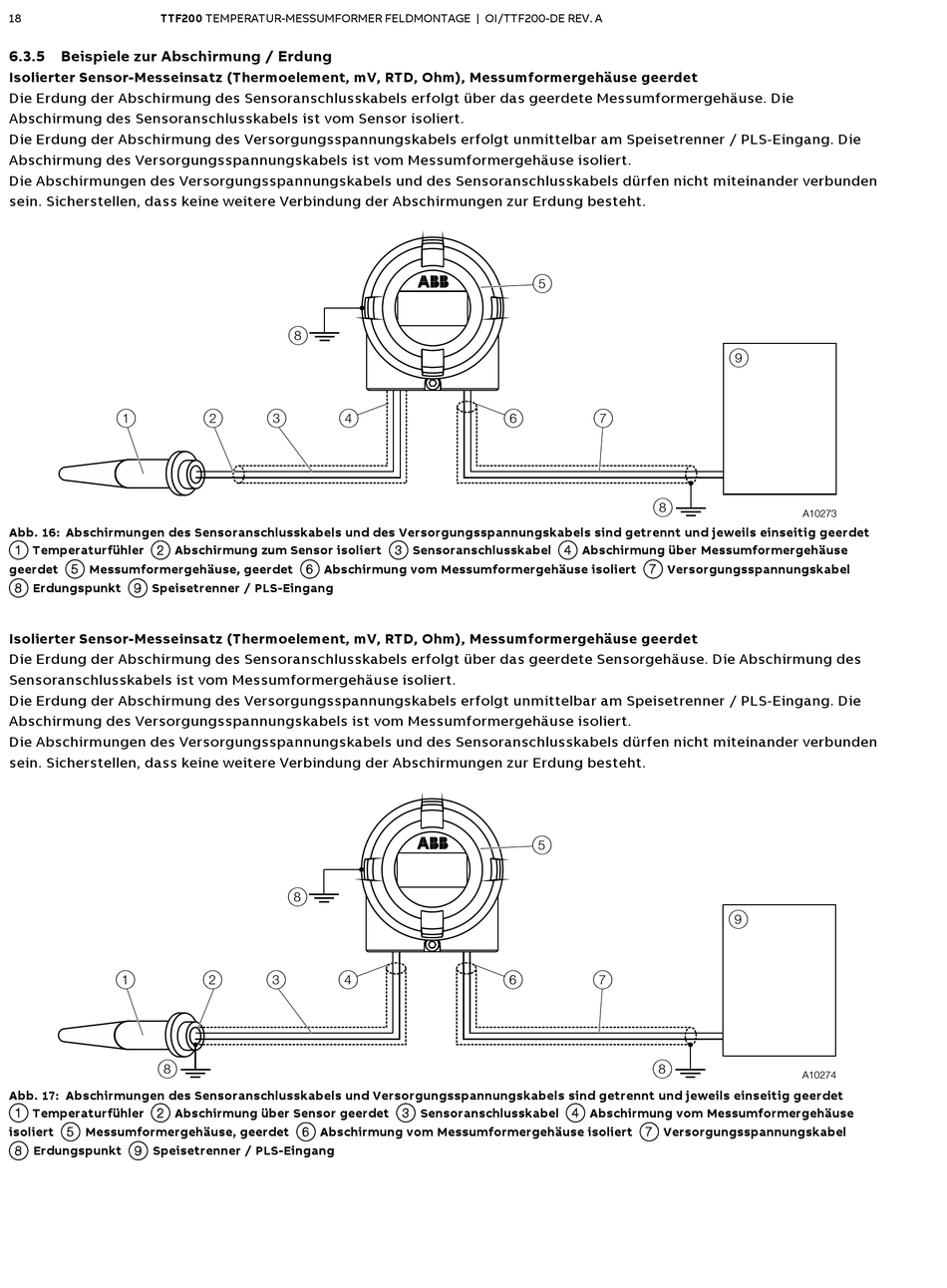

Beispiele zur Abschirmung / Erdung
Isolierter Sensor-Messeinsatz (Thermoelement, mV, RTD, Ohm), Messumformergehäuse geerdet
Die Erdung der Abschirmung des Sensoranschlusskabels erfolgt über das geerdete Messumformergehäuse. Die
Abschirmung des Sensoranschlusskabels ist vom Sensor isoliert.
Die Erdung der Abschirmung des Versorgungsspannungskabels erfolgt unmittelbar am Speisetrenner / PLS-Eingang. Die
Abschirmung des Versorgungsspannungskabels ist vom Messumformergehäuse isoliert.
Die Abschirmungen des Versorgungsspannungskabels und des Sensoranschlusskabels dürfen nicht miteinander verbunden
sein. Sicherstellen, dass keine weitere Verbindung der Abschirmungen zur Erdung besteht.
1
Abb. 16: Abschirmungen des Sensoranschlusskabels und des Versorgungsspannungskabels sind getrennt und jeweils einseitig geerdet
1 Temperaturfühler 2 Abschirmung zum Sensor isoliert 3 Sensoranschlusskabel 4 Abschirmung über Messumformergehäuse
geerdet 5 Messumformergehäuse, geerdet 6 Abschirmung vom Messumformergehäuse isoliert 7 Versorgungsspannungskabel
8 Erdungspunkt 9 Speisetrenner / PLS-Eingang
Isolierter Sensor-Messeinsatz (Thermoelement, mV, RTD, Ohm), Messumformergehäuse geerdet
Die Erdung der Abschirmung des Sensoranschlusskabels erfolgt über das geerdete Sensorgehäuse. Die Abschirmung des
Sensoranschlusskabels ist vom Messumformergehäuse isoliert.
Die Erdung der Abschirmung des Versorgungsspannungskabels erfolgt unmittelbar am Speisetrenner / PLS-Eingang. Die
Abschirmung des Versorgungsspannungskabels ist vom Messumformergehäuse isoliert.
Die Abschirmungen des Versorgungsspannungskabels und des Sensoranschlusskabels dürfen nicht miteinander verbunden
sein. Sicherstellen, dass keine weitere Verbindung der Abschirmungen zur Erdung besteht.
1
8
Abb. 17: Abschirmungen des Sensoranschlusskabels und Versorgungsspannungskabels sind getrennt und jeweils einseitig geerdet
1 Temperaturfühler 2 Abschirmung über Sensor geerdet 3 Sensoranschlusskabel 4 Abschirmung vom Messumformergehäuse
isoliert 5 Messumformergehäuse, geerdet 6 Abschirmung vom Messumformergehäuse isoliert 7 Versorgungsspannungskabel
8 Erdungspunkt 9 Speisetrenner / PLS-Eingang
8
2
3
4
8
2
3
4
5
6
7
8
5
6
7
8
9
