KeyStone EPI-2 ELEKTRIScHER ScHWENKANTRIEB
BetrieBs- und Wartungsanleitung
Warnung
Antrieb mit Armatur niemals anheben, ohne die
Transportgurte um beide Bauteile (Antrieb und
Armatur) gelegt und gesichert zu haben.
Einheit niemals am Handrad anheben!
4.4 antriebsaufbau auf die armatur
Armatur voll öffnen.
Antrieb von Hand in AUF-Endlage fahren
(prüfen anhand der mechanischen
Stellungsanzeige) und Drehrichtung von
Armatur und Antrieb überprüfen. Der Antrieb
sollte so montiert werden, dass er gegen den
Uhrzeigersinn öffnet und im Uhrzeigersinn
schließt.
Der EPI-2-Antrieb kann auf zwei verschiedene
Arten auf eine Armatur montiert werden:
Direktmontage:
Armaturenwellenzapfen in die entsprechend
geformte Abtriebswelle (Steckkupplung)
des Antriebes stecken. Achten Sie darauf,
dass eine korrekte Verbindung gegeben
ist. Armaturenkopfflansch mit passenden
Schrauben am Montageflansch des Antriebes
befestigen.
aufbau mit montagesatz:
Montieren Sie den Montagesatz (Konsole und
Adapter) auf den Kopfflansch der Armatur.
Setzen Sie dann den Antrieb so auf den
Montagesatz, dass der Adapter korrekt in die
Steckkupplung eingreift.
Schrauben Sie den Antrieb mit passenden
Schrauben auf dem Montagesatz fest.
4.5 handbetätigung
Der EPI-2-Antrieb ist standardmäßig mit
einem Handrad zur manuellen Betätigung
ausgerüstet, um ihn bei Spannungsausfall oder
beim Einstellen betätigen zu können.
Das Handrad ist immer im Eingriff, dreht sich
aber bei Motorbetrieb aus Sicherheitsgründen
nicht mit.
Handrad rechts herum drehen, um Antrieb in
ZU-Richtung zu fahren; links herum, um ihn
nach AUF zu fahren.
Drehrichtung während des Handbetriebs an der
mechanischen Stellungsanzeige prüfen.
Warnung
Handbetätigung nur mit Handrad vornehmen.
Die Verwendung von Verlängerungsstangen,
Schraubenschlüsseln, Rohrzangen oder ähnlichen
Hilfsmitteln zur Betätigung des Handrads kann zu
Beschädigungen am Antrieb oder an der Armatur
sowie körperlichen Verletzungen führen.

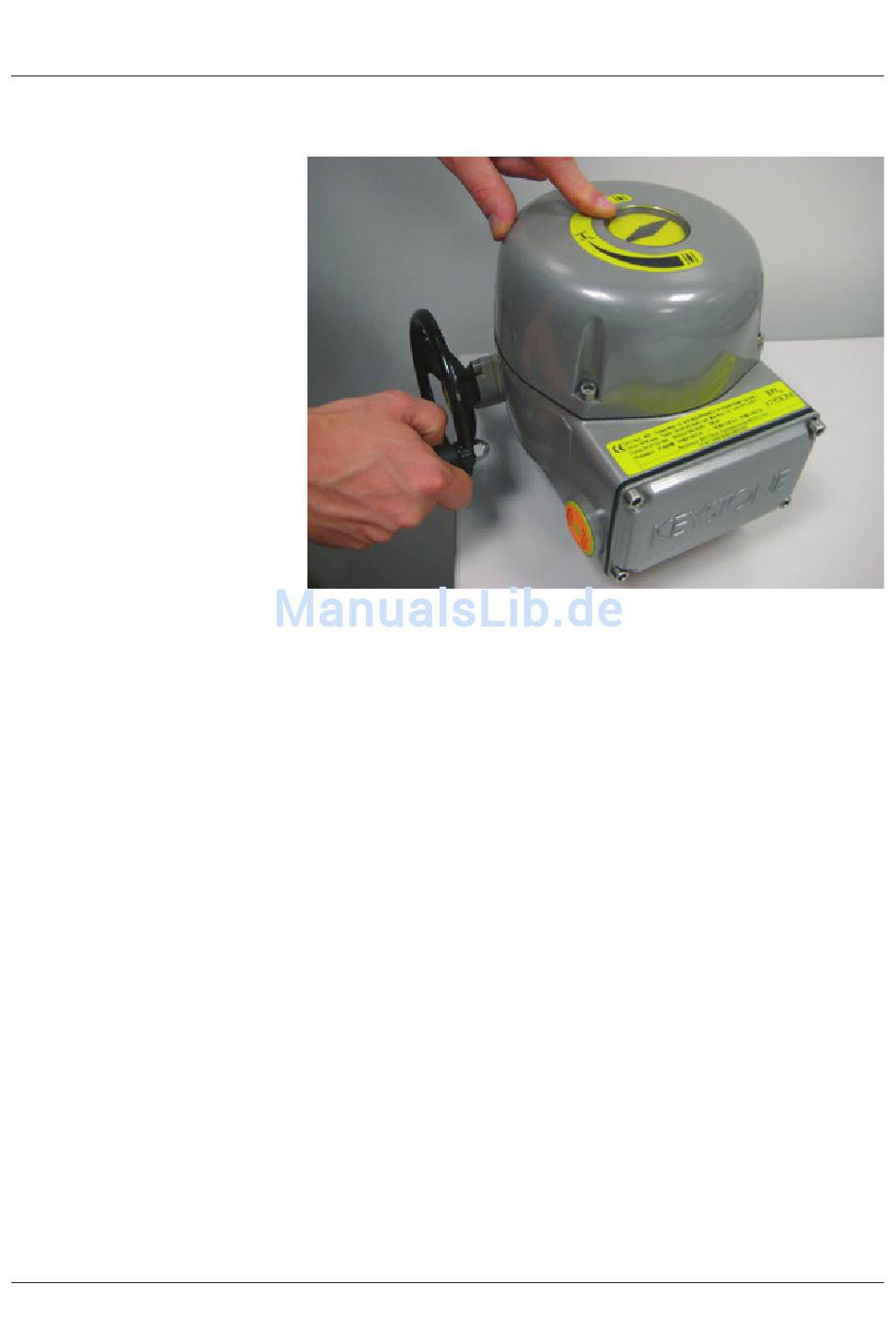

ABBILDUNG 6
Handbetätigung
