KeyStone EPI-2 ELEKTRIScHER ScHWENKANTRIEB
BetrieBs- und Wartungsanleitung

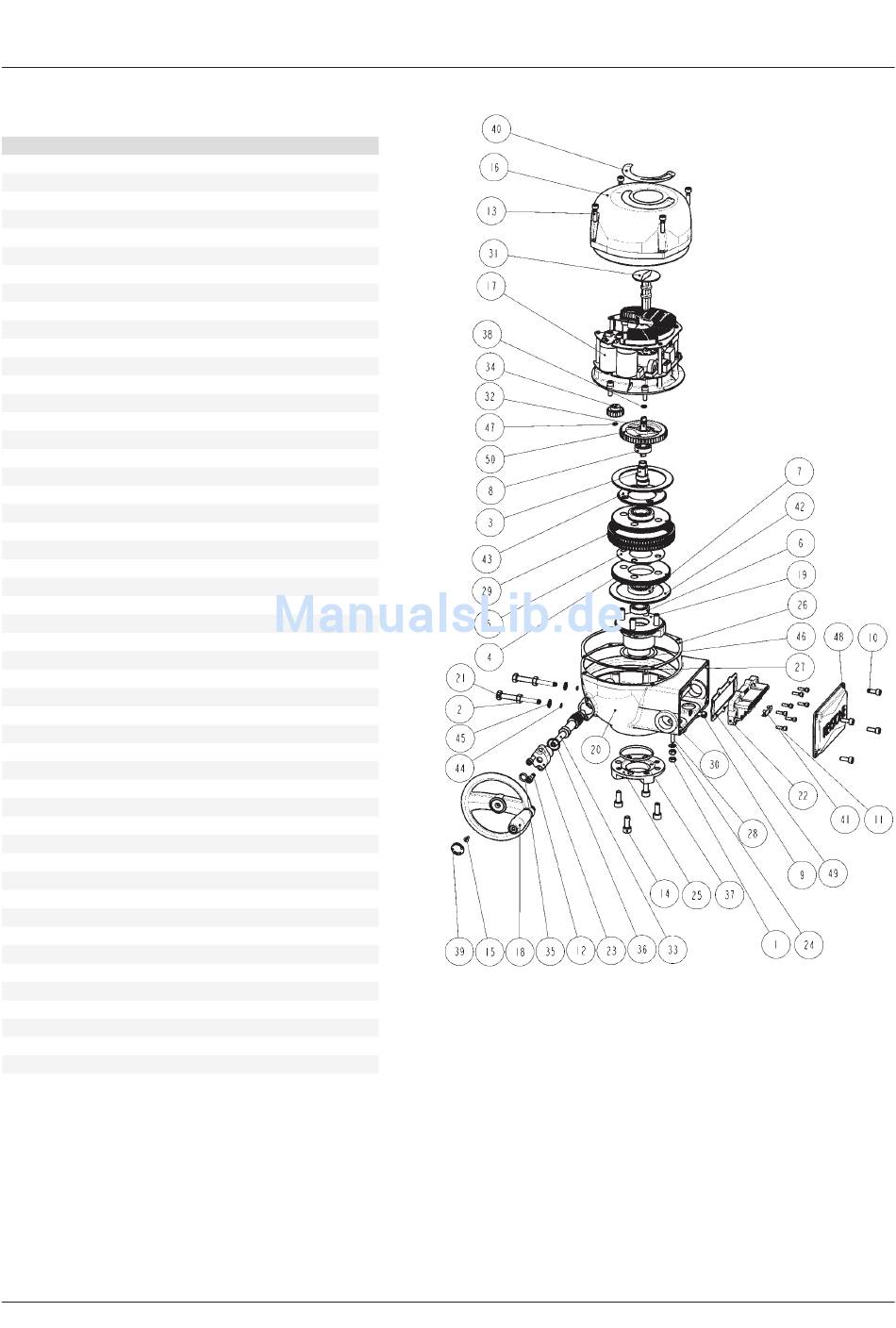

ePi-2 antrieBSgröSSe 063 – allgemeine ÜBerSicht
unD StÜcKliSte
Pos. Beschreibung
1 Mutter UNI 5588-M6
2 Mutter UNI 5588-M8
3 Exzenter
4 Planetenrad
5 Distanzscheibe
6 Kugellager Typ 16002
7 Kugellager Typ 16004
8 Kugellager Typ 6001
9 Schraube UNI 5931-M6x8
10 Schraube UNI 5931-M6x16
11 Schraube UNI 5931-M4x14
12 Schraube UNI 5931-M6x18
13 Schraube UNI 5931-M6x25
14 Schraube UNI 5931-M8x20
15 Schraube UNI 5933-M4x10
16 Antriebsdeckel
17 Antriebs- und Steuereinheit
18 Handrad
19 Abtriebseinheit
20 Gehäuse (Standardausführung)
21 Anschlagschraube
22 Klemmleiste
23 Abdeckung Schneckenwelle
24 Scheibe UNI 8842-J6
25 Montageflansch ISO 5211 F05-F07
26 Deckeldichtung
27 Stehbolzen UNI EN 22338
28 Erdungsschraube
29 Feststehender Zahnkranz
30 Dichtung
31 Stellungsanzeiger
32 Anzeigewelle
33 Handradschneckenwelle
34 Motorritzel
35 O-Ring Di=10,77/S=2,62
36 O-Ring Di=18,77/S=1,78
37 O-Ring Di=52,07/S=2,62
38 O-Ring Di=6,07/S=1,78
39 Kappe
40 Stellungsanzeigeschild
41 Stromklemmenschutz
42 Ring
43 Ring für Stiftausrichtung
44 Ring RW 7 UNI 7433
45 Dichtungsscheibe 8.3
46 Gleitring
47 Sprengring D.6
48 Anschlusskastendeckel
49 Anschlussraumdichtung
50 Zahnrad
* = empfohlenes Ersatzteil
anzahl
2
2
1
2
1
1
2
1
1
4
7
2
4
4
1
1
1
1
1
1
2
1
1
1
1
1*
1
1
1
1*
1
1
1
1
1*
1*
1*
1*
1
1
1
2
1
2
2
1
1
1
1*
1
