5.5 Hochdruckpumpe
1
Schraube Kolbenpatrone
3
Zirkonkolben mit Kolbenschaft
Bestellnummer: 6.2824.070
5
Feder
Bestellnummer: 6.2824.060
7
Kolbenpatrone
50
￭￭￭￭￭￭￭￭
Stützring aus dem Pumpenkopf herausnehmen und zu den übri-
￭
gen Teilen legen.
1
2 3

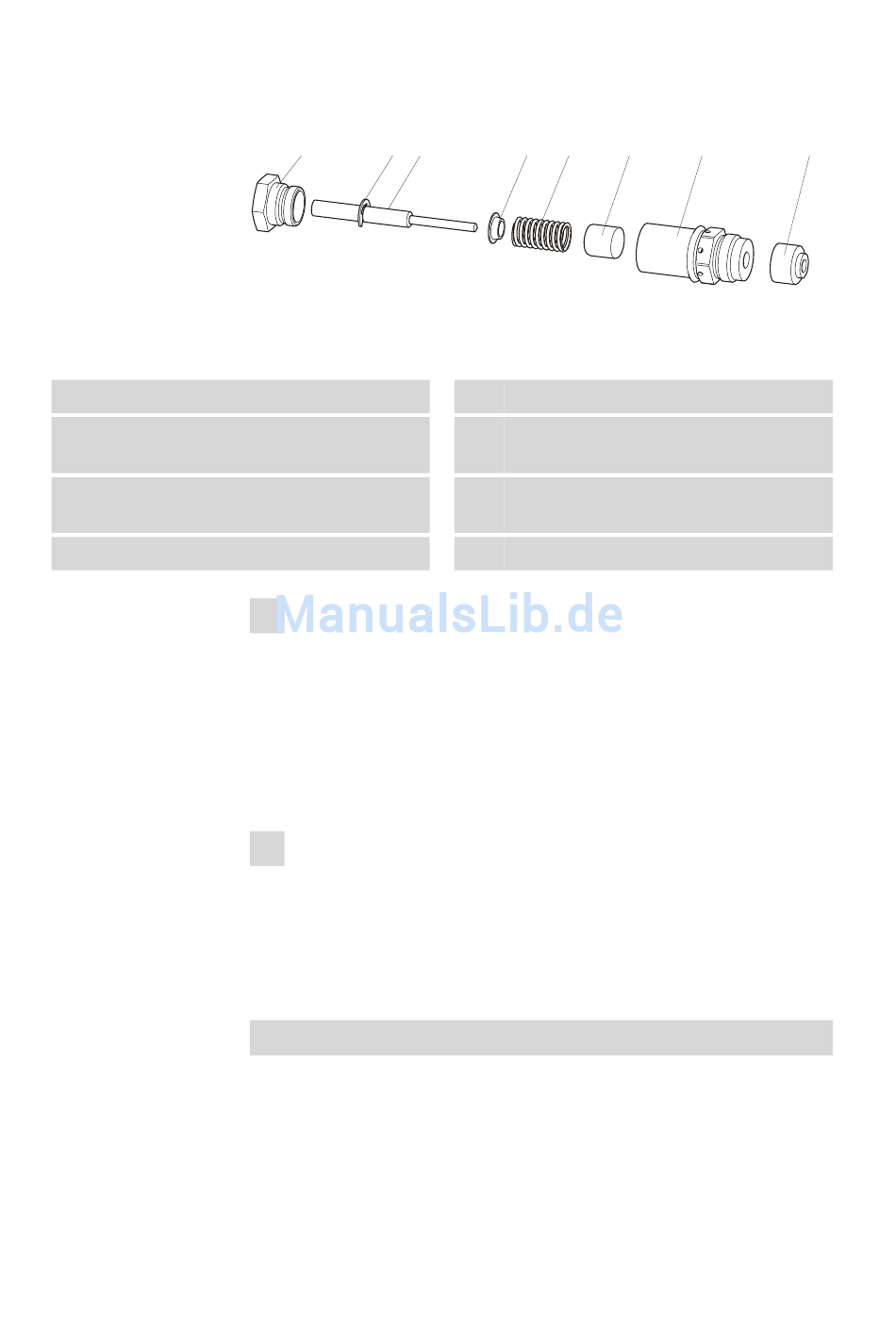

Abbildung 21
3 Bestandteile des Kolbens reinigen
Durch Abrieb oder Ablagerungen verunreinigte Zirkonkolben mit
￭
feinem Scheuerpulver reinigen, mit Reinstwasser partikelfrei
abspülen und trocknen.
Stärker verschmutzte oder zerkratzte Zirkonkolben ersetzen
(Ersatzteil: Zirkonkolben 6.2824.070).
Übrige Teile des Kolbens spülen und mit einem fusselfreien Tuch
￭
trocknen.
4 Kolben zusammensetzen
Kunststoffinnenhülse, Feder, und Federteller in die Kolbenpatrone
￭
einsetzen.
Zirkonkolben vorsichtig in die Kolbenpatrone hineinschieben, bis
￭
die Spitze durch die kleine Öffnung der Kolbenpatrone austritt.
Schraube aufsetzen und von Hand fest zuschrauben.
￭
Kolbendichtung austauschen
Zum Entfernen der Kolbendichtung aus dem Pumpenkopf wird das Spezi-
alwerkzeug (6.2617.010) (siehe Abbildung 22, Seite 51) benötigt. Es
besteht aus zwei Teilen: einer Spitze zum Entfernen der alten Kolbendich-
tung und einer Hülse zum Einsetzen der neuen Kolbendichtung.
4
5
Bestandteile der Kolbenpatrone
2
Sicherungsscheibe
4
Federteller
6
Kunststoffinnenhülse
Schützt vor metallischem Abrieb.
8
Stützring
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
6
7
882 Compact IC plus – Cation
