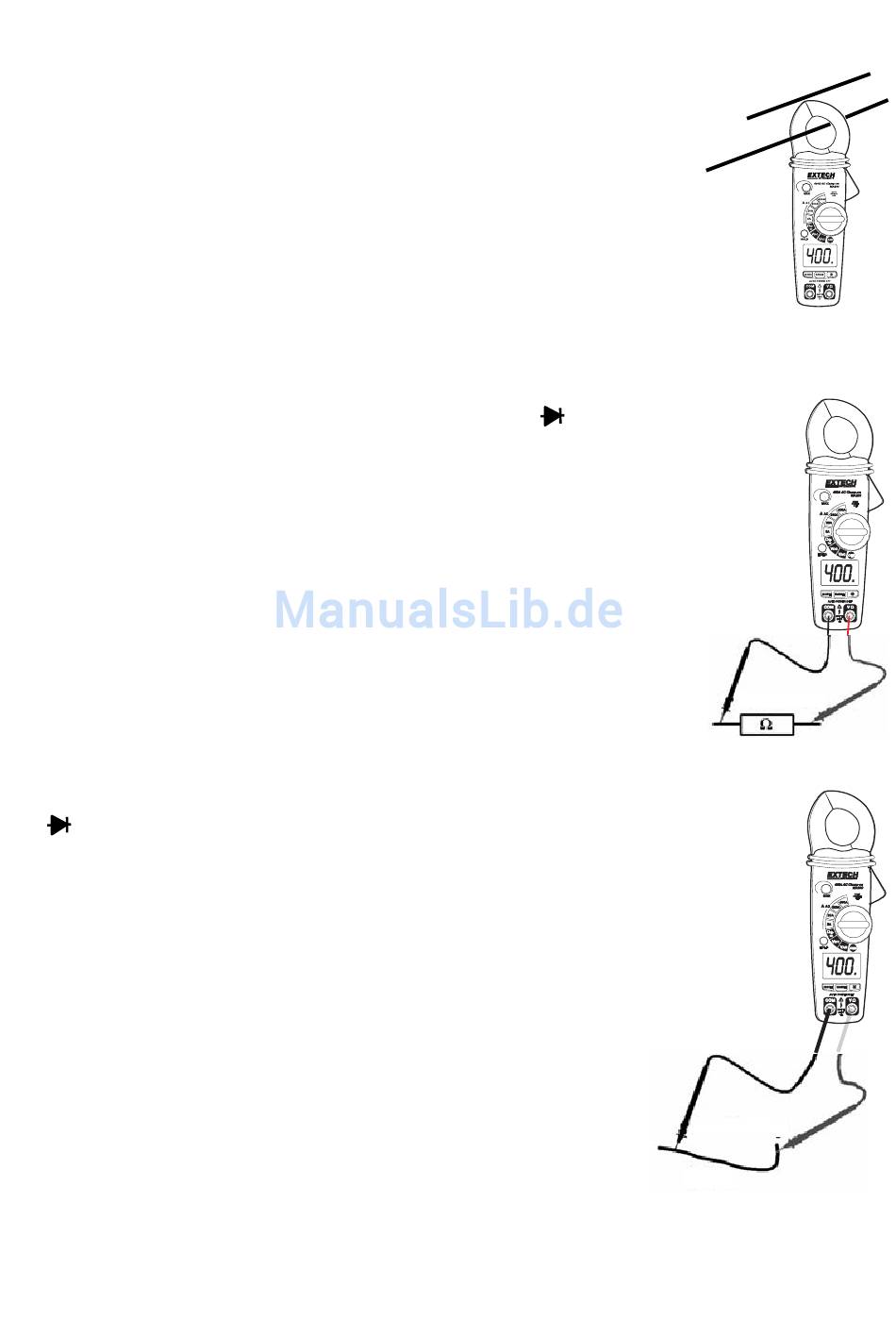

Wechselstrom-Messungen
WARNUNG: Stellen Sie sicher, dass die Messleitungen vom
Messinstrument getrennt sind, bevor Strommessungen mit der Zange
durchgeführt werden.
1. Stellen Sie den Funktionswahlschalter auf den Bereich 400A oder 200A.
Wenn der zu messende Bereich nicht bekannt ist, wählen Sie zuerst den
höheren Bereich und schalten Sie dann, falls notwendig, auf den
niedrigeren Bereich um.
2. Betätigen Sie den Schalter, um die Stromzange zu öffnen. Umgeben Sie
den Leiter, der gemessen werden soll.
3. Die LCD des Zangenmultimeters zeigt den Messwert an.
Widerstands-Messungen
1. Stellen Sie den Funktionswahlschalter auf die Position
2. Stecken Sie die schwarze Messleitung in die negative (COM) Buchse und
die rote Messleitung in die positive (VΩ) Buchse.
3. Berühren Sie mit der Messfühlerspitze den zu messenden Stromkreis
parallel zur zu messenden Stelle. Es ist am besten, eine Seite der zu
messenden Stelle vom Stromkreis zu trennen, so beeinflusst der
Stromkreis nicht den Widerstandsmesswert.
4. Lesen Sie den Widerstand in der Anzeige ab.
Durchgangs-Messungen
1. Stellen Sie den Funktionswahlschalter auf die Position Ω
•)))
2. Betätigen Sie die Modustaste, um •))) auf der Anzeige anzuzeigen.
3. Stecken Sie die schwarze Messleitung in die negative (COM)
Buchse und die rote Messleitung in die positive (VΩ ) Buchse.
4. Berühren Sie mit der Messfühlerspitze den zu messenden
Stromkreis oder die Leitung.
5. Wenn der Widerstand kleiner als ca. 30 Ω ist, dann ertönt ein
akustisches Signal. Wenn der Stromkreis offen ist, dann zeigt die
Anzeige "OL." an.
Ω
•))).
5
MA200-EU-GE-V2.2-3/12
