1

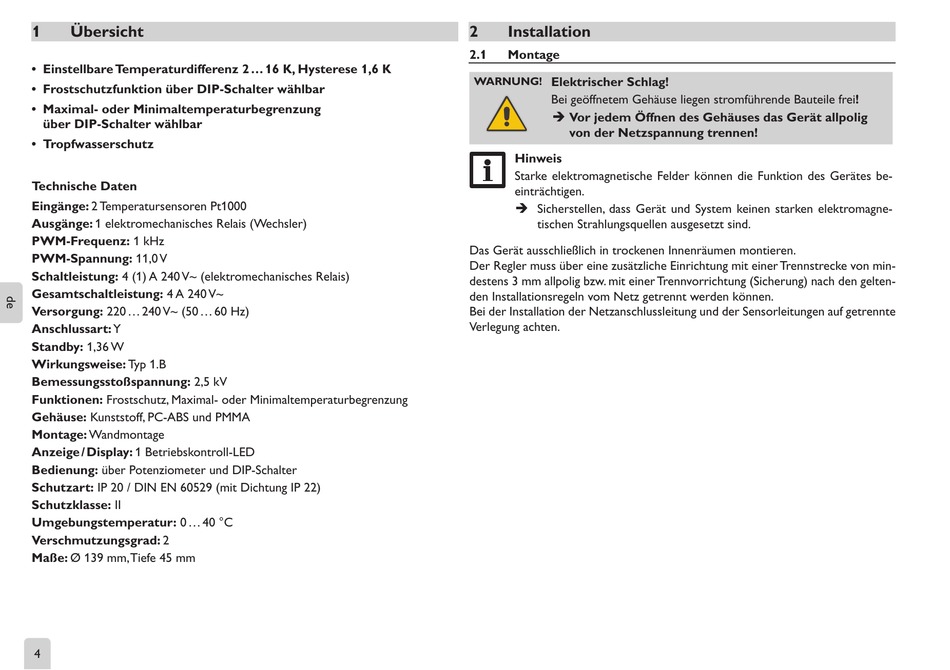

Übersicht
• Einstellbare Temperaturdifferenz 2 ... 16 K, Hysterese 1,6 K
• Frostschutzfunktion über DIP-Schalter wählbar
• Maximal- oder Minimaltemperaturbegrenzung
über DIP-Schalter wählbar
• Tropfwasserschutz
Technische Daten
Eingänge: 2 Temperatursensoren Pt1000
Ausgänge: 1 elektromechanisches Relais (Wechsler)
PWM-Frequenz: 1 kHz
PWM-Spannung: 11,0 V
Schaltleistung: 4 (1) A 240 V~ (elektromechanisches Relais)
Gesamtschaltleistung: 4 A 240 V~
Versorgung: 220 ... 240 V~ (50 ... 60 Hz)
Anschlussart: Y
Standby: 1,36 W
Wirkungsweise: Typ 1.B
Bemessungsstoßspannung: 2,5 kV
Funktionen: Frostschutz, Maximal- oder Minimaltemperaturbegrenzung
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage
Anzeige / Display: 1 Betriebskontroll-LED
Bedienung: über Potenziometer und DIP-Schalter
Schutzart: IP 20 / DIN EN 60529 (mit Dichtung IP 22)
Schutzklasse: II
Umgebungstemperatur: 0 ... 40 °C
Verschmutzungsgrad: 2
Maße: Ø 139 mm, Tiefe 45 mm
4
2
Installation
2.1
Montage
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagne-
tischen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von min-
destens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den gelten-
den Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
