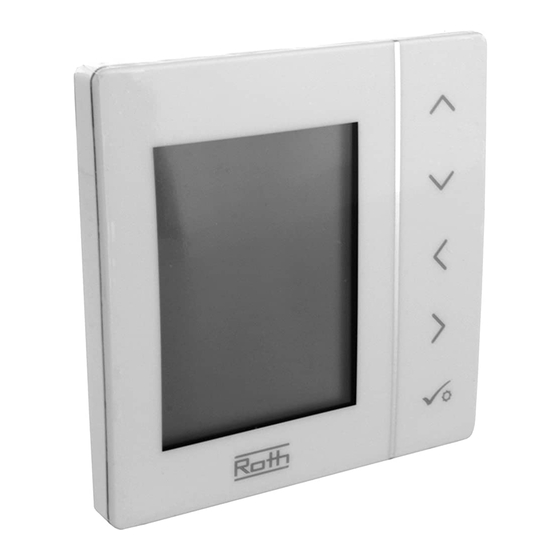

Roth Basicline T Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Roth Anleitungen
  4. Thermostate
  5. Basicline T
  6. Installationshandbuch

Roth Basicline T Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

I N S TA L L AT I O N S H A N D B U C H
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roth Basicline T

Inhaltszusammenfassung für Roth Basicline T

  • Seite 1 I N S TA L L AT I O N S H A N D B U C H...

  • Seite 2: Inhaltsverzeichnis

    Verfügung. Installation Wichtige Information Bedienung Parametereinstellungen Zu Ihrem Nutzen Anmerkungen des Installateurs Garantie Lieferumfang I N S TA L L E R / U S E R M A N U A L 1 x Installationshandbuch Befestigungsschrauben Basicline T Installationshandbuch...

  • Seite 3: Einleitung

    Vielen Dank, dass Sie sich für das Produkt muss gemäß der Richtlinien verwendet Raumthermostat Basicline T entschieden werden. Das Thermostat ist für die haben. Das Basicline T ist ein digitales 230 V Raumsteuerung von Heizungs- und Raumthermostat, das eine einfache Warmwassersystemen in Innenräumen gedacht.
  • Seite 4 Produktkonformität und Sicherheitsinformationen Gefahrenquellen Installationsparametereinstellungen Das Thermostat muss vom Strom getrennt Das Raumthermostat verfügt über einen werden, bevor die Abdeckung entfernt wird. Abschnitt zu den Installationsparametern. Diese dürfen nur vom Installateur oder einer 230 V AC sachkundigen Person geändert werden. Das Verändern dieser Parameter kann schwerwiegende Folgen für Ihr Heizungssystem haben, siehe Seite 41.

  • Seite 5: Installation - Anschluss

    Installation - Anschluss Anschlüsse Stromanschlüsse 230 VAC Spannungsversorgung für Rückseite des Basicline T Thermostat und geschalteten Ausgang. Anschluss NSB (Nachtabsenkung) Verwendet für 230 V Ausgang zu anderem Thermostat, siehe Seite 8. Sensoranschlüsse S1, S2 (Optional) Können für externen Luft- oder Bodensensor verwendet werden.
  • Seite 6 Installation - Thermostatmontage Vordere Abdeckung vorsichtig entfernen. Vordere Abdeckung vorsichtig entriegeln. Wandmontage Das Thermostat eignet sich für Unterputzdosen mit einem Lochabstand von: 60 mm. Nur für Unterputzdosen mit horizontalen Befestigungslöchern 60 mm Installationshandbuch...
  • Seite 7 Installation - Thermostatmontage Montageposition Um fehlerfreien Betrieb und effiziente Steuerung sicherzustellen, sollte das Thermostat im besten Fall in einem zugluftfreien Bereich in etwa 130 cm Höhe angebracht werden. Bringen Sie das Thermostat nicht in der Nähe von Wärmequellen, hinter Gardinen, in direkter Sonneneinstrahlung oder in einem Bereich mit hoher Luftfeuchtigkeit an.
  • Seite 8 Sensoranschluss (optional) Installation - Anschluss Sensoranschluss (optional) NSB-Ausgang (Nachtabsenkung) Optionaler Last (Thermischer Stellantrieb) Sensor NSB für andere Stromführend 230 VAC 50 Hz Thermostate Nullleiter Klemmleiste Thermischer Stellantrieb Ausgang Installationshandbuch...
  • Seite 9 Installation - Anschluss Überprüfen Sie, ob die Verdrahtung für folgende Anschlüsse komplett ist: Stromanschluss Anschluss für NSB (Nachtabsenkung) Sensoranschlüsse (falls zutreffend) Das hintere Gehäuse kann nun befestigt werden. Bitte verwenden Sie die mitgelieferten Schrauben. Stellen Sie sicher, dass der Ausrichtungspfeil nach oben zeigt.

  • Seite 10: Anbringung Der Gehäusefront An Das Hintere Gehäuse

    Anbringung der Gehäusefront an das hintere Gehäuse Stellen Sie sicher, dass die Steckverbindungen aufeinander sitzen. Richten Sie das vordere Gehäuse an der oberen Kante aus. Vorsichtig drücken, bis die Gehäusefront an der oberen Kante ansetzen. Front mit einem “Klick” einrastet. Installationshandbuch...
  • Seite 11 Installation - Display Symbole Installationshandbuch...
  • Seite 12 Installation - Display Symbole SYMBOL FUNKTION BOX bedeutet Auswählen des Modus z. B. bedeutet, dass derzeit "Hohe Temperatur" gewählt ist, bedeutet, dass "Hohe Temperatur" nicht gewählt ist. Sonnig: Hohe komfortable Temperatur. Bewölkt: Mittlere komfortable Temperatur. Mond: Niedrige komfortable Temperatur. Programmanzeige Programmierbarer Thermostat: Zeigt an, ob ein Programm in Betrieb ist, Auto Ein oder Auto Aus.
  • Seite 13 Installation - Display Symbole SYMBOL FUNKTION Wärmebedarf: Zeigt an, dass Wärme benötigt wird. Kühlmodusanzeige: Zeigt an, dass Kühlung benötigt wird (falls zutreffend). Temperaturanzeige: Zeigt die Raumtemperatur an. Zeigt die eingestellte Temperatur an. Zeigt zudem andere Informationen an. Anzeige für temporäre manuelle Temperaturanpassung: Falls die Temperatur im Programmmodus geändert wird, erscheint die Hand bis zum Start der nächsten Programmzeit.
  • Seite 14 Installation - Display Symbole SYMBOL FUNKTION Anzeige Bodensensor: Wird nur angezeigt, wenn Luft- oder Bodensensor angeschlossen ist. Anzeige Einstellung: Zeigt an, dass die Einheit im Einstellmodus ist, bei Programmeinstellung. Zeigt den manuellen Modus an. Anzeige Tastensperre: Zeigt an, dass Tasten gesperrt sind. Installationshandbuch...

  • Seite 15: Installation - Benutzeroberfläche

    Installation - Benutzeroberfläche TASTE FUNKTION 1. Temperatureinstellwert verringern oder erhöhen. 2. Tag, Uhr, Timer, Party, und Urlaub verringern oder erhöhen. ODER 3. Installationsparameterwert auswählen. 1. Modusauswahl. ODER 2. Lange gedrückt halten, um ohne Speichern zum Startbildschirm zurückzukehren. 3. Kurz gedrückt halten, um zum vorherigen Bildschirm zurückzukehren - in Benutzer-/Installationseinstellmodus.

  • Seite 16: Installation - Erstmaliges Einschalten

    Installation - erstmaliges Einschalten Softwareversion 2 Sekunden 2 Sekunden Bei erstmaligem Einschalten auf Seite 19 fortfahren Zeiteinstellung Installationshandbuch...

  • Seite 17: Installation - Symbolerklärung

    Installation - Symbolerklärung Einmalig drücken X-mal drücken Für fünf Sekunden gedrückt halten Blinken Kurz drücken, um zu speichern und Kurz gedrückt halten, lange drücken, um zu speichern um zurückzukehren. und Menü zu verlassen. Installationshandbuch...

  • Seite 18: Bedienung - Zeit Und Datum Einstellen

    Bedienung - Zeit und Datum einstellen Installationshandbuch...
  • Seite 19 Bedienung - Zeit und Datum einstellen Stunde Links auswählen für 12-Stunden, rechts auswählen für 24-Stunden Minuten Jahr Monat Zeit einstellen mithilfe der nach oben/nach unten Taste. Installationshandbuch...

  • Seite 20: Bedienung - Temperaturlevel Heizung

    Bedienung - Temperaturlevel Heizung Höchste Temperatur wird normalerweise für frühen Morgen und frühen Abend verwendet. Normalerweise 21 Mittlere Temperatur wird normalerweise während des Tages verwendet, wenn Sie zuhause aktiv sind Normalerweise 19 Niedrigere Temperatur wird normalerweise für unbenutzte Räume oder während der Nacht verwendet. Normalerweise 17 C für Fußbodenheizung oder 15 für Radiatorheizung.

  • Seite 21: Bedienung - Temperaturlevel Kühlung

    Bedienung - Temperaturlevel Kühlung Siehe Parametermenü D18, Abschnitt auf Seite 44 Temperatur bei Anwesenheit. Normalerweise 22 ºC Temperatur bei Abwesenheit. Normalerweise 40 ºC Dies verhindert die Aktivierung der Kühlung bei Abwesenheit. Abendtemperatur. Normalerweise 26 ºC Ihr Thermostat ist auf die oben erwähnten Temperaturen voreingestellt. Sie können angepasst werden (siehe Seite 37).

  • Seite 22: Bedienung - Zeitprogramm Heizen

    Bedienung - Zeitprogramm Heizen 1 Werkseitig aktiviert Montag bis Freitag 12.00 6.00 9.00 16.00 23.00 Samstag bis Sonntag 12.00 7.00 23.00 Installationshandbuch...

  • Seite 23: Bedienung - Zeitprogramm Heizen 2 (Optional)

    Bedienung - Zeitprogramm Heizen 2 (optional) Montag bis Freitag 12.00 6.00 22.30 Samstag bis Sonntag 12.00 7.00 23.00 Installationshandbuch...

  • Seite 24: Bedienung - Zeitprogramm Heizen 3 (Optional)

    Bedienung - Zeitprogramm Heizen 3 (optional) Montag bis Freitag 12.00 5.00 8.00 14.00 22.00 Samstag bis Sonntag 12.00 7.30 22.30 Installationshandbuch...

  • Seite 25: Bedienung - Zeitprogramm 4 (Optional)

    Bedienung - Zeitprogramm 4 (optional) Montag bis Freitag 12.00 6.00 9.00 15.00 22.30 Samstag bis Sonntag 12.00 7.30 23.00 Installationshandbuch...

  • Seite 26: Bedienung - Zeitprogramm Heizen 5 (Optional)

    Bedienung - Zeitprogramm Heizen 5 (optional) Montag bis Freitag 12.00 6.00 10.00 16.00 23.00 Samstag bis Sonntag 12.00 7.30 23.30 Installationshandbuch...

  • Seite 27: Bedienung - Zeitprogramm Kühlbetrieb 1 (Werkseitig)

    Bedienung - Zeitprogramm Kühlbetrieb 1 (werkseitig) Montag bis Freitag 12.00 6.00 9.00 16.00 23.00 Samstag bis Sonntag 12.00 7.00 23.00 Installationshandbuch...

  • Seite 28: Bedienung - Zeitprogramm Kühlbetrieb 2 (Optional)

    Bedienung - Zeitprogramm Kühlbetrieb 2 (optional) Montag bis Freitag 12.00 6.00 22.30 Samstag bis Sonntag 12.00 7.00 23.00 Installationshandbuch...

  • Seite 29: Bedienung - Zeitprogramm Kühlbetrieb 3 (Optional)

    Bedienung - Zeitprogramm Kühlbetrieb 3 (optional) Montag bis Freitag 12.00 5.00 8.00 14.00 22.00 Samstag bis Sonntag 12.00 7.30 22.30 Installationshandbuch...

  • Seite 30: Bedienung - Zeitprogramm Kühlbetrieb 4 (Optional)

    Bedienung - Zeitprogramm Kühlbetrieb 4 (optional) Montag bis Freitag 12.00 6.00 9.00 15.00 22.30 Samstag bis Sonntag 12.00 7.30 23.00 Installationshandbuch...

  • Seite 31: Bedienung - Zeitprogramm Kühlbetrieb 5 (Optional)

    Bedienung - Zeitprogramm Kühlbetrieb 5 (optional) Montag bis Freitag 12.00 6.00 10.00 16.00 23.00 Samstag bis Sonntag 12.00 7.30 23.30 Installationshandbuch...

  • Seite 32: Bedienung - Zeitprogramm Einstellen

    Bedienung - Zeitprogramm einstellen Links und rechts verwenden, um den Tag der Programme auszuwählen. 7 Tage Individuell Installationshandbuch...
  • Seite 33 Bedienung - Zeitprogramm einstellen Zeit einstellen mithilfe der nach oben/nach unten Taste. Rechts und links verwenden, um die hohe, mittlere oder niedrige Temperatur zu wählen. Installationshandbuch...
  • Seite 34 Bedienung - Zeitprogramm einstellen Bis zu Schaltpunkt 4 wiederholen. Falls ein 5. oder 6. Schaltpunkt benötigt wird, Zeit eingeben und Temperatur auswählen. Um einen Schaltpunkt zu löschen, Zeit auf --:-- einstellen. Wenn die Temperatur eingestellt wird, übernimmt das Zeitprogramm die neuen Temperaturen - siehe Seite 37 zur Änderung von Installationshandbuch...

  • Seite 35: Bedienung - Temporäre Temperaturanpassung

    Bedienung - Temporäre Temperaturanpassung Verwenden Sie die obere oder untere Pfeiltaste, um die von Ihnen eingestellte Programmtemperatur einzusehen. Die temporäre Temperaturanpassung erlaubt es Ihnen, die Soll- Temperatur auf die gewünschte Einstellung zu erhöhen oder zu verringern, bis sie beim nächsten Programmpunkt zurückgesetzt wird. Verwenden Sie die obere oder untere Pfeiltaste, um die...
  • Seite 36 Bedienung - Temporäre Temperaturanpassung Bestätigen Sie die temporär eingestellte Temperatur. Um die temporäre Anpassung zu beenden, oder drücken (siehe unten). Installationshandbuch...

  • Seite 37: Bedienung - Dauerhafte Temperaturänderung

    Bedienung - Dauerhafte Temperaturänderung Permanente niedrige Temperatur einstellen Schalten Verwenden Sie die obere oder untere Pfeiltaste, um die von Ihnen eingestellte Temperatur einzusehen, siehe Seite 35. Für wiederholen, Zurück auf Automatikbetrieb schalten. falls nötig. Installationshandbuch...

  • Seite 38: Bedienung - Partyfunktion

    Bedienung - Partyfunktion Rechte Pfeiltaste verwenden, um Partyfunktion Durch die auszuwählen. Partyfunktion kann Temperatur für einen von Ihnen gewählten Zeitraum eingestellt werden (bis zu 9 h 50 min). Obere Pfeiltaste verwenden, um h/min auszuwählen. Häkchen klicken und Countdown beginnt. Installationshandbuch...

  • Seite 39: Bedienung - Urlaubsfunktion

    Bedienung - Urlaubsfunktion Rechte Pfeiltaste verwenden, um Urlaubsfunktion auszuwählen. Obere Pfeiltaste verwenden, um Dauer auszuwählen. Häkchen klicken und Urlaubs- Countdown beginnt. Installationshandbuch...
  • Seite 40 Bedienungshandbuch - Frostschutz Rechte Pfeiltaste verwenden, um Frostfunktion auszuwählen Verwenden Sie die obere Pfeiltaste, um die Frostschutztemper atur auszuwählen Häkchen klicken, um eingestellte Temperatur zu bestätigen. Installationshandbuch...
  • Seite 41 Installation - Parametermenü öffnen Alle drei Tasten Falls Sie die gleichzeitig betätigen Geräteparameter ändern müssen, befolgen Sie die folgenden Schritte. Muss durch den Installateur erfolgen. Dies ist der erste Bildschirm des Gerätemenüs. Installationshandbuch...

  • Seite 42: Funktion

    Installation - Geräteparameter FUNKTION SYSTEMEINSTELLUNG DEFINITION STANDARD Heizungs- Pulsweitenmodulation Ein-Aus 0,5 o C +/- 0,25 o C regelung Ein-Aus 1,0 o C +/- 0,5 o C -3,0 bis 3,0 o C Temperaturfühler Temperatur-Offset der Korrektur gemessenen Temperatur zur Kompensierung von Fehlern Anschluss Sensor externer...
  • Seite 43 Installation - Geräteparameter FUNKTION SYSTEMEINSTELLUNG DEFINITION STANDARD Frost Grenzwert- 5-17 Benötigte Temperatur für Temperatur Frostschutz und Urlaubsfunktion Stunden-Format 12 Stunden 24 Stunden nicht verfügbar nicht verfügbar nicht nicht verfügbar Sommerzeit Heizung Maximale Temperatur, die für 5-35 Grenzwert Heizung eingestellt werden kann Kühlung Maximale Temperatur, die für 5-40...
  • Seite 44 Installation - Geräteparameter FUNKTION SYSTEMEINSTELLUNG DEFINITION STANDARD Programmauswahl 1-5 der Standardprogramme voreinstellen auswählen Heiz-/Kühlmodus 0: Heizmodus 0 oder 1 auswählen 1: Kühlmodus Auf Werkseinstellungen zurücksetzen Nummer 47 Alle drei Tasten eingeben und gleichzeitig drücken drücken. Muss durch den Installateur erfolgen FEHLERBESCHREIBUNG FEHLERCODE Err02...
  • Seite 45 Installation - Technische Daten Model Uhrenthermostat Basicline T 230 V Elektronisch programmierbares digitales Raumthermostat, entwickelt für 230 VAC Anwendungen Programmierarten Frei wählbar: 5/2, ALLE und individuelle Tagesoptionen Zeitprogramme 5 individuelle Programme mit maximal 6 Schaltpunkten Funktionen Party, Urlaub, Zeitprogramm und Frostschutz...

  • Seite 46: Anmerkungen Des Installateurs

    Anmerkungen des Installateurs Installationshandbuch...

  • Seite 47: Garantie

    Garantie Roth garantiert, dass das hier beschriebene Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von zwei Jahren ab Installationsdatum erfüllen wird. Die alleinige Gewährleistungshaftung von Roth besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen.
  • Seite 48 Basicline T...
  • Seite 49 I N S TA L L E R M A N U A L...
