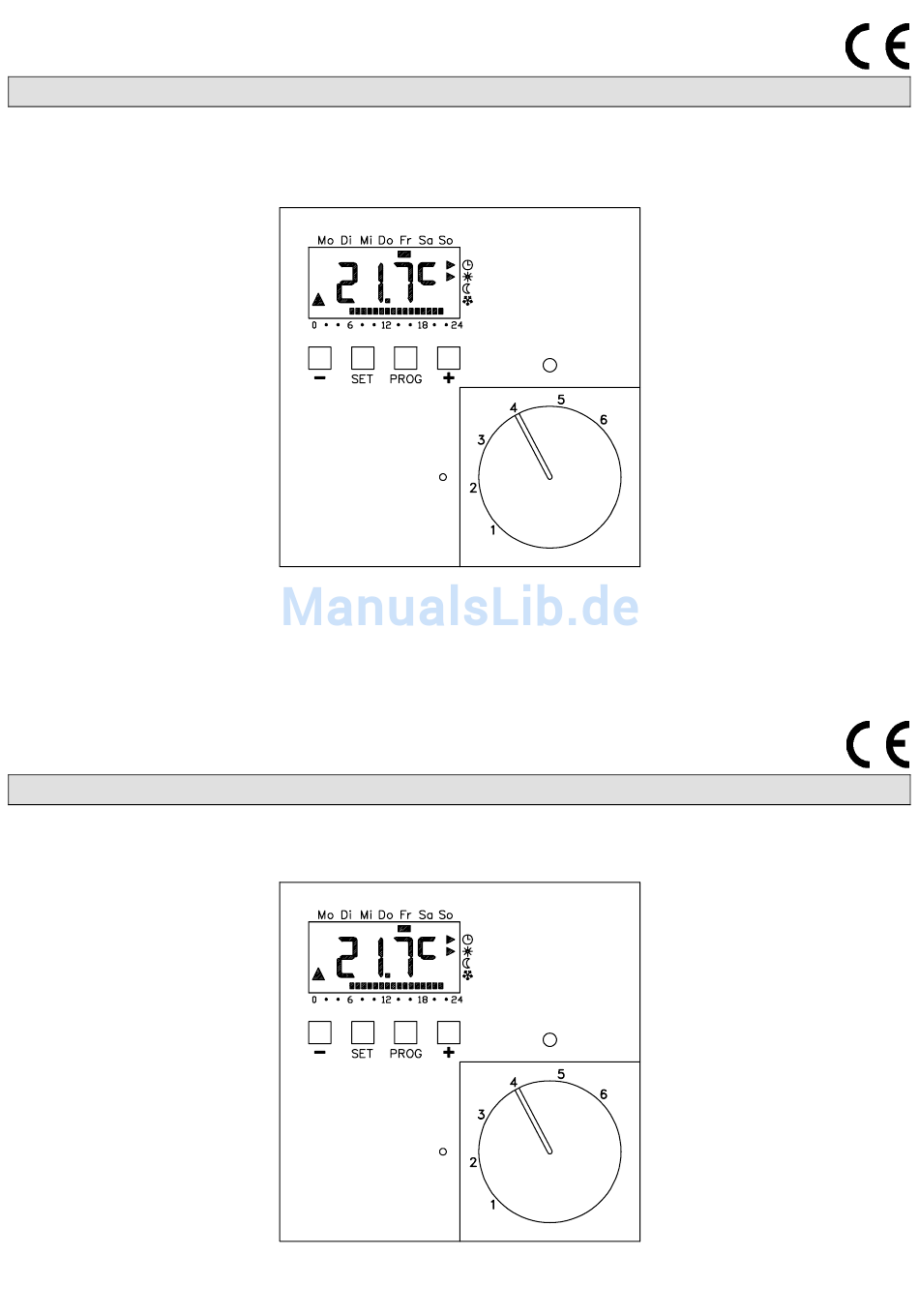

- Seite 1 Tl.Nr.: 78242 190504 Bedienungsanleitung RSF 220.T/x Uhrenthermostat Tl.Nr.: 78242 190504 Bedienungsanleitung RSF 220.T/x Uhrenthermostat...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung: ROTH UHRENTHERMOSTAT RSF 220.T/x...3 6.3 Anzeige –– –– im Display bei Tastendruck ......12 6.4 Ausgang wird nicht angesteuert ..........12 1. Kurzbeschreibung ............3 2. Bedienelemente und Anzeige .........4 Montage- und Inbetriebnahmeanleitung......13 3. Funktion allgemein ............5 7. Einsatzbereiche............13 3.1 Solltemperatur ...............5... -
Seite 3: Beschreibung: Roth Uhrenthermostat Rsf 220.T/X
Beschreibung: ROTH UHRENTHERMOSTAT RSF 220.T/x • Ein Urlaubsprogramm das für einen gewählten Zeitraum die 1. Kurzbeschreibung Raumtemperatur auf einer wählbaren Temperaturstufe hält. Der Uhrenthermostat RSF 220.T/x bietet folgende Funktionen: • Automatische Sommer-/Normalzeitumstellung der Uhrzeit. • Raumtemperaturregelung über den internen Temperatur–fühler. • Automatische Schaltjahrerkennung Wochentags–... -
Seite 4: Bedienelemente Und Anzeige
2. Bedienelemente und Anzeige Mit dem Balken am oberen Displayrand (1) wird der Wochentag angezeigt. Die Temperatur (bzw. die Uhrzeit) wird hier (2) angezeigt. Der Pfeil (3) zeigt die aktive Heizung oder Kühlung an. Der Balken am unteren Displayrand (4) zeigt den Zeitbereich für die Komforttemperatur des jeweiligen Tages an. -
Seite 5: Funktion Allgemein
3. Funktion allgemein 30°C 3.1 Solltemperatur Komforttemperatur (einstellbar am Drehknopf) Regelgerät arbeitet drei verschiedenen Solltemperaturstufen (Komforttemperatur, Absenktemperatur 5°C Frostschutztemperatur). Arbeitet Gerät Temperaturstufen Absenktemperatur oder Frostschutz– 2K bis 10K (einstellbar über Programm-Menü) temperatur wird der Absenkausgang angesteuert um andere Regelgeräte ohne Uhr (z.B. RSF 20.T/x) ebenfalls abzusenken. Absenktemperatur Einstellung Komforttemperatur... -
Seite 6: Funktionen In Der Normalanzeige
4. Funktionen in der Normalanzeige Die vorzeitige Rückkehr zum Zeitprogramm erfolgt mit der PROG-Taste. 4.1 Partyfunktion (Heizphase verlängern) Bedarf kann Komforttemperatur verlängert oder eingeschaltet werden. Diese Partyfunktion wirkt nur einmalig, nach 4.2.2 Längere Zeit auf die Absenktemperatur schalten Ablauf der Verlängerung läuft das eingestellte Zeitprogramm ab. Durch Drücken der –... -
Seite 7: Individuelle Temperatur
4.3 Individuelle Temperatur 4.4 Tastaturverriegelung Am Gerät kann vorübergehend eine individuelle Temperatur Gegen unbefugtes Bedienen können am Gerät die Tasten eingestellt werden, wenn die Temperatur, die das laufende verriegelt werden. Zeitprogramm vorgibt, nicht geeignet erscheint. Dazu müssen 5 Sekunden lang die Dazu muss die SET-Taste gedrückt Tasten –... -
Seite 8: Einstellungen Im Programmmenü
Ansonsten wird die Einstellung des Jahres, des Monats und des 5. Einstellungen im Programmmenü Tages entsprechend – SET-Tasten Im Programmmenü sind folgende Einstellungen möglich: vorgenommen. Der Wochentag muss nicht eingestellt werden, • Uhrzeit und Datum (Menüpunkt Uhr) weil er sich mit der Datumseinstellung automatisch einstellt. •... -
Seite 9: Zeitprogramm Verändern - Menüpunkt Prog
5.3 Zeitprogramm verändern – Menüpunkt ProG 5.3.2 Schaltzeiten verändern Nach Auswahl einer bestehenden Menüpunkt ProG können Schaltzeiten Schaltzeit (siehe oben) wird die Taste Uhrenthermostaten verändert werden. Es stehen maximal 32 SET gedrückt. Schaltzeiten zur Verfügung. Jede Schaltzeit legt einen Zeitpunkt innerhalb einer Woche fest, zu dem zwischen Komfort- und Die Stundenanzeige blinkt und kann mit Absenktemperatur gewechselt wird. -
Seite 10: Alle Schaltzeiten Löschen
5.3.4 Alle Schaltzeiten löschen 5.3.6 Einstellungen am Zeitprogramm abbrechen Nach Auswahl einer Schaltzeit (siehe oben) werden die + und – Die Einstellungen an einer gerade zur Bearbeitung geöffneten Taste länger als 10 Sekunden gedrückt. Schaltzeit können mit der PROG-Taste abgebrochen werden. bereits durchgeführten Änderungen... -
Seite 11: Urlaubsfunktion
Nach dem Bestätigen des Monats mit 5.4 Urlaubsfunktion kann ebenso Unter Menüpunkt UrLb bietet Gerät eine Urlaubsbeginns verändert werden. Urlaubsfunktion an. Mit dieser kann das Zeitprogramm für eine Nach dem erneuten SET kann auf die Periode von maximal einem Jahr ausgesetzt werden. Nach gleiche Weise Temperaturstufe... -
Seite 12: Fehlerursachen Und -Behebung
6 Fehlerursachen und -behebung 6.4 Ausgang wird nicht angesteuert 6.1 Keine Anzeige im Display Falls der Ausgang nicht wie erwartet angesteuert wird, kann dies mehrere Ursachen haben. Möglicherweise wirkt noch eine Bei Stromausfall zeigt das Gerät aus Energiespargründen nichts eingestellte Mindesteinschaltzeit oder eine eingestellte obere an, die interne Uhr läuft aber mindestens 4 Stunden weiter. -
Seite 13: Montage- Und Inbetriebnahmeanleitung
Montage- und Inbetriebnahmeanleitung Abmessungen: 7. Einsatzbereiche Uhrenthermostat 220.T/x dient temperaturgeführten Einzelraum-Regelung Wohn- oder Bürogebäuden. Über den Triac-Ausgang können Stellantriebe direkt angesteuert werden. Das Gerät besitzt einen Ausgang, der zur Absenkung von Regelgeräten ohne Uhr (z.B. RSF 20.T/x) verwendet werden kann. Dieser Ausgang wird... -
Seite 14: Montageschritte
8.2 Montageschritte Externer Fühler (optional) 1. Anschließen der Leitungen an die Klemmen im • Die Sensorleitung ist netzspannungsführend! Es sind deshalb die Unterputzteil (Anschlussbild unter 8.4 beachten). entsprechenden Installationsvorschriften zu beachten. 2. Einsetzen und Anschrauben des Unterputzteils in • Die Fühlerleitung sollte nicht... -
Seite 15: Bereichseinengung
8.5 Bereichseinengung 9. Inbetriebnahme Falls nicht der volle Sollwerteinstellbereich des Drehknopfes Bei der Inbetriebnahme und nach einem Reset beginnt das Gerät genutzt werden soll, besteht die Möglichkeit, diesen Bereich automatisch mit der Uhreinstellung, da die Uhr noch nicht mechanisch einzuschränken. gestellt ist. -
Seite 16: Grundeinstellungen Im Parametermenü
10. Grundeinstellungen im Parametermenü Zur leichteren Zuordnung wird links oben in der Anzeige der jeweils angeführte Buchstabe dargestellt. Rechts in den vier Hinweis: Veränderungen in diesem Menü sollten nur von großen Ziffern wird der entsprechende Wert angezeigt. Fachkräften vorgenommen werden, unter Umständen fehlerhaften... -
Seite 17: Frostschutztemperatur (F)
Führungs– Betriebs- Boden- Stellantrieb Anzeige 10.1 Softwareversion (=) größe weise temperatur- Unter diesen Menüpunkt kann aktuell installierte begrenzung Softwareversion abgefragt werden. Interner Fühler Heizen — stromlos I.Hc* Hinweis: Bei technischen Problemen immer die Version der im geschlossen Regelgerät installierten Software mit angeben. Externer Fühler —... -
Seite 18: Schaltdifferenz (D)
10.4 Schaltdifferenz (d) 10.7 untere Begrenzungstemperatur (u) Dieser Parameter definiert die Schaltdifferenz (Hysterese) der Dieser Parameter erlaubt die Einstellung einer individuellen unteren Begrenzung der Temperatur am externen Fühler. Bei aktivierter Regelungsfunktion. Liegt die aktuelle Isttemperatur um den hier Begrenzungsfunktion (Betriebsweise Heizen mit Begrenzungs- eingestellten Wert über der Solltemperatur wird der Ausgang funktion und stromlos geschlossener Stellantrieb gewählt) wird der ausgeschaltet. -
Seite 19: Fühlerabgleich (A)
10.10 Fühlerabgleich (A) 10.13 Sommerzeitumstellung (U) Unter diesen Parameter kann die gemessene Isttemperatur um Hier kann die automatische Sommerzeitumstellung ein- oder ±3,0 Kelvin verschoben werden. Diese Korrektur kann ver- ausgeschaltet werden. Das Regelgerät stellt bei eingeschalteter wendet werden um Messabweichungen, die durch ungünstige Sommerzeitumstellung die Uhrzeit nach den Vorgaben für Platzierung des Regelgerätes entstehen, auszugleichen. -
Seite 20: Technische Daten
Max. zulässiger 12. Technische Daten Schaltstrom RSF 220.T/x 0.8A, 230V AC, (cos ϕ=1) RSF 220.T/1 (max. 5 Stellantriebe) Temperaturbereiche +5 ... +30° C 0.8A, 24V AC, (cos ϕ=1) RSF 220.T/2 (Komfort und Absenktemperatur) (max. 5 Stellantriebe) +5 ... +15° C...
