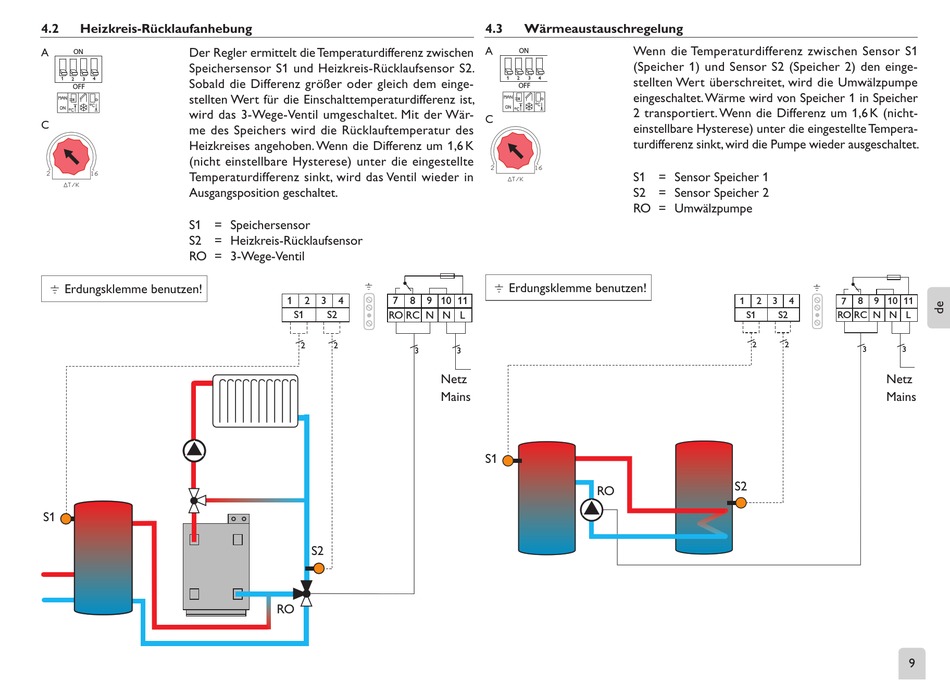

4.2
Heizkreis-Rücklaufanhebung
Der Regler ermittelt die Temperaturdifferenz zwischen
A
ON
Speichersensor S1 und Heizkreis-Rücklaufsensor S2.
1
2
3
4
Sobald die Differenz größer oder gleich dem einge-
OFF
stellten Wert für die Einschalttemperaturdifferenz ist,
wird das 3-Wege-Ventil umgeschaltet. Mit der Wär-
C
me des Speichers wird die Rücklauftemperatur des
Heizkreises angehoben. Wenn die Differenz um 1,6 K
(nicht einstellbare Hysterese) unter die eingestellte
Temperaturdifferenz sinkt, wird das Ventil wieder in
Ausgangsposition geschaltet.
S1 = Speichersensor
S2 = Heizkreis-Rücklaufsensor
RO = 3-Wege-Ventil
⌯ Erdungsklemme benutzen!
ON
1
2
3
4
OFF
S1
1
2
3
4
7
8
9 10 11
S1
S2
RO RC N N L
2
2
3
3
Netz
Mains
S2
RO
4.3
Wärmeaustauschregelung
Wenn die Temperaturdifferenz zwischen Sensor S1
A
ON
(Speicher 1) und Sensor S2 (Speicher 2) den einge-
1
2
3
4
stellten Wert überschreitet, wird die Umwälzpumpe
OFF
eingeschaltet. Wärme wird von Speicher 1 in Speicher
2 transportiert. Wenn die Differenz um 1,6 K (nicht-
C
einstellbare Hysterese) unter die eingestellte Tempera-
turdifferenz sinkt, wird die Pumpe wieder ausgeschaltet.
S1 = Sensor Speicher 1
S2 = Sensor Speicher 2
RO = Umwälzpumpe
⌯ Erdungsklemme benutzen!
ON
1
2
3
4
OFF
S1
RO
1
2
3
4
8
9 10 11
7
S1
S2
RO RC N N L
2
2
3
3
Netz
Mains
S2
9
