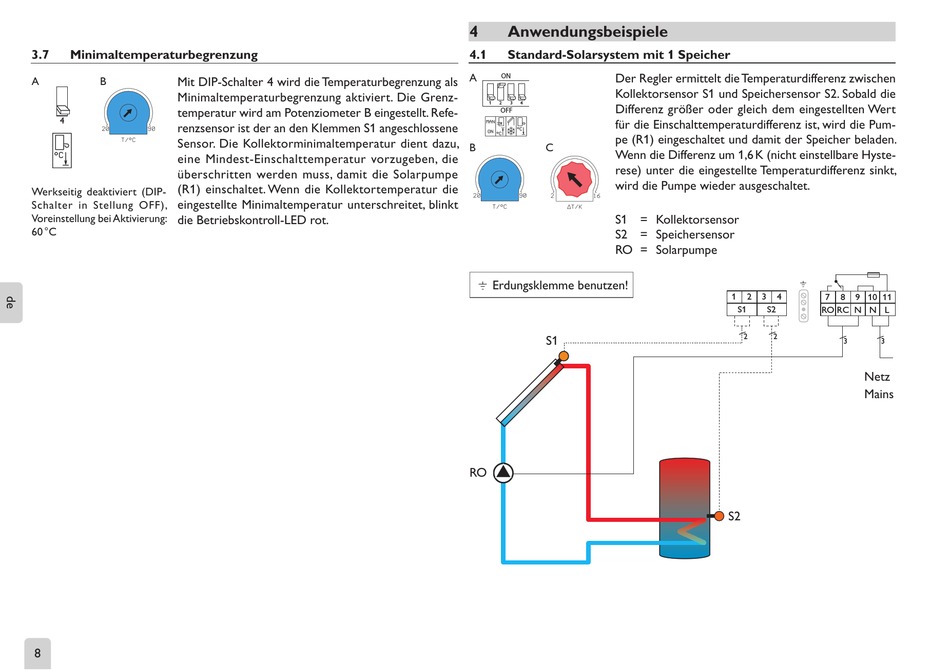

3.7
Minimaltemperaturbegrenzung
ON
ON
A
B
Mit DIP-Schalter 4 wird die Temperaturbegrenzung als
Minimaltemperaturbegrenzung aktiviert. Die Grenz-
temperatur wird am Potenziometer B eingestellt. Refe-
1
4
2
3
1
4
2
OFF
3
renzsensor ist der an den Klemmen S1 angeschlossene
OFF
Sensor. Die Kollektorminimaltemperatur dient dazu,
eine Mindest-Einschalttemperatur vorzugeben, die
überschritten werden muss, damit die Solarpumpe
(R1) einschaltet. Wenn die Kollektortemperatur die
Werkseitig deaktiviert (DIP-
ON
eingestellte Minimaltemperatur unterschreitet, blinkt
Schalter in Stellung OFF),
1
2
3
4
Voreinstellung bei Aktivierung:
die Betriebskontroll -LED rot.
OFF
60 °C
8
4
Anwendungsbeispiele
4.1
Standard-Solarsystem mit 1 Speicher
A
Der Regler ermittelt die Temperaturdifferenz zwischen
ON
Kollektorsensor S1 und Speichersensor S2. Sobald die
1
2
3
4
Differenz größer oder gleich dem eingestellten Wert
OFF
für die Einschalttemperaturdifferenz ist, wird die Pum-
pe (R1) eingeschaltet und damit der Speicher beladen.
B
C
Wenn die Differenz um 1,6 K (nicht einstellbare Hyste-
rese) unter die eingestellte Temperaturdifferenz sinkt,
wird die Pumpe wieder ausgeschaltet.
S1 = Kollektorsensor
S2 = Speichersensor
RO = Solarpumpe
ON
1
2
3
4
⌯ Erdungsklemme benutzen!
OFF
ON
S1
1
2
3
4
OFF
RO
1
2
3
4
7
8
9 10 11
S1
S2
RO RC N N L
2
2
3
3
Netz
Mains
S2
