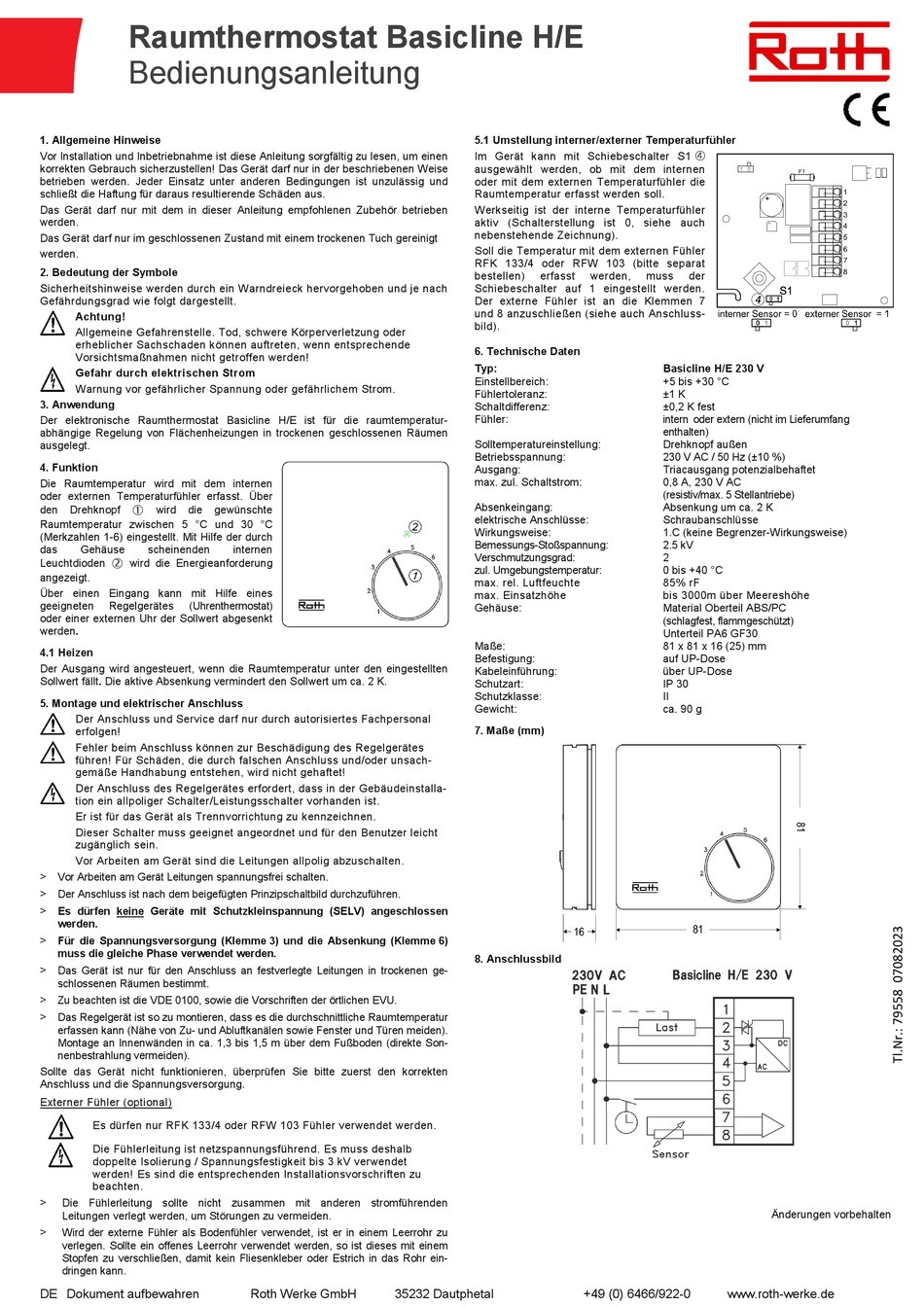

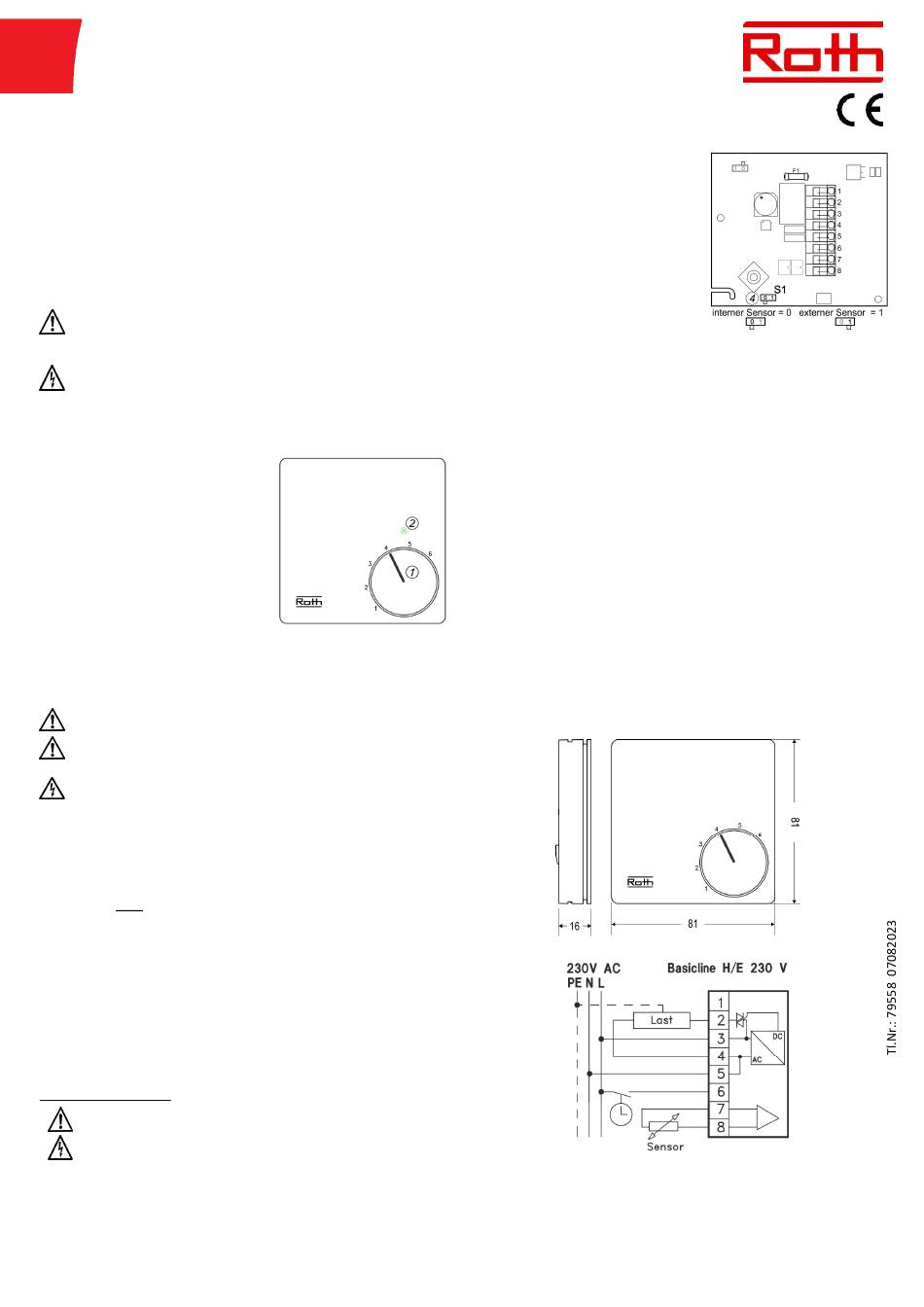

Roth Basicline H/E Bedienungsanleitung

Raumthermostat Basicline H/E
Bedienungsanleitung
1. Allgemeine Hinweise
Vor Installation und Inbetriebnahme ist diese Anleitung sorgfältig zu lesen, um einen
korrekten Gebrauch sicherzustellen! Das Gerät darf nur in der beschriebenen Weise
betrieben werden. Jeder Einsatz unter anderen Bedingungen ist unzulässig und
schließt die Haftung für daraus resultierende Schäden aus.
Das Gerät darf nur mit dem in dieser Anleitung empfohlenen Zubehör betrieben
werden.
Das Gerät darf nur im geschlossenen Zustand mit einem trockenen Tuch gereinigt
werden.
2. Bedeutung der Symbole
Sicherheitshinweise werden durch ein Warndreieck hervorgehoben und je nach
Gefährdungsgrad wie folgt dargestellt.
Achtung!
Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder
erheblicher Sachschaden können auftreten, wenn entsprechende
Vorsichtsmaßnahmen nicht getroffen werden!
Gefahr durch elektrischen Strom
Warnung vor gefährlicher Spannung oder gefährlichem Strom.
3. Anwendung

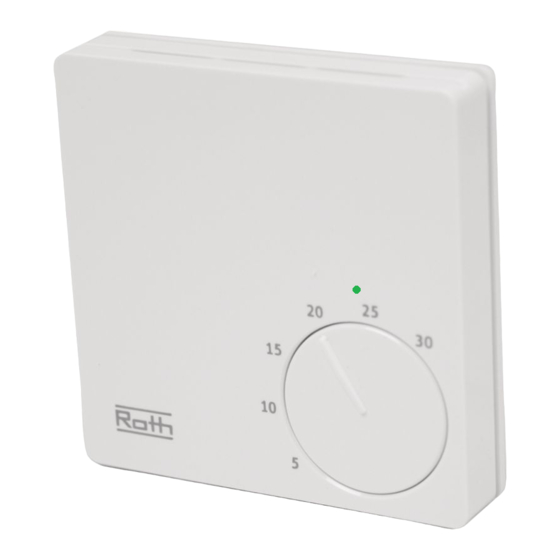

Der elektronische Raumthermostat Basicline H/E ist für die raumtemperatur-
abhängige Regelung von Flächenheizungen in trockenen geschlossenen Räumen
ausgelegt.
4. Funktion
Die Raumtemperatur wird mit dem internen
oder externen Temperaturfühler erfasst. Über

den Drehknopf wird die gewünschte
Raumtemperatur zwischen 5 °C und 30 °C
(Merkzahlen 1-6) eingestellt. Mit Hilfe der durch
das Gehäuse scheinenden

Leuchtdioden wird die Energieanforderung
angezeigt.
Über einen Eingang kann mit Hilfe eines
geeigneten Regelgerätes (Uhrenthermostat)
oder einer externen Uhr der Sollwert abgesenkt
werden.
4.1 Heizen
Der Ausgang wird angesteuert, wenn die Raumtemperatur unter den eingestellten
Sollwert fällt. Die aktive Absenkung vermindert den Sollwert um ca. 2 K.
5. Montage und elektrischer Anschluss
Der Anschluss und Service darf nur durch autorisiertes Fachpersonal
erfolgen!
Fehler beim Anschluss können zur Beschädigung des Regelgerätes
führen! Für Schäden, die durch falschen Anschluss und/oder unsach-
gemäße Handhabung entstehen, wird nicht gehaftet!
Der Anschluss des Regelgerätes erfordert, dass in der Gebäudeinstalla-
tion ein allpoliger Schalter/Leistungsschalter vorhanden ist.
Er ist für das Gerät als Trennvorrichtung zu kennzeichnen.
Dieser Schalter muss geeignet angeordnet und für den Benutzer leicht
zugänglich sein.
Vor Arbeiten am Gerät sind die Leitungen allpolig abzuschalten.
>
Vor Arbeiten am Gerät Leitungen spannungsfrei schalten.
>
Der Anschluss ist nach dem beigefügten Prinzipschaltbild durchzuführen.
> Es dürfen keine Geräte mit Schutzkleinspannung (SELV) angeschlossen
werden.
> Für die Spannungsversorgung (Klemme 3) und die Absenkung (Klemme 6)
muss die gleiche Phase verwendet werden.
>
Das Gerät ist nur für den Anschluss an festverlegte Leitungen in trockenen ge-
schlossenen Räumen bestimmt.
> Zu beachten ist die VDE 0100, sowie die Vorschriften der örtlichen EVU.
>
Das Regelgerät ist so zu montieren, dass es die durchschnittliche Raumtemperatur
erfassen kann (Nähe von Zu- und Abluftkanälen sowie Fenster und Türen meiden).
Montage an Innenwänden in ca. 1,3 bis 1,5 m über dem Fußboden (direkte Son-
nenbestrahlung vermeiden).
Sollte das Gerät nicht funktionieren, überprüfen Sie bitte zuerst den korrekten
Anschluss und die Spannungsversorgung.
Externer Fühler (optional)
Es dürfen nur RFK 133/4 oder RFW 103 Fühler verwendet werden.
Die Fühlerleitung ist netzspannungsführend. Es muss deshalb
doppelte Isolierung / Spannungsfestigkeit bis 3 kV verwendet
werden! Es sind die entsprechenden Installationsvorschriften zu
beachten.
>
Die Fühlerleitung sollte nicht zusammen mit anderen stromführenden
Leitungen verlegt werden, um Störungen zu vermeiden.
> Wird der externe Fühler als Bodenfühler verwendet, ist er in einem Leerrohr zu
verlegen. Sollte ein offenes Leerrohr verwendet werden, so ist dieses mit einem
Stopfen zu verschließen, damit kein Fliesenkleber oder Estrich in das Rohr ein-
dringen kann.
DE Dokument aufbewahren
internen
Roth Werke GmbH 35232 Dautphetal
5.1 Umstellung interner/externer Temperaturfühler
Im Gerät kann mit Schiebeschalter S1
ausgewählt werden, ob mit dem internen
oder mit dem externen Temperaturfühler die
Raumtemperatur erfasst werden soll.
Werkseitig ist der interne Temperaturfühler
aktiv (Schalterstellung ist 0, siehe auch
nebenstehende Zeichnung).
Soll die Temperatur mit dem externen Fühler
RFK 133/4 oder RFW 103 (bitte separat
bestellen) erfasst werden, muss
Schiebeschalter auf 1 eingestellt werden.
Der externe Fühler ist an die Klemmen 7
und 8 anzuschließen (siehe auch Anschluss-
bild).
6. Technische Daten
Typ:
Einstellbereich:
Fühlertoleranz:
Schaltdifferenz:
Fühler:
Solltemperatureinstellung:
Betriebsspannung:
Ausgang:
max. zul. Schaltstrom:
Absenkeingang:
elektrische Anschlüsse:
Wirkungsweise:
Bemessungs-Stoßspannung:
Verschmutzungsgrad:
zul. Umgebungstemperatur:
max. rel. Luftfeuchte
max. Einsatzhöhe
Gehäuse:
Maße:
Befestigung:
Kabeleinführung:
Schutzart:
Schutzklasse:
Gewicht:
7. Maße (mm)
8. Anschlussbild
+49 (0) 6466/922-0
➃
der
Basicline H/E 230 V
+5 bis +30 °C
±1 K
±0,2 K fest
intern oder extern (nicht im Lieferumfang
enthalten)
Drehknopf außen
230 V AC / 50 Hz (±10 %)
Triacausgang potenzialbehaftet
0,8 A, 230 V AC
(resistiv/max. 5 Stellantriebe)
Absenkung um ca. 2 K
Schraubanschlüsse
1.C (keine Begrenzer-Wirkungsweise)
2.5 kV
2
0 bis +40 °C
85% rF
bis 3000m über Meereshöhe
Material Oberteil ABS/PC
(schlagfest, flammgeschützt)
Unterteil PA6 GF30
81 x 81 x 16 (25) mm
auf UP-Dose
über UP-Dose
IP 30
II
ca. 90 g
Änderungen vorbehalten
