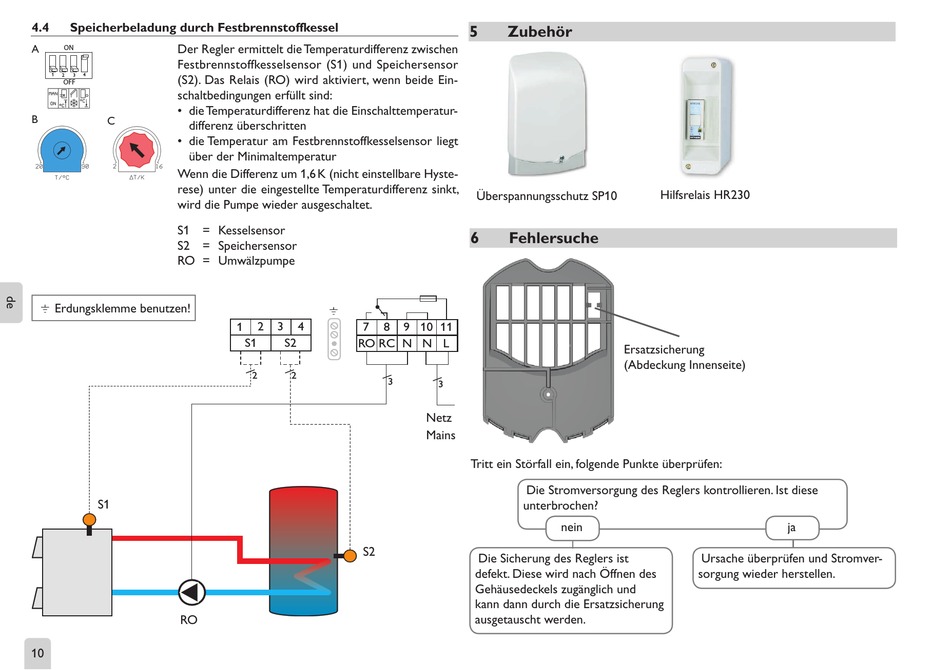

4.4
Speicherbeladung durch Festbrennstoffkessel
Der Regler ermittelt die Temperaturdifferenz zwischen
A
ON
Festbrennstoffkesselsensor (S1) und Speichersensor
1
2
3
4
(S2). Das Relais (RO) wird aktiviert, wenn beide Ein-
OFF
schaltbedingungen erfüllt sind:
• die Temperaturdifferenz hat die Einschalttemperatur-
B
C
differenz überschritten
• die Temperatur am Festbrennstoffkesselsensor liegt
über der Minimaltemperatur
Wenn die Differenz um 1,6 K (nicht einstellbare Hyste-
rese) unter die eingestellte Temperaturdifferenz sinkt,
wird die Pumpe wieder ausgeschaltet.
S1 = Kesselsensor
ON
S2 = Speichersensor
1
2
3
4
OFF
RO = Umwälzpumpe
ON
⌯ Erdungsklemme benutzen!
1
2
3
4
OFF
S1
RO
10
1
2
3
4
7
8
9 10 11
S1
S2
RO RC N N L
2
2
3
S2
5
Zubehör
Überspannungsschutz SP10
6
Fehlersuche
3
Netz
Mains
Tritt ein Störfall ein, folgende Punkte überprüfen:
Die Stromversorgung des Reglers kontrollieren. Ist diese
unterbrochen?
nein
Die Sicherung des Reglers ist
defekt. Diese wird nach Öffnen des
Gehäusedeckels zugänglich und
kann dann durch die Ersatzsicherung
ausgetauscht werden.
Hilfsrelais HR230
Ersatzsicherung
(Abdeckung Innenseite)
ja
Ursache überprüfen und Stromver-
sorgung wieder herstellen.
