Raumthermostat Basicline H/E
Bedienungsanleitung
1. Anwendung
Der elektronische Raumthermostat Basicline H/E ist für die raumtemperatur-
abhängige Regelung von Flächenheizungen in trockenen geschlossenen
Räumen ausgelegt.
2. Funktion

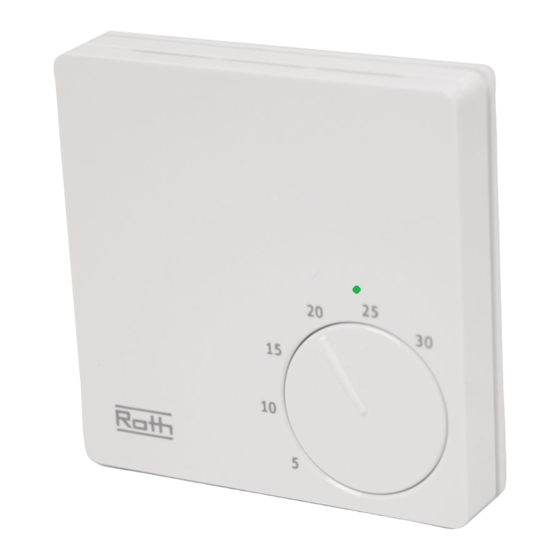

Die Raumtemperatur wird mit dem internen
oder externen Temperaturfühler erfasst.
Über den Drehknopf • wird die gewünschte
Raumtemperatur zwischen 5 °C und 30 °C
eingestellt. Mit Hilfe der durch das Gehäuse
scheinenden internen Leuchtdioden
die Energieanforderung angezeigt.
Über einen Eingang kann mit Hilfe eines
geeigneten Regelgerätes (Uhrenthermostat)
oder einer externen Uhr der Sollwert
abgesenkt werden.
2.1 Heizen
Der Ausgang wird angesteuert, wenn die Raumtemperatur unter den
eingestellten Sollwert fällt. Die aktive Absenkung vermindert den Sollwert um
ca. 2 K.
3. Montage und elektrischer Anschluss
Der Anschluss und Service darf nur durch autorisiertes Fachpersonal
erfolgen!
Fehler beim Anschluss können zur Beschädigung des Regelgerätes
führen! Für Schäden, die durch falschen Anschluss und/oder unsach–
gemäße Handhabung entstehen, wird nicht gehaftet!
> Vor Arbeiten am Gerät Leitungen spannungsfrei schalten.
> Der Anschluss ist nach dem beigefügten Prinzipschaltbild durchzuführen.
> An den Basicline H/E 230 V (230 V-Ausführung) dürfen keine Geräte
mit Schutzkleinspannung (SELV) angeschlossen werden.
> An dem Basicline H/E 24 V
230 V-Geräte angeschlossen werden.
> Für die Spannungsversorgung (Klemme 2) und die Absenkung
(Klemme 5) muss die gleiche Phase verwendet werden.
> Das Gerät ist nur für den Anschluss an festverlegte Leitungen in trockenen
geschlossenen Räumen bestimmt.
> Zu beachten ist die VDE 0100, die EN 60730 Teil 1, sowie die Vorschriften
der örtlichen EVU.
> Das Regelgerät ist so zu montieren, dass es die durchschnittliche Raum-
temperatur erfassen kann (Nähe von Zu- und Abluftkanälen sowie Fenster
und Türen meiden). Montage an Innenwänden in ca. 1,3 bis 1,5 m über
dem Fußboden (direkte Sonnenbestrahlung vermeiden).
Sollte das Gerät nicht funktionieren, überprüfen Sie bitte zuerst den
korrekten Anschluss und die Spannungsversorgung.
Externer Fühler (optional)
> Die Fühlerleitung ist netzspannungsführend! Es sind deshalb die ent-
sprechenden Installationsvorschriften zu beachten.
> Die Fühlerleitung sollte nicht zusammen mit anderen stromführenden
Leitungen verlegt werden, um Störungen zu vermeiden.
> Wird der externe Fühler als Bodenfühler verwendet, ist er in einem Leer–
rohr zu verlegen. Sollte ein offenes Leerrohr verwendet werden, so ist
dieses mit einem Stopfen zu verschließen, damit kein Fliesenkleber oder
Estrich in das Rohr eindringen kann.
3.1 Umstellung interner/externer Temperaturfühler
Im Gerät kann mit der Steckbrücke
JP1 Ã ausgewählt werden, ob mit
dem internen oder mit dem exter-
nen Temperaturfühler die Raum-
temperatur erfasst werden soll.
Werkseitig ist der interne Temperatur-
fühler aktiv (Steckbrücke nach unten
gesteckt, siehe auch nebenstehende
Zeichnung).
Soll die Temperatur mit einem
externen Fühler (bitte separat be-
stellen) erfasst werden, muss die
Steckbrücke nach oben gesteckt
werden. Der externe Fühler ist an
die Klemmen 6 und 7 anzuschlies-
sen (siehe auch Anschlussbild).
‚
wird
(24 V-Ausführung) dürfen
4. Technische Daten
Typ:
Einstellbereich:
Fühlertoleranz:
Schaltdifferenz:
Fühler:
Solltemperatureinstellung:
Betriebsspannung:
Basicline H/E 230 V
Basicline H/E 24 V
Ausgang:
max. zul. Schaltstrom:
Basicline H/E 230 V
Basicline H/E 24 V
Absenkeingang:
elektrische Anschlüsse:
Wirkungsweise:
Bemessungs-Stoßspannung:
Verschmutzungsgrad:
zul. Umgebungstemperatur:
Gehäuse:
Maße:
Befestigung:
Kabeleinführung:
Schutzart:
Schutzklasse:
Gewicht:
5. Maße (mm)
keine
6. Anschlussbilder
Basicline H/E
+5 bis +30 °C
±1 K
±0,2 K fest
KTY-Halbleitersensor intern oder
extern (nicht im Lieferumfang enthalten)
Drehknopf außen
230 V AC / 50 Hz (±10 %)
24 V AC / 50 Hz (20-30 V AC)
Triacausgang potenzialbehaftet
0,8 A, 230 V AC
(resistiv/max. 5 Stellantriebe)
0,8 A, 24 V AC
(resistiv/max. 5 Stellantriebe)
Absenkung um ca. 2 K
Schraubanschlüsse
1.C (keine Begrenzer-
Wirkungsweise)
2.5 kV
2
0 bis +40 °C
Material Oberteil ABS/PC
(schlagfest, flammgeschützt)
Unterteil PA6 GF30
81 x 81 x 16 (25) mm
auf UP-Dose
über UP-Dose
IP 30
II
ca. 90 g
Änderungen vorbehalten
