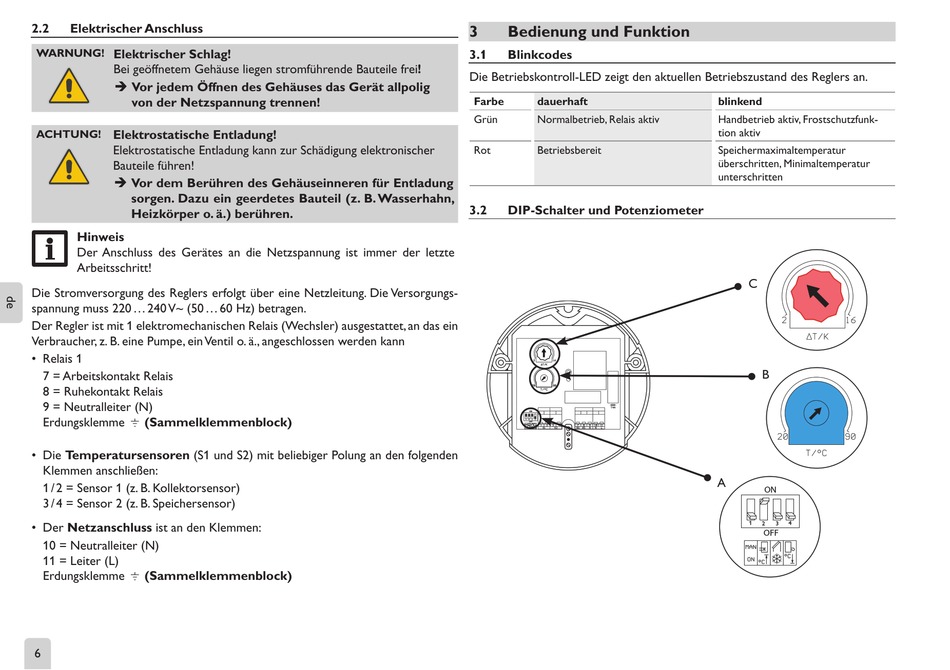

2.2
Elektrischer Anschluss
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Elektrostatische Entladung!
ACHTUNG!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Entladung
sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn,
Heizkörper o. ä.) berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte
Arbeitsschritt!
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungs-
spannung muss 220 ... 240 V~ (50 ... 60 Hz) betragen.
Der Regler ist mit 1 elektromechanischen Relais (Wechsler) ausgestattet, an das ein
Verbraucher, z. B. eine Pumpe, ein Ventil o. ä., angeschlossen werden kann
• Relais 1
7 = Arbeitskontakt Relais
8 = Ruhekontakt Relais
9 = Neutralleiter (N)
Erdungsklemme ⌯ (Sammelklemmenblock)
• Die Temperatursensoren (S1 und S2) mit beliebiger Polung an den folgenden
Klemmen anschließen:
1 / 2 = Sensor 1 (z. B. Kollektorsensor)
3 / 4 = Sensor 2 (z. B. Speichersensor)
• Der Netzanschluss ist an den Klemmen:
10 = Neutralleiter (N)
11 = Leiter (L)
Erdungsklemme ⌯ (Sammelklemmenblock)
6
3
Bedienung und Funktion
3.1
Blinkcodes
Die Betriebskontroll-LED zeigt den aktuellen Betriebszustand des Reglers an.
Farbe
dauerhaft
Grün
Normalbetrieb, Relais aktiv
Rot
Betriebsbereit
3.2
DIP-Schalter und Potenziometer
ON
1
2
3
4
OFF
blinkend
Handbetrieb aktiv, Frostschutzfunk-
tion aktiv
Speichermaximaltemperatur
überschritten, Minimaltemperatur
unterschritten
C
B
A
ON
ON
1
2
3
4
ON
OFF
1
2
3
4
OFF
1
2
3
4
OFF
