Temperaturdifferenzregler
Handbuch für den Fachhandwerker
Installation
Bedienung
Funktionen und Optionen
Fehlersuche
de
Vielen Dank für den Kauf dieses Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth Ex SW
Inhaltszusammenfassung für Roth Ex SW
- Seite 1 Temperaturdifferenzregler Handbuch für den Fachhandwerker Installation Bedienung Funktionen und Optionen Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
- Seite 2 Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von Vorschriften ihm benannten Fachkundigen zu erfolgen.
-
Seite 3: Inhaltsverzeichnis

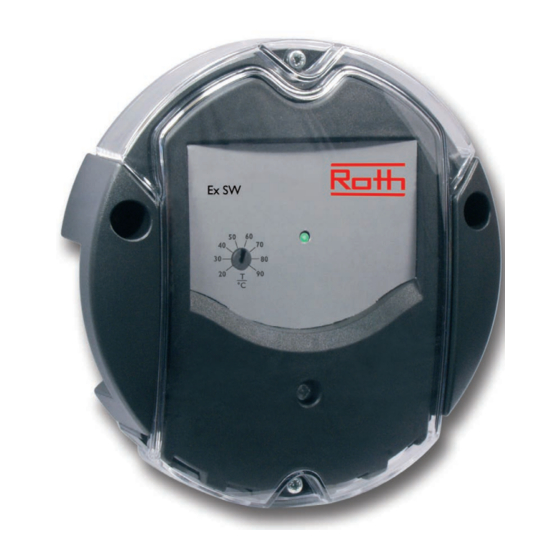

Temperaturdifferenzregler E Der Regler E SW ist die einfachste Lösung für alle Differenzregelungen. Des Weiteren ist er mit einer einstellbaren Grenztemperatur für eine Maximal- Er verfügt über eine einstellbare Temperaturdifferenz und eine Frostschutzfunktion, oder Minimaltemperaturbegrenzung (über DIP-Schalter wählbar) ausgerüstet ist. die mittels Mikroschalter aktiviert / deaktiviert werden kann. -
Seite 4: Übersicht
Übersicht Installation Montage • Einstellbare Temperaturdifferenz 2 … 16 K, Hysterese 1,6 K Elektrischer Schlag! WARNUNG! • Frostschutzfunktion über DIP-Schalter wählbar Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! • Maximal- oder Minimaltemperaturbegrenzung Î Vor jedem Öffnen des Gehäuses das Gerät allpolig über DIP-Schalter wählbar von der Netzspannung trennen! •... - Seite 5 Um das Gerät an der Wand zu montieren, folgende Schritte durchführen: 112mm Potenziometer Einschalt- temperaturdifferenz Potenziometer Temperaturbegrenzung Sicherung T4A DIP-Schalter Netzanschluss Relais (Verbraucher) Sensor 1 Erdungsklemme (Sammelklemmenblock) Sensor 2...
-
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Bedienung und Funktion Elektrischer Schlag! WARNUNG! Blinkcodes Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Die Betriebskontroll-LED zeigt den aktuellen Betriebszustand des Reglers an. Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Farbe dauerhaft blinkend Grün Normalbetrieb, Relais aktiv... -
Seite 7: Einschalttemperaturdifferenz
Maximaltemperaturbegrenzung Mit den DIP-Schaltern (A) können die folgenden Funktionen aktiviert (ON) oder Mit DIP-Schalter 2 wird die Temperaturbegrenzung deaktiviert (OFF) werden. als Maximaltemperaturbegrenzung aktiviert. Die • Handbetriebsmodus (DIP-Schalter 1) Grenztemperatur wird am Potenziometer B einge- • Maximaltemperaturbegrenzung (DIP-Schalter 2) stellt. Referenzsensor ist der an den Klemmen S2 angeschlossene Sensor. -
Seite 8: Minimaltemperaturbegrenzung
Anwendungsbeispiele Minimaltemperaturbegrenzung Standard-Solarsystem mit 1 Speicher Der Regler ermittelt die Temperaturdifferenz zwischen Mit DIP-Schalter 4 wird die Temperaturbegrenzung als Kollektorsensor S1 und Speichersensor S2. Sobald die Minimaltemperaturbegrenzung aktiviert. Die Grenz- Differenz größer oder gleich dem eingestellten Wert temperatur wird am Potenziometer B eingestellt. Refe- für die Einschalttemperaturdifferenz ist, wird die Pum- renzsensor ist der an den Klemmen S1 angeschlossene pe (R1) eingeschaltet und damit der Speicher beladen. -
Seite 9: Heizkreis-Rücklaufanhebung
Heizkreis-Rücklaufanhebung Wärmeaustauschregelung Wenn die Temperaturdifferenz zwischen Sensor S1 Der Regler ermittelt die Temperaturdifferenz zwischen (Speicher 1) und Sensor S2 (Speicher 2) den einge- Speichersensor S1 und Heizkreis-Rücklaufsensor S2. stellten Wert überschreitet, wird die Umwälzpumpe Sobald die Differenz größer oder gleich dem einge- eingeschaltet. -
Seite 10: Speicherladung Durch Festbrennstoffkessel
Speicherbeladung durch Festbrennstoffkessel Zubehör Der Regler ermittelt die Temperaturdifferenz zwischen Festbrennstoffkesselsensor (S1) und Speichersensor (S2). Das Relais (RO) wird aktiviert, wenn beide Ein- schaltbedingungen erfüllt sind: • die Temperaturdifferenz hat die Einschalttemperatur- differenz überschritten • die Temperatur am Festbrennstoffkesselsensor liegt über der Minimaltemperatur Wenn die Differenz um 1,6 K (nicht einstellbare Hyste- rese) unter die eingestellte Temperaturdifferenz sinkt,... - Seite 11 Abgeklemmte Temperatursensoren können mit einem Widerstands-Messgerät überprüft werden und haben bei den entsprechenden Temperaturen die unten stehenden Widerstandswerte. °C °F Ω °C °F Ω Pt1000 Pt1000 1213 1232 1000 1252 1019 1271 1039 1290 1058 1309 1078 1328 1097 1347 1117 1366 1136...
-
Seite 12: Roth Ökoenergie- Und Sanitärsysteme
Roth ÖkoEnergie- und Sanitärsysteme Erzeugung Speicherung Nutzung > Solarsysteme Speichersysteme für > Flächen-Heiz- und > Wärmepumpensysteme > Trink- und Heizungswasser Kühlsysteme > Solar-Wärmepumpen- > Brennstoffe und Biofuels > Rohr-Installations - systeme > Regen- und Abwasser- systeme Recycling > Duschsysteme ROTH WERKE GMBH...
