3. Ausstattung und Funktion

3.1 Kontrolllampen:
3.2 Drehknopf mit integriertem Drucktaster
3.3 Betriebsartenschalter:
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
® ® ®
® ®
II

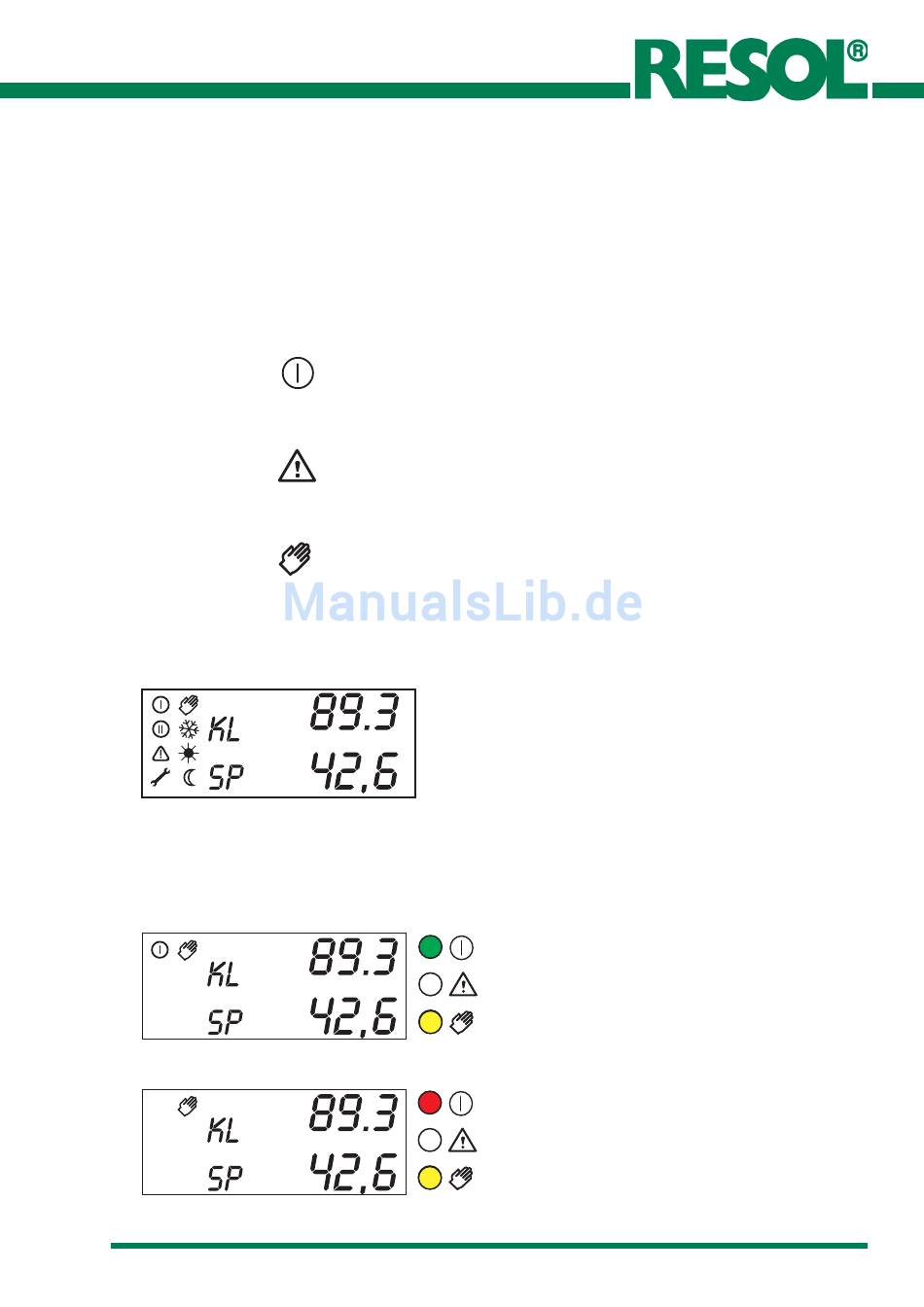

Auf der Frontseite des Reglers befinden sich 3 Leuchtdioden mit
den nebenstehenden Symbolen.
Relaiskontrolllampe
Rot:
Grün:
Störungskontrolllampe
Gelb blinkend
Kontrollampe für Handbetrieb
Gelb blinkend: Betriebsartenschalter in Position I oder 0
Der Regler RESOL DeltaSol
den Drehimpulsgeber mit integriertem Drucktaster bedient.
Durch Drehen des Drehimpulsgebers, werden nachein-
ander die aktuellen Regelparameter angezeigt. Ist der zu
ändernde Parameter erreicht, wird durch Drücken des
Drehimpulsgebers der Einstellwert aktiviert, die Anzeige
<SET> blinkt auf. Nun durch Drehen des Drehknopfes den
gewünschten Wert einstellen. Die Einstellung wird durch
nochmaliges Drücken des Drehimpulsgebers bestätigt und
abgeschlossen (siehe auch Seite 6).
Hand EIN
Mit dem Handschalter kann der Relaisausgang 1
(Solarpumpe) manuell eingeschaltet werden.
Die Relais-LED Leuchtet grün und die Hand-LED blinkt
gelb.
Hand AUS
Mit dem Handschalter kann der Relaisausgang 1 (Solar-
pumpe) manuell ausgeschaltet werden.
Die Relais-LED Leuchtet rot und die Hand-LED blinkt gelb.
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 5/16
Relais 1 und 2 AUS
Relais 1 und/oder 2 EIN
(Relais 1 an oder aus)
®
wird ausschließlich über
II
