3.5.2 Rückkühlfunktion
3.5.3 Kollektorkühlfunktion
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
® ® ®
® ®
II

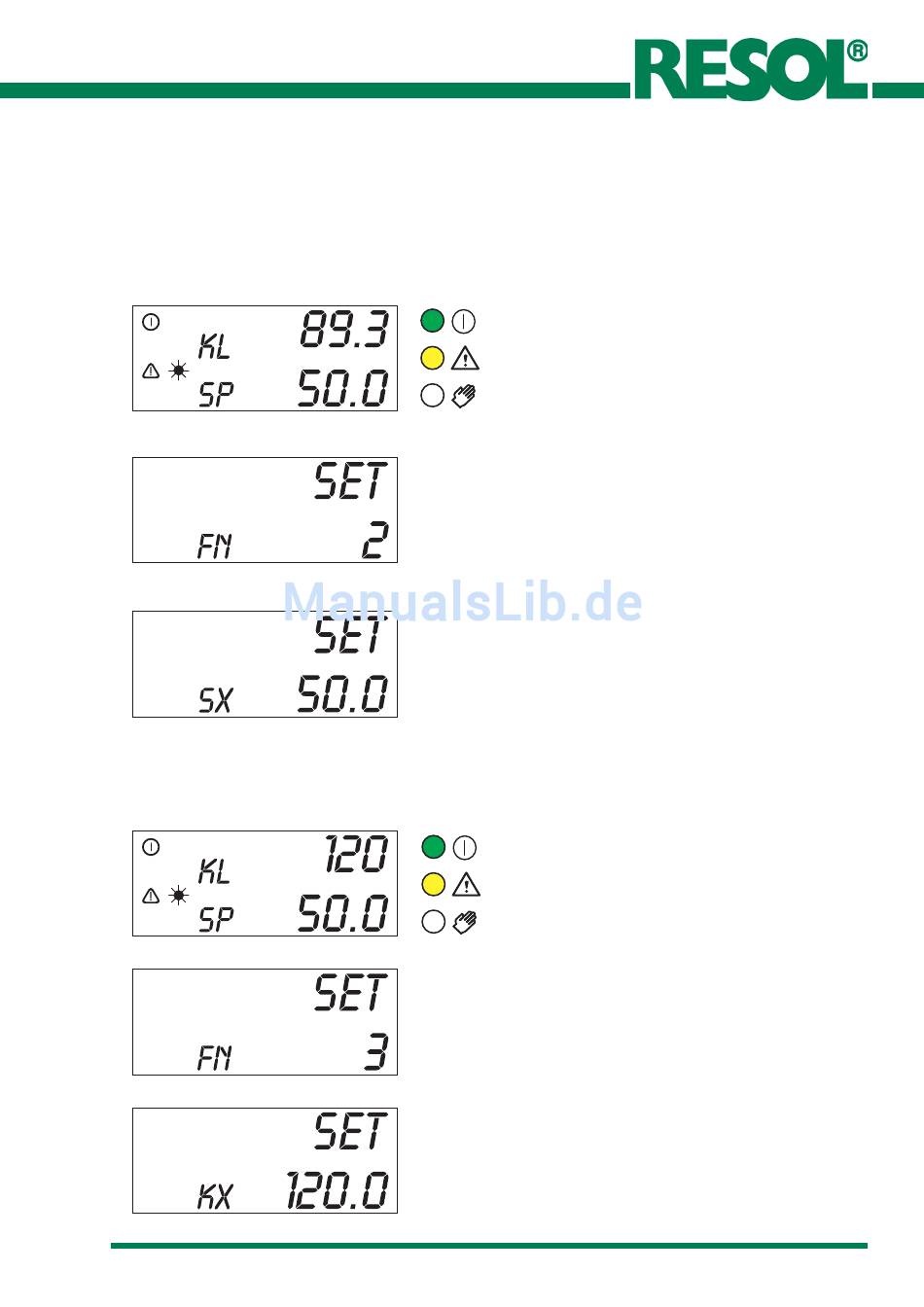

Rückkühlung (FN 2
Bei Erreichen der eingestellten Speichermaximaltemperatur (S X
bleibt die Solarpumpe eingeschaltet, um eine Überhitzung des
Kollektors zu verhindern. Dabei kann die Speichertemperatur
weiter ansteigen, jedoch nur bis 90 °C (Speichersicherheitsab-
schaltung).
Am Abend läuft die Solaranlage solange weiter, bis der Speicher
über den Kollektor und die Rohrleitungen, wieder auf seine ein-
gestellte Speichermaximaltemperatur (S X
Im Display wird das Achtung-, das Relais 1 EIN- und das Sonnen-
symbol angezeigt. Die Relais-LED leuchtet grün und die Achtung-
LED gelb.
Aktivierbar durch:
Funktion 2
(zuständiger Einstellwert: <FN> (Funktion))
Kollektorkühlfunktion (FN 3
Bei Erreichen der eingestellten Speichermaximaltemperatur, schal-
tet die Solaranlage ab. Steigt jetzt die Kollektortemperatur auf die
eingestellte Kollektormaximaltemperatur (K X
pumpe solange aktiviert, bis dieser Temperaturgrenzwert wieder
unterschritten wird. Dabei kann die Speichertemperatur weiter
ansteigen, jedoch nur bis 90 °C (Speichersicherheitsabschaltung).
Im Display wird das Achtung-, das Relais 1 EIN- und das Sonnen-
symbol angezeigt. Die Relais-LED leuchtet grün und die Achtung-
LED gelb.
Aktivierbar durch:
Funktion 3 (Werkseinstellung)
(zuständiger Einstellwert: <FN> (Funktion))
