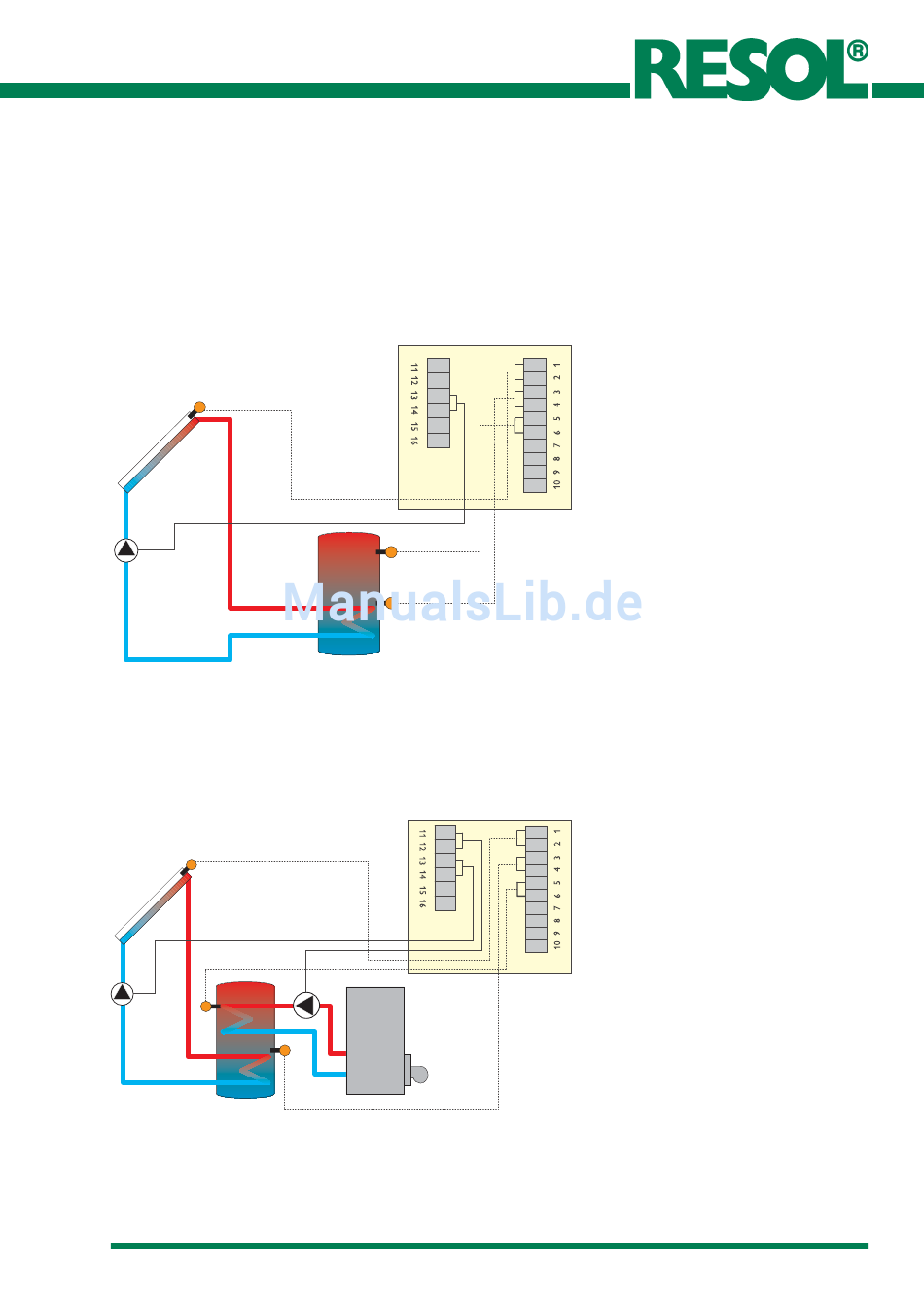

5. Anwendungsbeispiele

5.1 Solarsystem mit 1 Kollektor und 1 Speicher:
S1
2
3
5.2 Solarsystem mit 1 Kollektor, 1 Speicher und Nach-
heizung:
S1
2
3
S3
4
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
® ® ®
® ®
II
S3
4
S2
S2
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 11/16
1
Die Sonneneinstrahlung führt dem System über
den Kollektor (2) Wärme zu, die durch den
Wärmetauscher des Speichers (4) nutzbar wird.
Der Regler (1) ermittelt die Temperaturdifferenz
zwischen Kollektorfühler S1 und Speicherfühler
S2. Sobald die Differenz größer oder gleich dem
eingestellten Wert (ΔT) ist, wird die Pumpe (3)
eingeschaltet und damit der Speicher geladen.
Der 3. Temperaturfühler S3 ist ein zusätzlicher
Messfühler, der z. B. die obere Speichertem-
peratur erfassen kann.
Die Sonneneinstrahlung führt dem System über
den Kollektor (2) Wärme zu, die durch den
Wärmetauscher des Speichers (4) nutzbar wird.
1
Der Regler (1) ermittelt die Temperaturdifferenz
zwischen Kollektorfühler S1 und Speicherfühler
S2. Sobald die Differenz größer oder gleich dem
eingestellten Wert (ΔT) ist, wird die Pumpe (3)
eingeschaltet und damit der Speicher geladen.
Wird der eingestellte Wert am Fühler S2 über-
schritten, schaltet der Regler Relais 1 AUS.
Der dritte Temperaturfühler S3 kann für die
Thermostatfunktion eingesetzt werden. Je nach
gewählter Einstellung arbeitet die Thermostat-
funktion im Nachheiz- oder Kühlbetrieb.
