Universeller Temperaturdifferenzregler
für Solar- und Heizsysteme
Montage- und Bedienungsanleitung

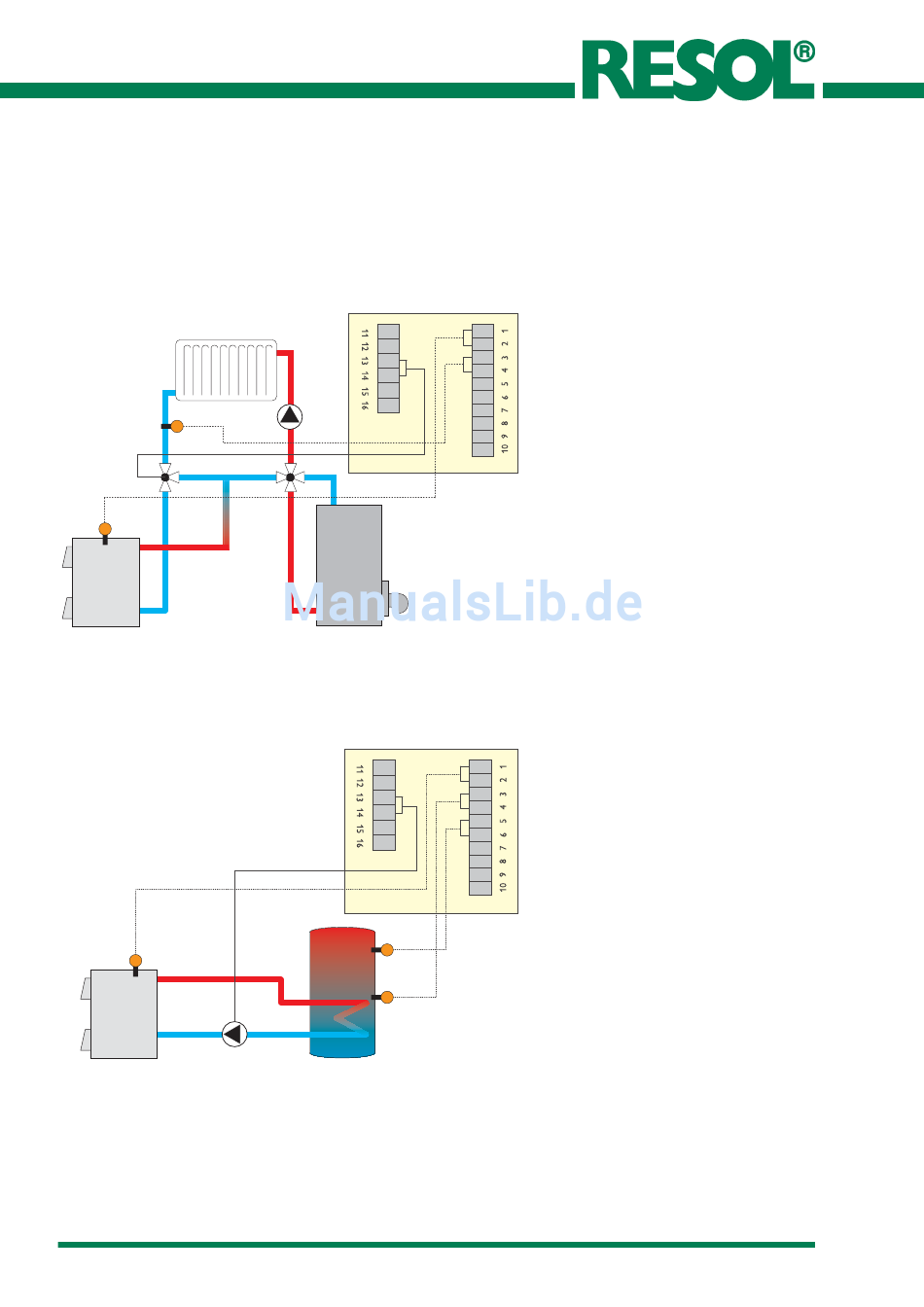

5.3 Rücklaufanhebung eines Heizkreises durch einen Feststoff- oder
Kaminkessel:
S2
3
S1
2
5.4 Ladung eines Speichers durch einen Feststoff- oder Kaminkessel:
S1
4
2
