3.5.6 Speichermaximaltemperatur
3.5.7 Thermostatfunktion
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
® ® ®
® ®
II

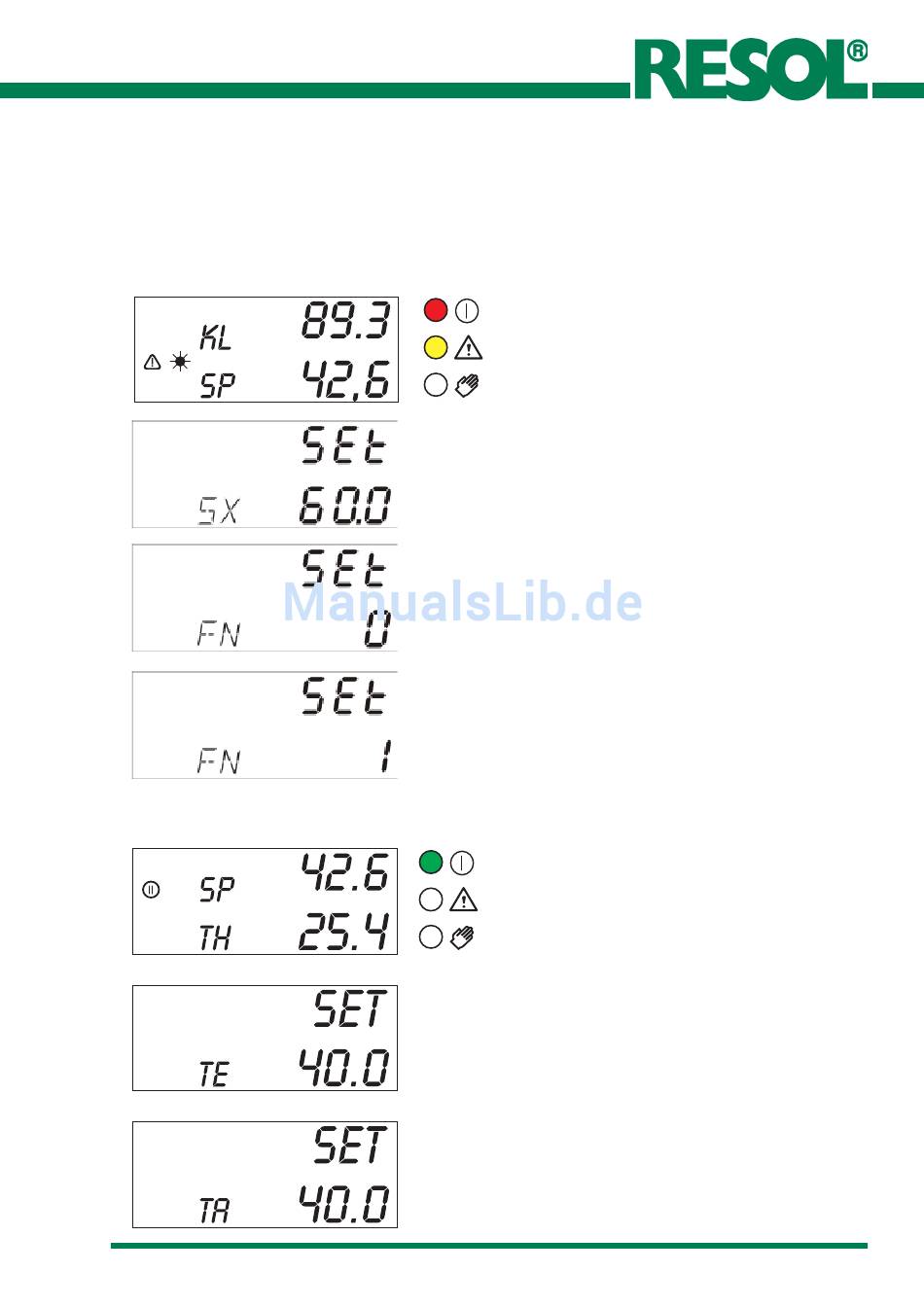

Speichermaximaltemperatur erreicht:
Wird die eingestellte Speichermaximaltemperatur (S X
schaltet der Regler die Solarpumpe aus und zeigt das Achtung-
sowie das Sonnen-Symbol (blinkend) im Display an.
Die Relais-LED leuchtet rot und die Achtung-LED gelb.
Deaktivierbar durch:
Funktion 0
Aktivierbar durch:
Funktion 1
(zuständiger Einstellwert: <FN> (Funktion))
Der Regler verfügt über einen 2. Relaisausgang und einen 3.
Temperaturfühlereingang (S3) für eine Thermostatfunktion.
Die Thermostatfunktion arbeitet unabhängig vom Solarbetrieb und
kann als Kühl- oder Nachheizthermostat verwendet werden.
T E T E = Thermostateinschalttemperatur T E T E
T E
T A T A T A T A = Thermostatausschalttemperatur T A
Hinweis:
Haben die Werte T A und T E den selben Einstellwert, ist die
Thermostatfunktion deaktiviert. Der 2. Relaisausgang wirk dann
als Tmax-Ausgang. Sobald der Speicher seine Maximaltemperatur
erreicht hat, wird durch den Regler der Relaisausgang R2 einge-
schaltet. Durch den Anschluss eines geeigneten Stellgliedes (Pum-
pe, Ventil) kann dadurch Überschusswärme noch sinnvoll verwen-
det werden.
Im Display wird das Relais 2 EIN-Symbol angezeigt.
Die Relais-LED leuchtet grün
