RESOL D D D D D eltaS
eltaSol ol ol ol ol
eltaS
eltaS
eltaS
Universeller Temperaturdifferenzregler
für Solar- und Heizsysteme
Montage- und Bedienungsanleitung
Sicherheitshinweis:
Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen.
Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Alle Arbeiten sind nach
den einschlägigen Richtlinien durchzuführen.
1. Montage
3
1
1.1 Elektrischer Anschluss
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
®
® ®
®
®
II
4

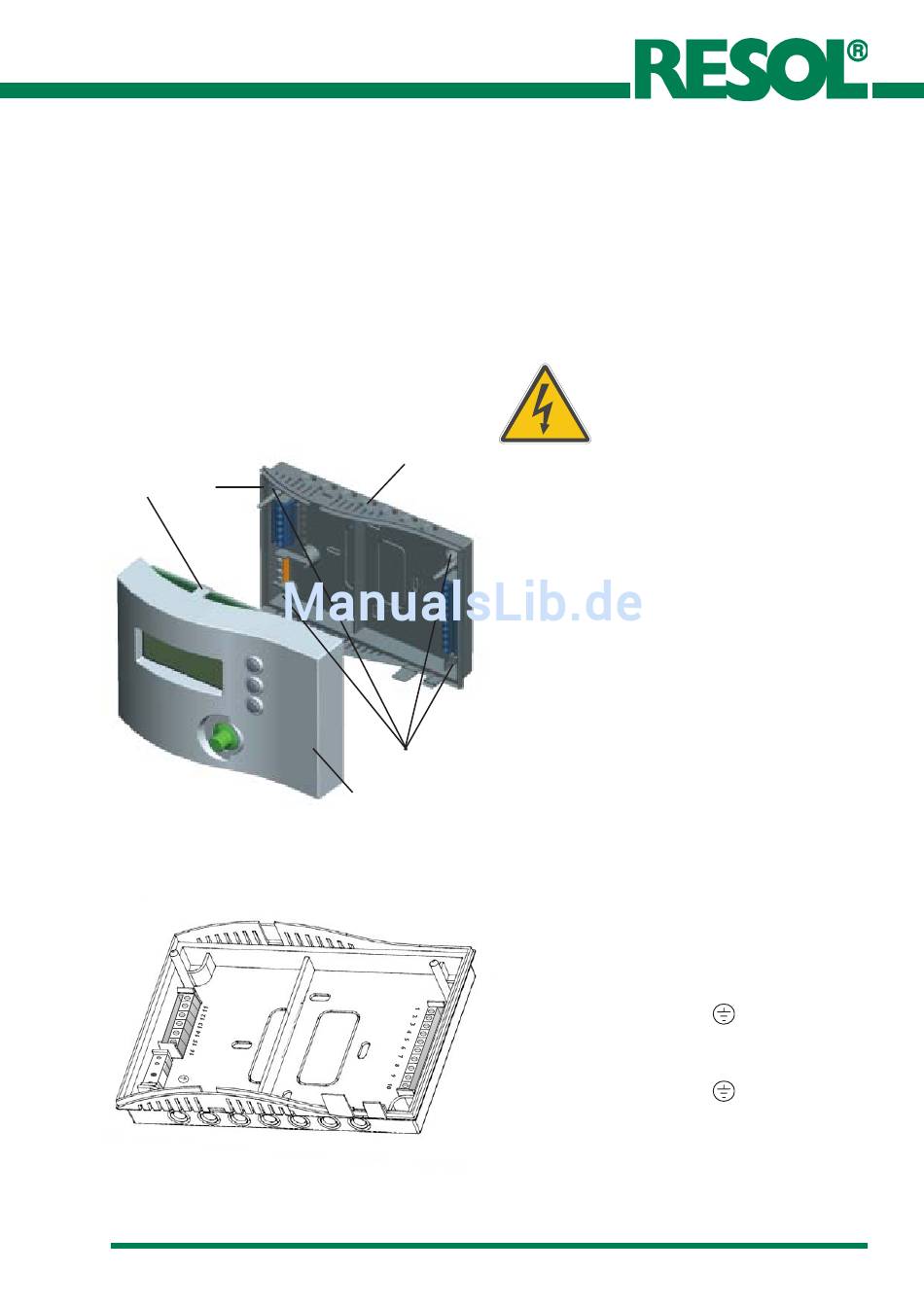

Die beiden Schnappverbindungen (1) auf der Gehäuseober- und
unterseite mit Hilfe eines spitzen Gegenstandes durch leichtes
Eindrücken entriegeln. Dann Gehäuseoberteil (2) von dem Un-
terteil (3) abziehen. Mit einem geeigneten Werkzeug die benö-
tigten Durchbrüche und Kabeldurchführungen (4) durchstoßen
und entgraten. Die Positionen für die 4 Befestigungsschrauben (5)
markieren und das Unterteil mittels der beiliegenden Schrauben
und Dübel an einem ebenen Untergrund befestigen. Danach er-
folgt der elektrische Anschluss.
Die Montage darf ausschließlich in trockenen Innenräumen er-
folgen. Beachten Sie, daß das Gerät für eine einwandfreie Funk-
tion an dem ausgewählten Ort keinen starken elektromagneti-
schen Feldern ausgesetzt sein darf.
5
2
Die Stromversorgung des Reglers muß über einen externen Netz-
schalter erfolgen (letzter Arbeitsschritt!) und die Versorgungs-
spannung muß 210 ... 250 Volt (50...60 Hz) betragen.
An die Verbraucher-Ausgänge R1 und R2 der Klemmenblöcke
im Unterteil können Pumpen, Ventile o. ä. angeschlossen werden:
12 = Leiter R2
14 = Leiter R1
11, 13 = Nulleiter N
Erdungsklemme = Schutzleiterblock
Der Netzanschluss erfolgt an den Klemmen:
15 = Nulleiter N
16 = Leiter L
Erdungsklemme = Schutzleiterblock
Die T emperaturfühler (S1 bis S3) werden mit beliebiger Polung
an den folgenden Klemmen angeschlossen:
1 / 2 = Fühler für die Wärmequelle (z. B. Kollektorfühler)
3 / 4 = Fühler für die Wärmesenke (z.B. Speicherfühler)
5 / 6 = Zusatzfühler, als Messfühler ohne Regeleinfluss
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 3/16
Achtung!
Vor jedem Öffnen des Gehäuses Tren-
nung von der Netzspannung sicher-
stellen
oder für den Einsatz der Thermostatfunktion
