Universeller Temperaturdifferenzregler
für Solar- und Heizsysteme
Montage- und Bedienungsanleitung
3.5.8 Frostschutzfunktion
3.5.9 Fühlerfehler
4. Einstellung und Inbetriebnahme
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
® ® ® ® ®
II

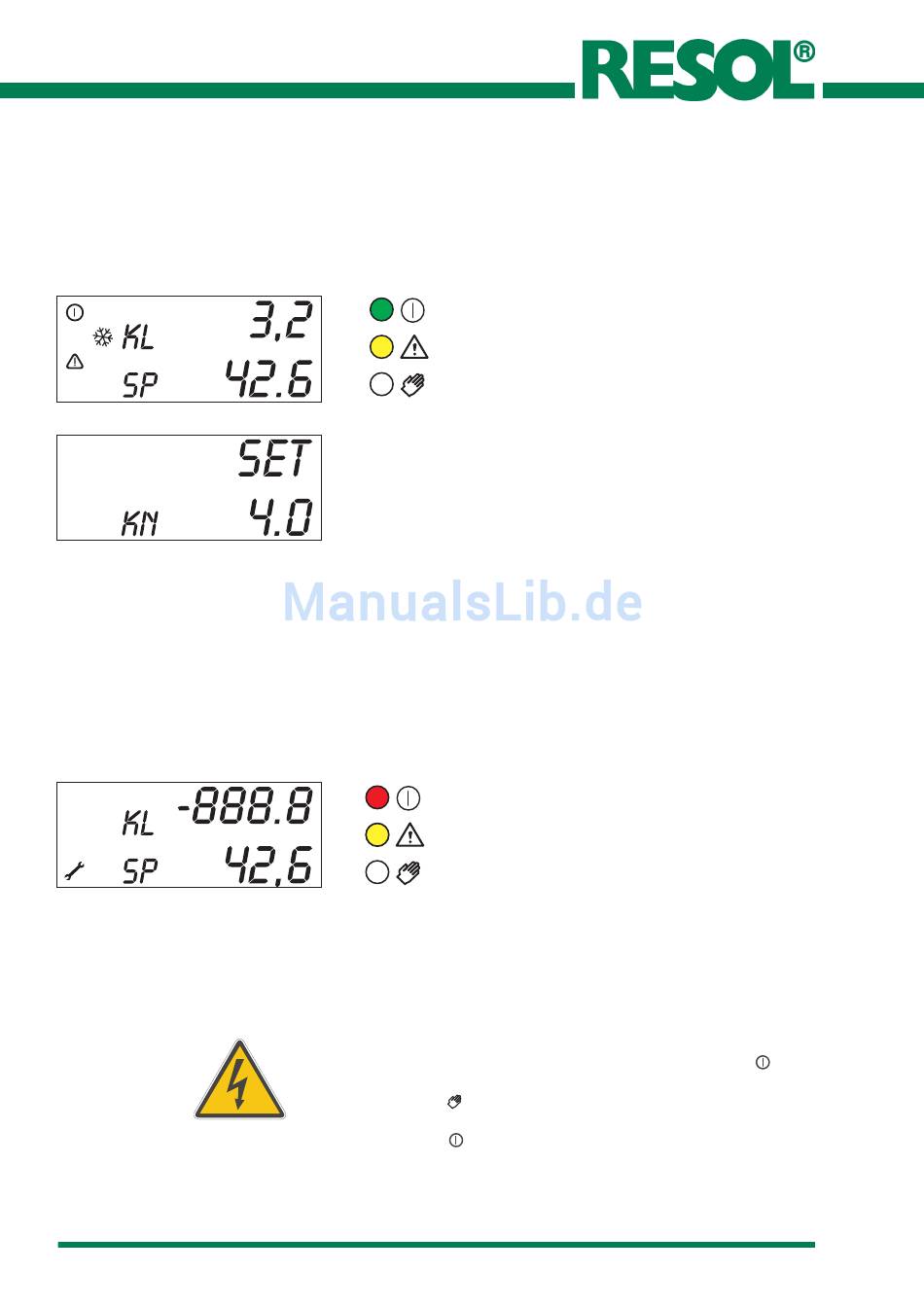

Sobald der Kollektorfühler eine Temperatur unterhalb der einge-
stellten Kollektorminimaltemperatur (im Bereich von 0,1 ... 9,9 °C)
erfasst, wird wärmeres Wasser aus dem Speicher in den Kollek-
tor gepumpt, um Schäden am Kollektor zu verhindern. Diese Funk-
tion ist sinnvoll bei Einsatz von Wasser als Wärmeträgermedium,
es steht allerdings nur die begrenzte Wärmemenge des Speichers
zur Verfügung und sollte deshalb nur in südlichen Ländern und
in Gebieten mit nur wenigen Frosttagen im Jahr eingesetzt wer-
den.
Hinweis:
Einstellbereich für die Frostschutzfunktion 0,1 ... 9,9 °C.
Im Display wird das Achtung-, das Relais 1 EIN- und das Minimal-
symbol angezeigt. Die Relais-LED leuchtet grün und die Achtung-
LED gelb.
Aktivierbar durch:
zuständiger Einstellwert: <KN>
Einstellbereich 0,1 ... 9,9 °C
Bei Bruch oder Kurzschluss einer Temperaturfühlerleitung, wird das
Schraubenschlüssel-Symbol angezeigt. Der gestörte Temperatur-
fühler zeigt <888.8> bzw. <-888.8> an, die Speicherladung wird
abgebrochen.
Die Relais-LED Leuchtet rot und die Achtung-LED blinkt gelb.
Nach dem Einschalten des Reglers wird eine automatische
Kalibrierung und Initialisierung durchgeführt. Die LED's blinken
abwechselnd.
Zuerst den Betriebsartenschalter des Reglers auf 0 stellen, dann
Netzverbindung einschalten. Die rote Kontrolllampe
Gerätefrontseite leuchtet auf und die Kontrolllampe
blinkt gelb.
Wird der Schalter nun auf I gestellt, leuchtet die Kontrolllampe
grün und die an den Klemmen 13/14 angeschlossenen Ver-
braucher werden mit Spannung versorgt.
Nach diesem Test ist der Betriebsartenschalter auf Auto für den
automatischen Regelbetrieb zu stellen.
