Umwälzpumpe; Dosierpumpe; Einbauort Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

Volvo XC60 / XC70
1
2
1
1
Ident.-Nr.: 1317441C
20
1
21
22
1 2
23
3
Stand: 14.11.2012

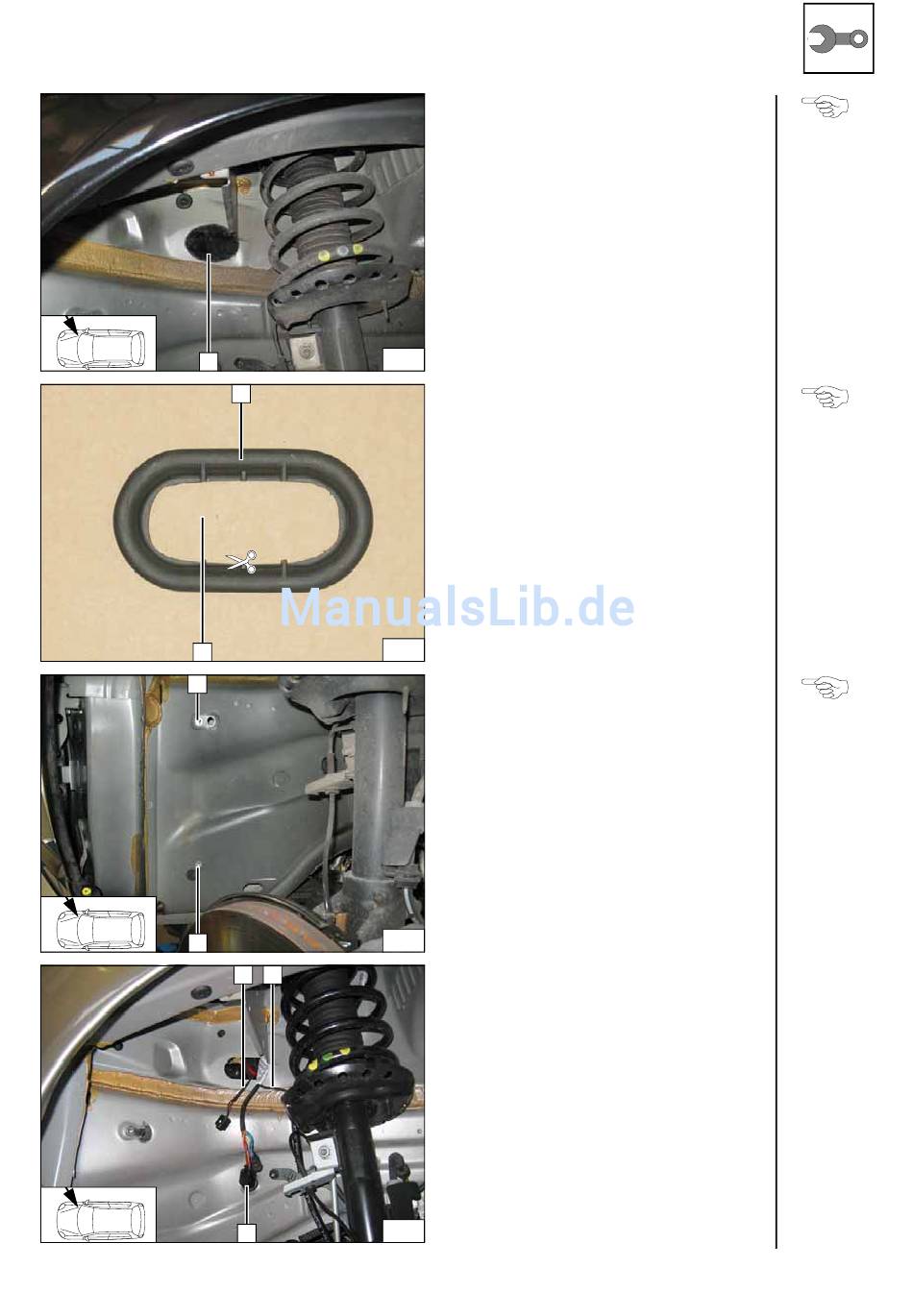

Einbauort vorbereiten

Abdeckung 1 ausbauen
Durchführung 1 ausschneiden und wieder
einbauen!
2 Abschnitt entsorgen
Einnietmutter M6 1 [2x] in vorhandene Boh-
rungen einziehen!
1 Kabelbaum Umwälzpumpe
2 Kabelbaum Dosierpumpe
3 Kabelbaum Heizgerät
Abdek-
kung
demontie-
ren
Durchfüh-
rung aus-
schneiden
Einnietmut-
tern ein-
ziehen
Leitungen
durch-
ziehen
© Webasto Thermo & Comfort SE 13
