Webasto Thermo Top Evo Einbaudokumentation Seite 19

Volvo XC60 / XC70
D
B
1
3
B
Ident.-Nr.: 1317441C
E 1
39
2
1 2
40
A
1 2
41
A
Stand: 14.11.2012

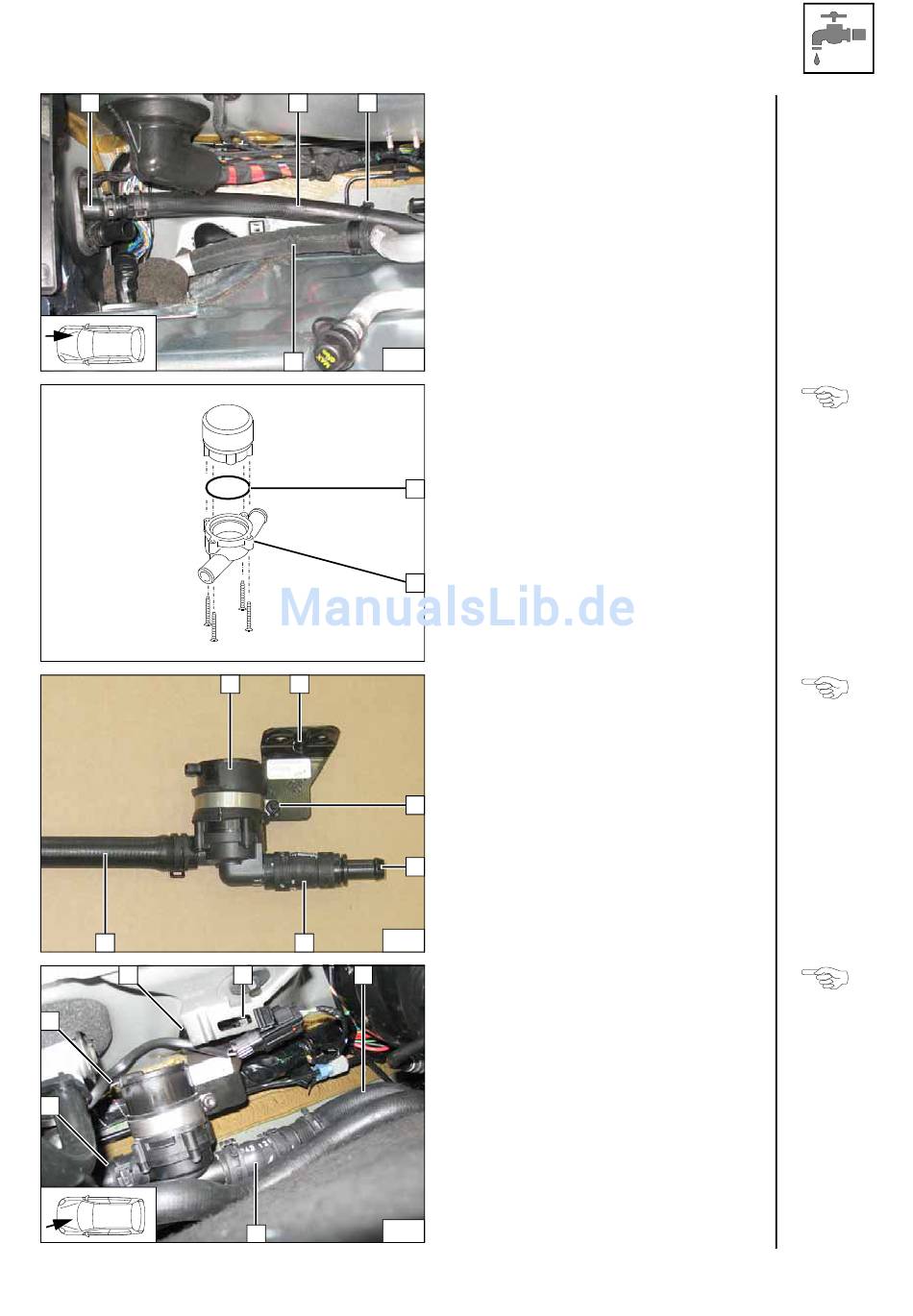

1 Schlauchhalter
2 Klimaleitung
Deckel Umwälzpumpe axial gegen Deckel
193° 2 mit Dichtring 1 ersetzen!
1
2
Schlauch A = Formschlauch Ø 18x20 und
Schlauch B = Schlauch Ø 18 (430mm lang)
mit Federbandschellen Ø 27 [2x] an Umwälz-
pumpe 1 befestigen!
2 Halter
3 Halteschelle mit Gummiunterlage, Lin-
3
senkopfschraube M6x20
4 Verbindungsrohr 18x15, Federband-
schelle Ø 25
4
Umwälzpumpe an vorhandenen Stehbolzen
mit Kunstoffmutter 1 [2x] montieren!
2 Schlauchstück Motorausgang
3 Kabelbaum Umwälzpumpe aufgesteckt
Anschluss
Heizgeräte-
ausgang
Umwälz-
pum-
pendeckel
ersetzen
Umwälz-
pumpe vor-
montieren
Montage
und An-
schluss
Umwälz-
pumpe
© Webasto Thermo & Comfort SE 19
