Heizgerät Einbauen - Webasto Thermo Top Evo Einbaudokumentation

Volvo XC60 / XC70
3
1 2
1
3
Ident.-Nr.: 1317441C
1 2
3
2
Stand: 14.11.2012

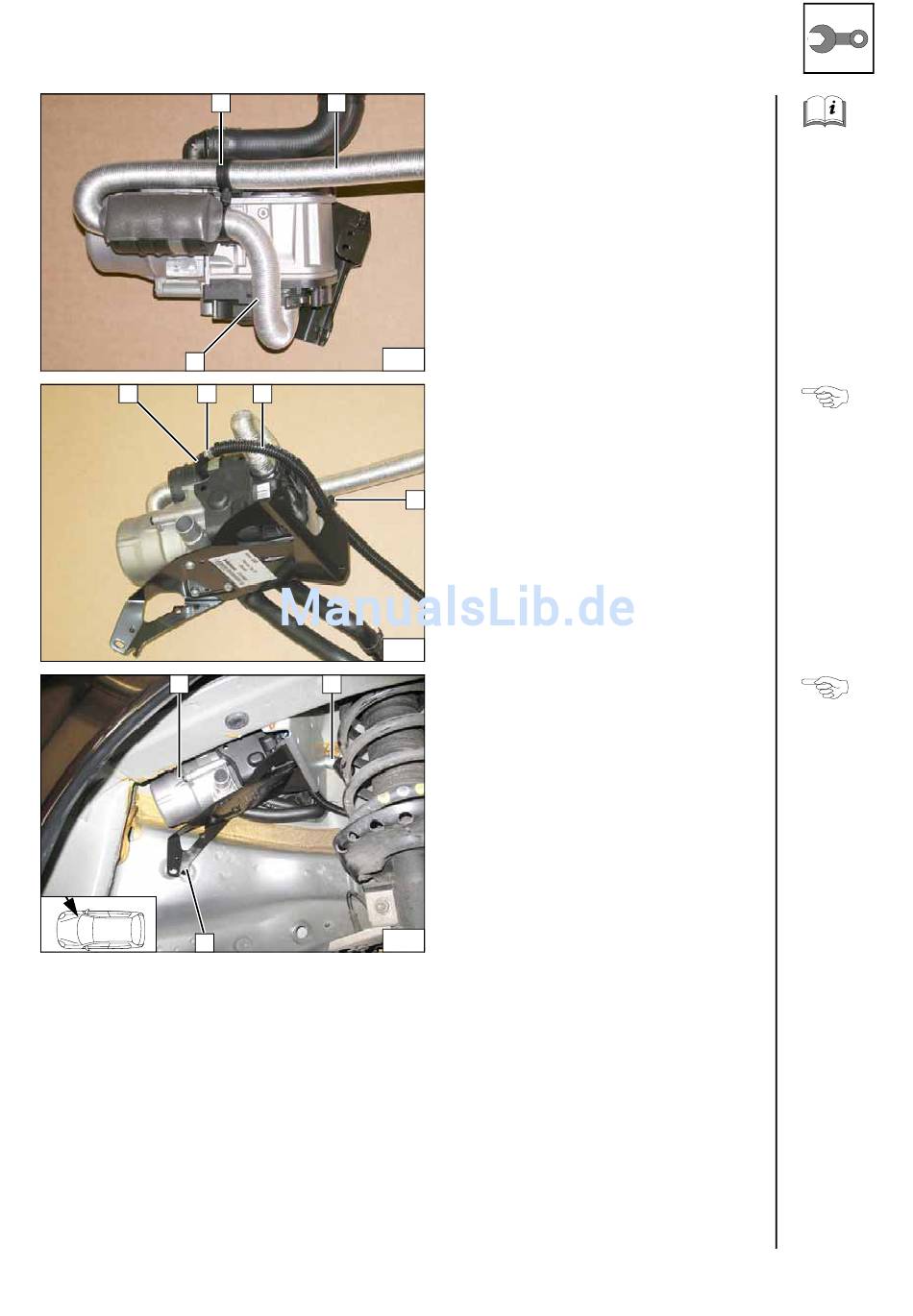

1 Abstandshalter
2 Brennluftleitung 480
3 Brennluftleitung 210
28
Wellrohr 1130 3 auf Brennstoffleitung auf-
schieben (später auch Kabelbaum Dosier-
pumpe mit in Wellrohr 3 einziehen)!
1 Formschlauch 90°, Schelle Ø 10
2 Brennstoffleitung, Schelle Ø 10
4
4 Kabelbinder
29
Heizgerät einbauen
Brennluftleitung durch Durchführung an Posi-
tion 2 verlegen. Durchgeführten Kabelbaum
Heizgerät und Kabelbaum Umwälzpumpe auf
Heizgerät aufstecken. Heizgerät 1 gemäß
Bild in fzg.-eigene Bohrung 3 einhängen.
30
Brennluft-
leitung
befestigen
Brennstoff-
leitung vor-
montieren
Heizgerät
montieren
© Webasto Thermo & Comfort SE 15
