Webasto Thermo Top Evo Einbaudokumentation Seite 24

Volvo XC60 / XC70
1
1
220
3
Ident.-Nr.: 1317441C
51
52
1
2
53
1
54
2
Stand: 14.11.2012

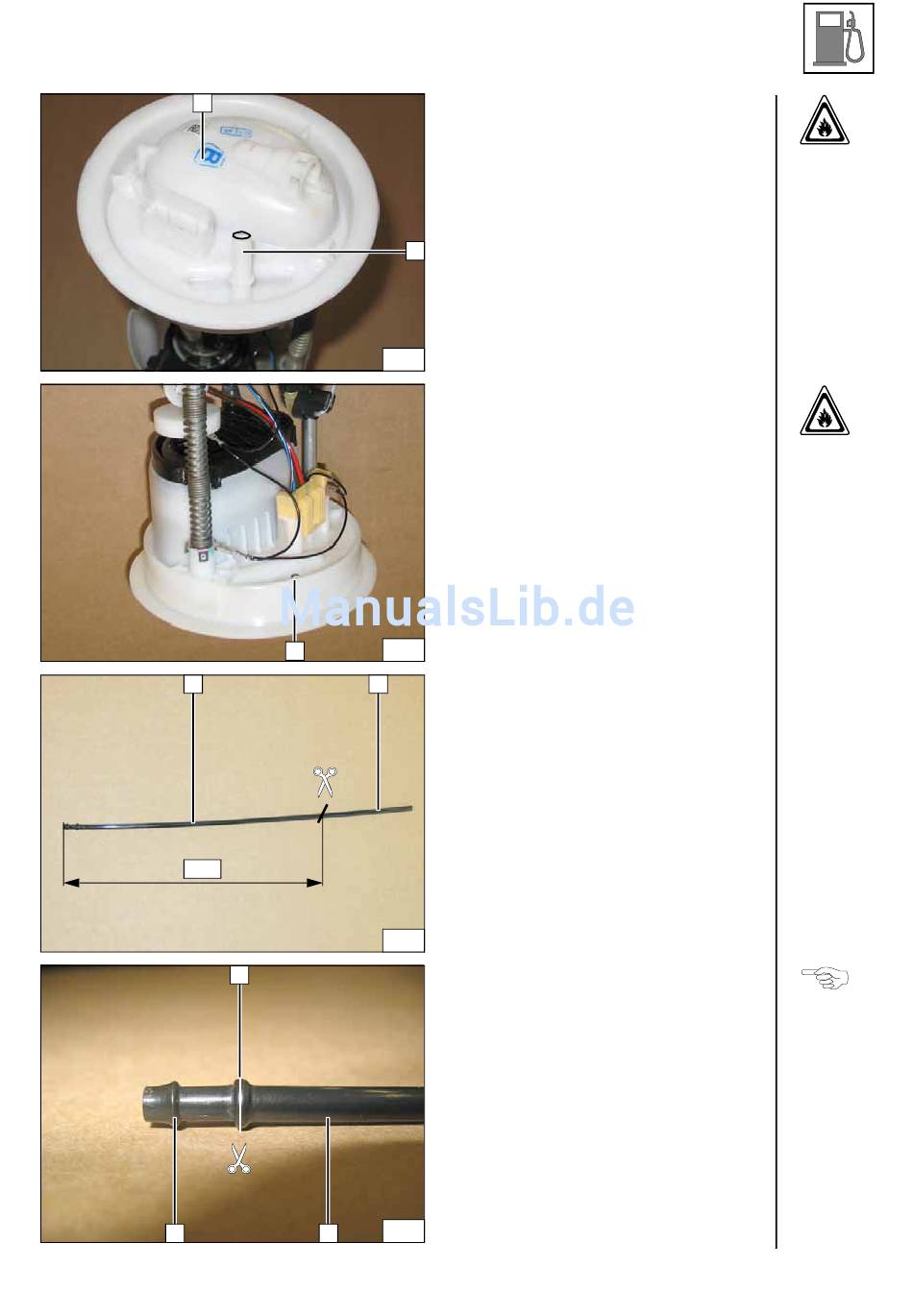

Brennstoffentnahme Benzin
Variante 1:
Tankarmatur 1 gemäß Herstellerangaben
ausbauen. Ende vom Stutzen 2 5mm
abschneiden und leicht ansenken!
2
1 Bohrung Ø 5,1 aufbohren
1 Steigrohr schräg ablängen
2 Abschnitt entsorgen
Steigrohr 2 mittig in der Wulst gemäß
Abbildung ablängen!
1 Trennstelle
3 Abschnitt entsorgen
Brenn-
stoffent-
nahme
Brennstoff-
entnahme
Tankent-
nehmer
kürzen
Tankent-
nehmer
kürzen
© Webasto Thermo & Comfort SE 24
